Монтаж и подключение

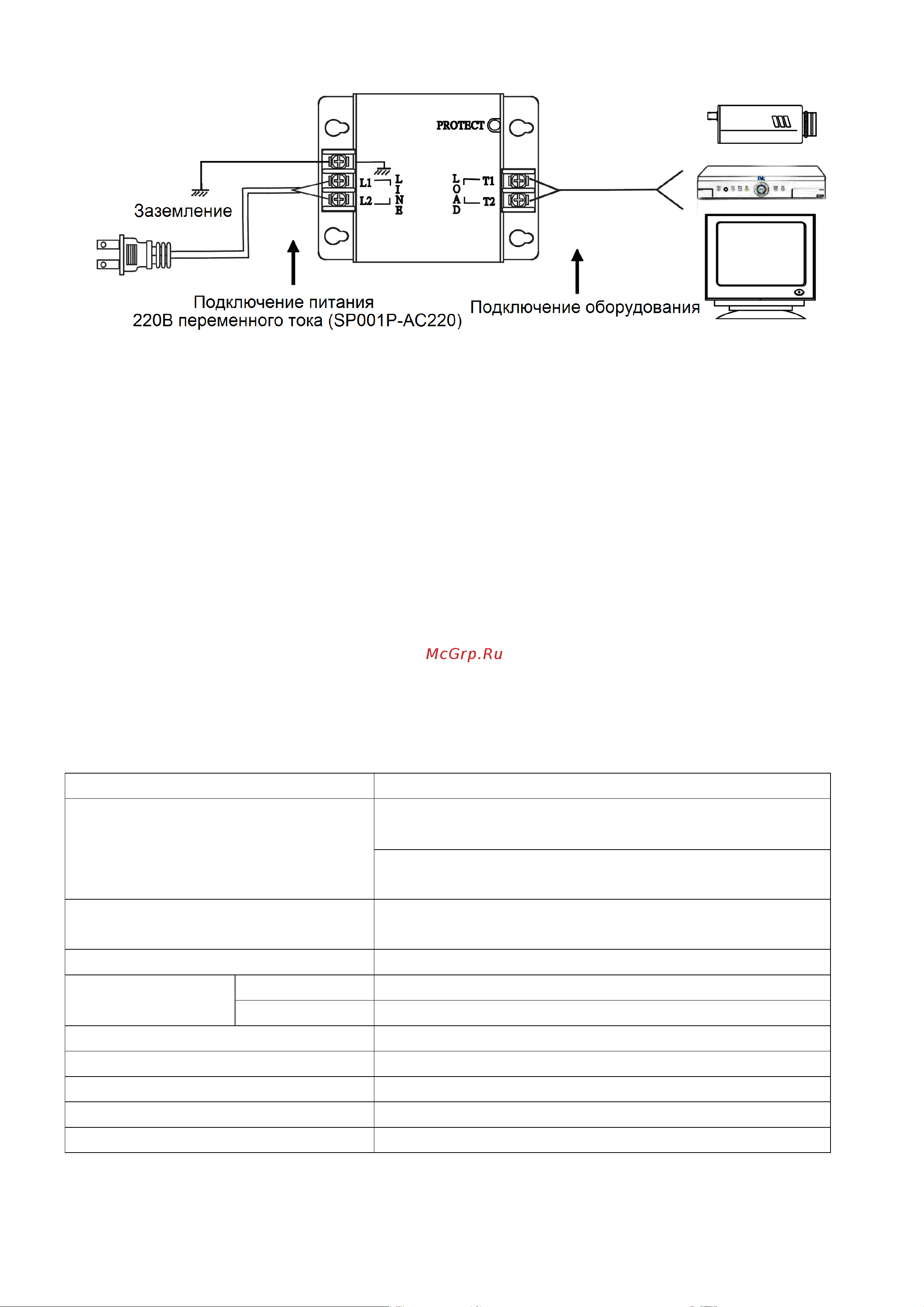

Рис. 2 Схема подключения SP001P-AC220

Порядок подключения:

1. Подключите защищаемое оборудование к выводам «LOAD» – Т1 и Т2.

2. Подключите линию питания к выводам «LINE» – L1 и L2.

3. При подключении питания и оборудования соблюдайте правильную полярность

контактов.

Важно: для обеспечения необходимой защиты оборудования, контакт заземления «E»

устройства SP001-220AC следует подключить к линии заземления, сопротивление

которой составляет менее 4 Ом.

Технические характеристики

Модель

SP001-AC220

Номинальное выдерживаемое

напряжение, В

> 300

Выдерживаемый ток (8х20

мкс), кА

Максимально выдерживаемое

напряжение (1,2 – 50 мкс), кВ

Время отклика, мкс

< 0,1

Ток утечки (при

300 В AC), мА

В сеть

< 1

На землю

< 1

Максимальный ток нагрузки, А

Температура хранения

-20…+85ºС

Рабочая температура

-40…+55ºС

Влажность

95%

Материал корпуса

Металл
