800Dh 32781 Параметр Fd – режим управления Только запись; диапазон
настройки: 0h…7h
800Eh 32782 Параметр FE – автоматический
перезапуск
Только запись; диапазон
настройки: 0h…Dh
800Fh 32783 Параметр FF – разрешение на
изменение параметра
Только запись; диапазон
настройки: 0h…2h
8010h 32784 Параметр FH – адрес устройства Только запись; диапазон
настройки: 0h…3Fh
8011h 32785 Параметр FJ – скорость передачи
данных
Только запись; диапазон
настройки: 0h…5h
8012h 32786 Параметр FL – формат данных Только запись; диапазон
настройки: 0h…5h
8013h 32787 Параметр FP – функция выходного
реле
Только запись; диапазон
настройки: 0h…13h
8014h 32788 Параметр FU – ограничение тока
останова
Только запись; диапазон
настройки: 20h…64h
8015h 32789 Параметр Fo – номинальный ток
электродвигателя
Только запись; диапазон
настройки зависит от модели

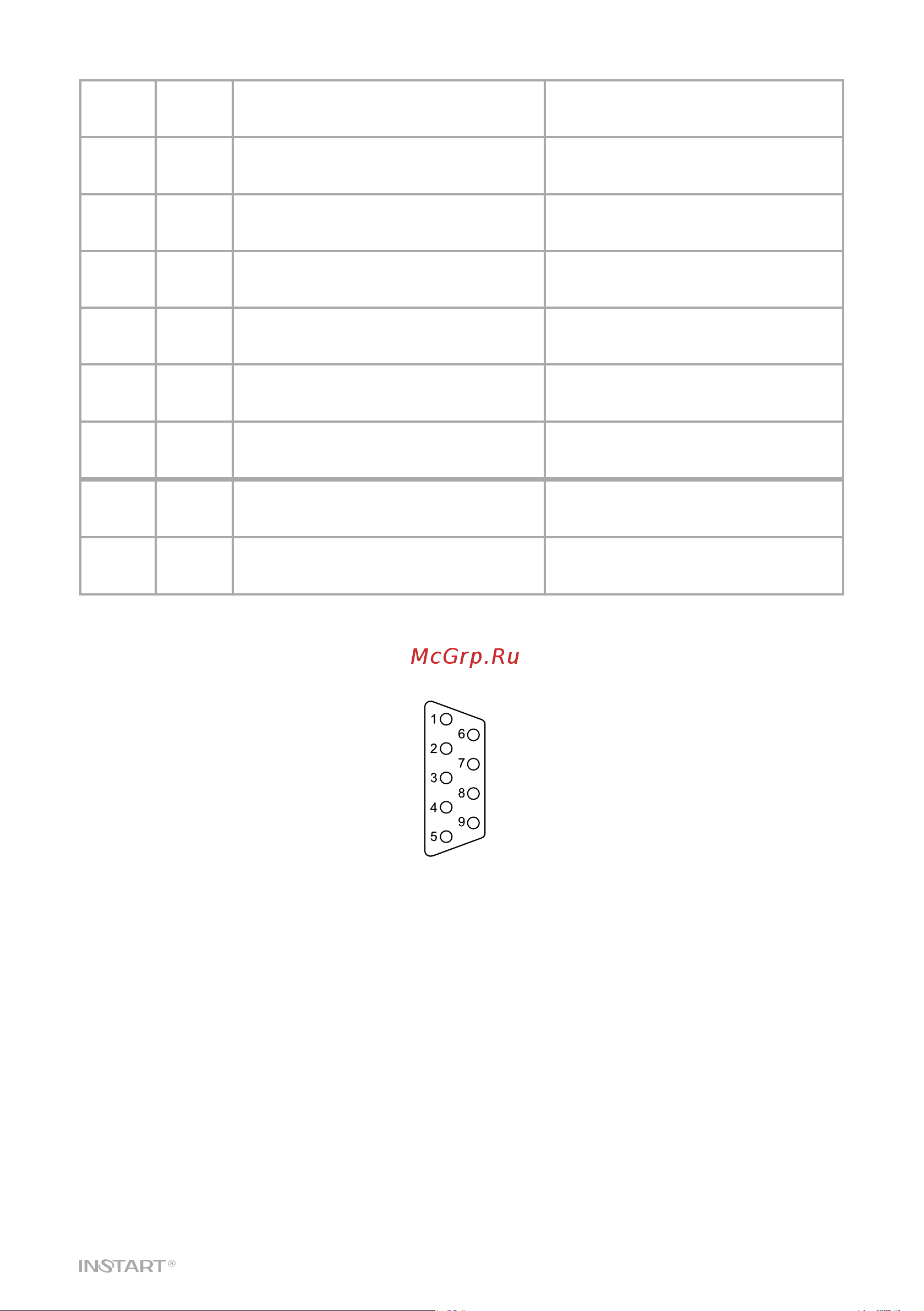

10.6 Описание разъема DB9
В устройствах плавного пуска SSI или SBI установлен разъем DB9 типа
«Female», который включает в себя двухпроводной интерфейс RS485.
2 - А (RS485+);
3 - B (RS485-);
5 - GND;
9 - DB;
1, 4, 6, 7, 8, 9 не используются.
10.7 Заземление и экранирование
Рекомендуется использовать экранированный кабель «витая пара» с
защитным экраном. Два конца экранирующего кабеля следует подключить в точку
заземляющего устройства или в защитную точку кабеля заземления.
10.8 Подключение терминатора
Для длинных кабелей, которые могут вызывать помехи, следует установить
согласующие резисторы (терминаторы) между информационными проводами на
обоих концах кабеля RS485.
Сопротивление должно совпадать с сопротивлением кабеля (обычно 120 Ом).
Не рекомендуется использовать проволочные резисторы.
