3.2 Типы подключения электродвигателя

Устройство плавного пуска может быть подключено как «в линию», так и «внутри

треугольника». При подключении внутри треугольника обязательно вводится

параметр 1А (номинальный ток электродвигателя). Устройство плавного пуска

автоматически проверяет двигатель и определяет тип подключения, после чего

производит вычисление тока при соединении «внутри треугольника».

Ниже приведена стандартная схема подключения двигателя «в линию» со

встроенным в УПП обводным контактором.

KM1 - сетевой контактор, F1 - плавкие предохранители.

Внимание!

Если используется подключение внутри треугольника, рекомендуется установить

автоматический выключатель с независимым расцепителем.

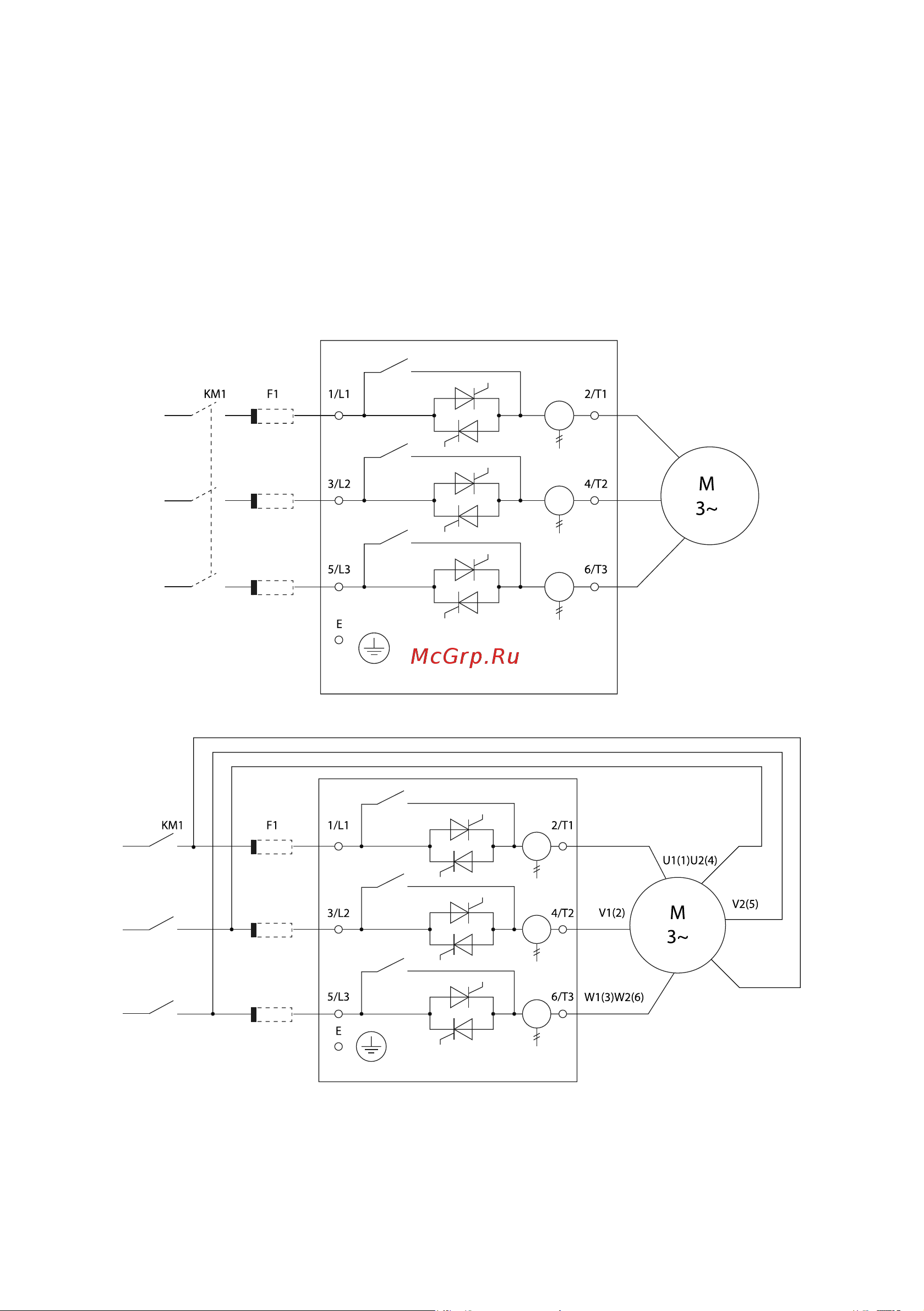

Схема подключения двигателя «в линию»

Схема подключения двигателя «внутри треугольника»
