9.4.1 Отладка

1. Настройте устройство плавного пуска в соответствии с параметрами,

указанными ниже:

• Параметр 7D «Реле B: функция» установите на «Переключ.контакт.»

(переключение контактора)

• Параметре 7Е «Реле B: задержка включения» установите на максимум (5

минут)

• Параметр 12А «Рампа скорости 1» коллекторного двигателя выберите «Две

рампы»

• Параметр 12С «Время переключения» (по умолчанию 150 мс) установите

значение больше, чем время срабатывания вводного контактора (КМ1)

• Значение торможения коллектора в параметре 12D (по умолчанию 50%)

выставьте значение достаточным для быстрого разгона двигателя после

переключения дополнительного сопротивления коллектора на байпас

2. Запустите двигатель под нормальной нагрузкой и запишите время,

необходимое двигателю для достижения постоянной скорости с подключением

дополнительного сопротивления ротора (R1).

Остановите двигатель, как только он достигнет постоянной скорости и

запишите полученное время в параметр 7Е

3. Запустите двигатель под нормальной нагрузкой и отследите скоростную

характеристику и ток двигателя после того, как вводный контактор KM1

переключен и сопротивление статора (R1) замкнуто накоротко.

Если двигатель не разгоняется сразу после переключения, следует увеличить

параметр 12D.

Если ток двигателя резко изменяется после переключения, следует уменьшить

параметр 12D.

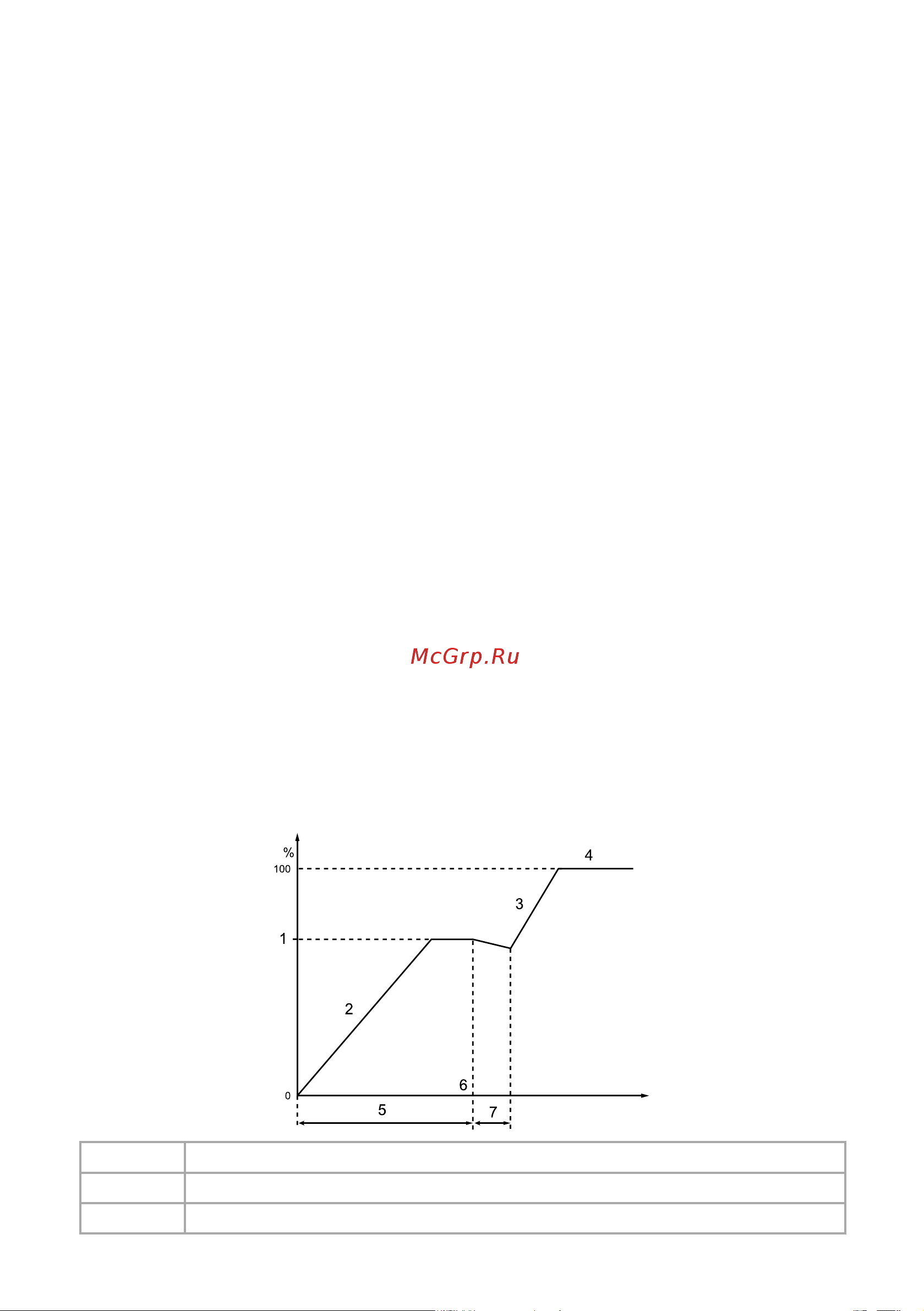

1 Постоянная скорость R1

2 Первая рампа

3 Вторая рампа

Скорость

Время
