а после выхода ламп на полную мощность УПП должно переключить питание

нагрузки через байпасный контактор.

4.3 Калибровка тока и напряжения

4.3.1 Калибровка тока

После подачи команды на плавный пуск электродвигателя, устройство

плавного пуска отображает на дисплее значение выходного тока. Если значения

сильно расходятся со значениями, измеряемыми внешними измерительными

устройствами (например, токовыми клещами), нужно произвести калибровку.

Для калибровки выполните следующие действия:

- Подключите УПП к сети и нагрузке;

- Запустите УПП, после выхода двигателя на номинальные обороты (полный

разгон) и включения обводного контактора (рекомендуется) или в процессе запуска,

измеряйте ток потребления на каждой фазе, рассчитайте средний ток по формуле:

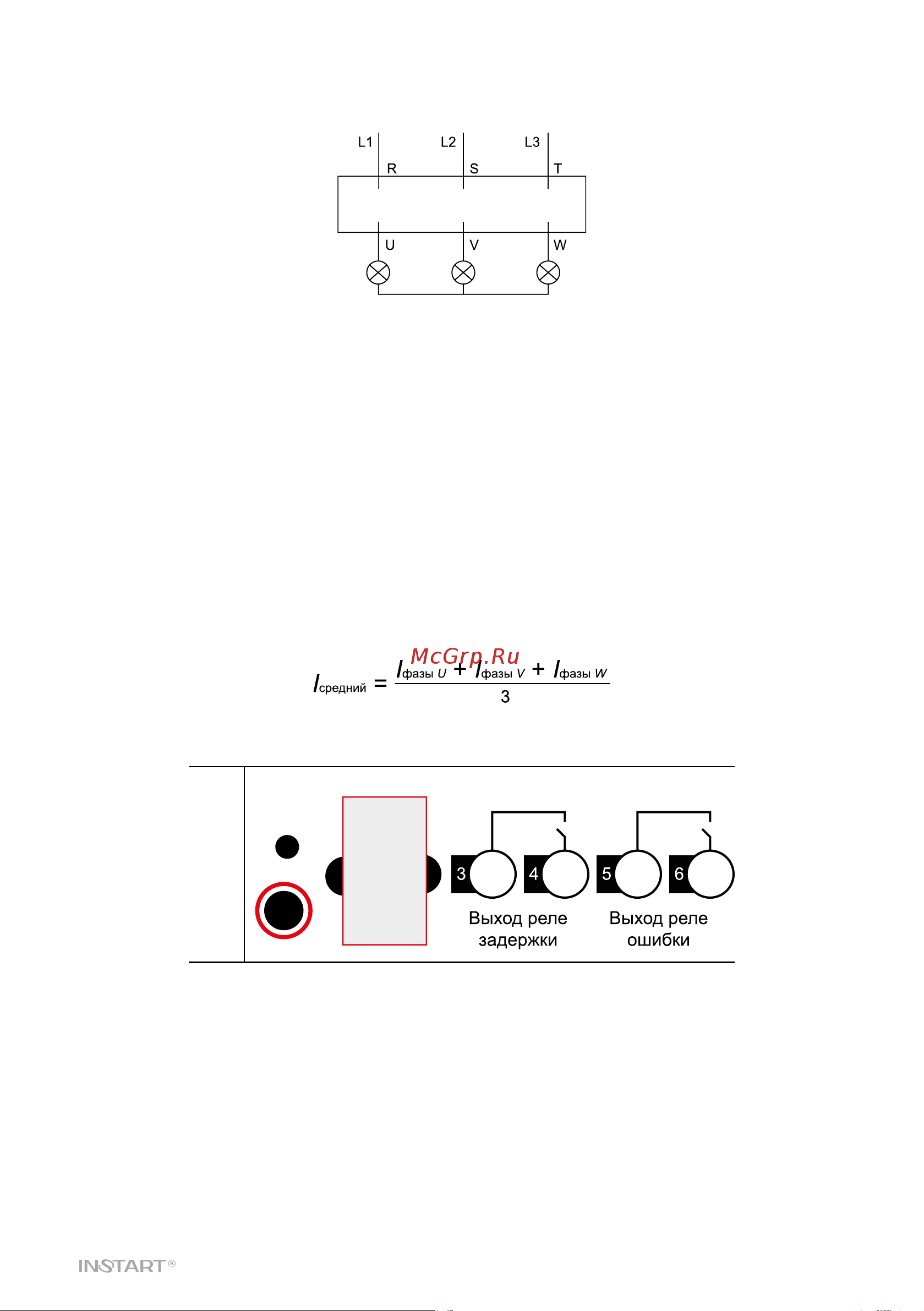

- Аккуратно отклейте левый край наклейки на клеммной колодке (см. рисунок

ниже):

С помощью плоской шлицевой отвертки откалибруйте показания тока на

дисплее с помощью винта на регулировочном потенциометре (см. выделенную

область на рисунке выше). При вращении по часовой стрелке происходит

уменьшение показаний, при вращении против часовой – увеличение показаний.

При достижении оптимальной точности верните наклейку в исходное положение.

Дальнейшие работы производить в штатном порядке.

4.3.2 Калибровка напряжения

При нажатии кнопки «Да» на основном экране (т.е. когда УПП не находится

в режиме запуска, останова или настройки параметров) произойдет переход в
