18

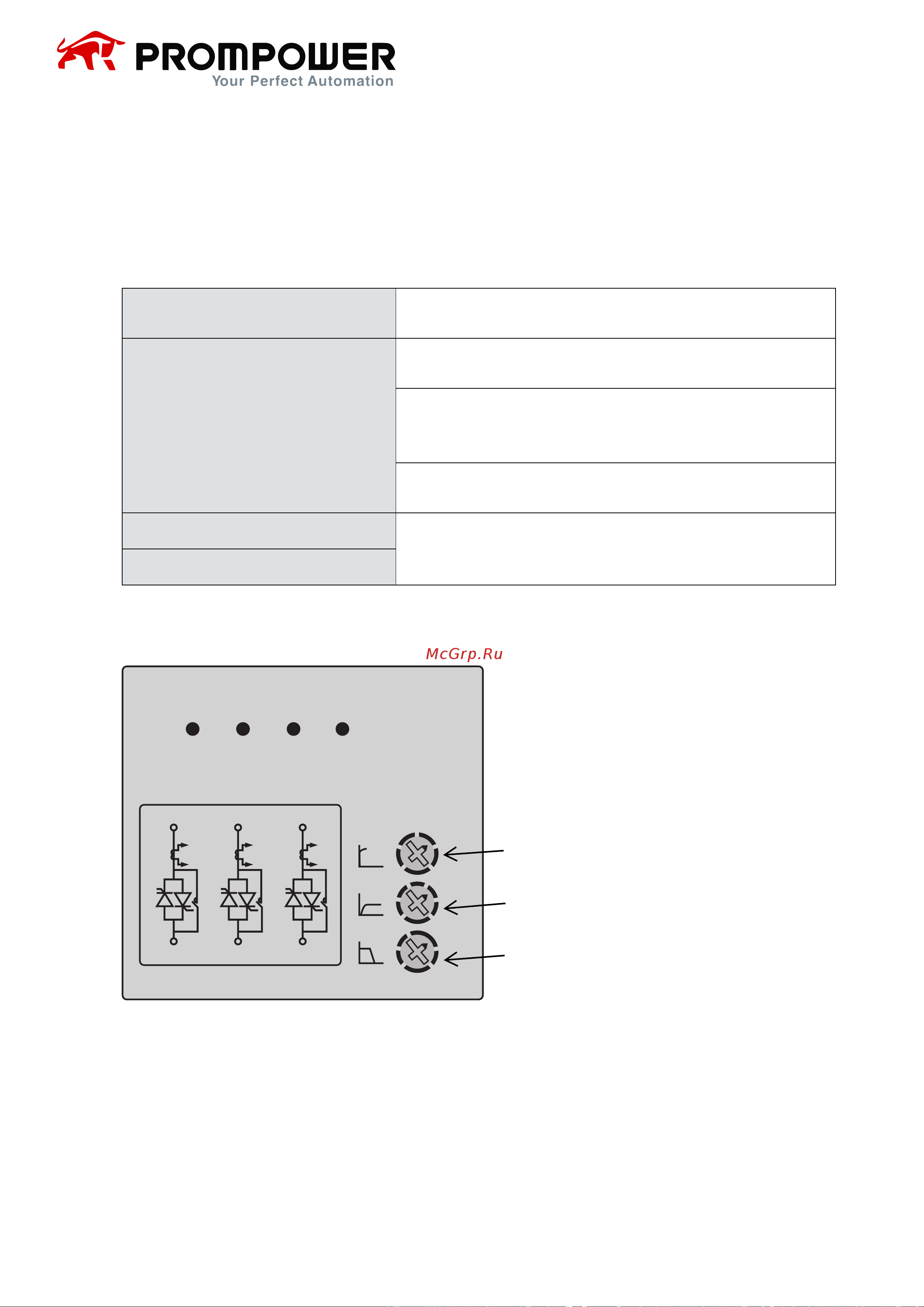

8 Описание интерфейса
Панель управления устройства плавного пуска
1) Светодиодный индикатор состояния: отображает рабочее состояние
устройства плавного пуска
Питание (зеленый)
Пуск (желтый)
Когда на УПП подано питание, горит соответ-
ствующий светодиод.
Когда УПП (двигатель) останавливается, свето-
диод выключается.
Когда УПП (двигатель) находится в состоянии
плавного запуска/плавного торможения, свето-
диодный индикатор запуска мигает.
Когда УПП (двигатель) находится в состоянии
байпаса, светодиод горит.
Когда УПП находится в состоянии ошибки, све-
тодиод мигает или горит (см. стр. 24).
2) Потенциометр
Настройка параметров
Основные параметры запуска/остановки УПП могут быть установлены с
помощью потенциометра на его панели управления.
Другие параметры были настроены при вводе в эксплуатацию на заводе-
изготовителе, пользователям не нужно их настраивать. Остальные па-
раметры могут быть настроены по интерфейсу RS485.
Установка начального
напряжения
Установка времени
ускорения
Регулируемый потенциометр
L1/R
CT1
S1
S2
K2
K1
G1
T1/U
G2
L2/S
CT2
S1
S2
K2
K1
G1
T2/V
G2
L3/T
CT3
S1
S2
K2
K1
G1
T3/W
G2
40
50
60
1
6
18
24
30S
18
0
6
12
24
30S
12
30 70%Un
t
U
t
Питание
Пуск
О
шибка 1
О
шибка 2
Установка времени
замедления
Ошибка 1 (красный)
Ошибка 2 (красный)
