www.siliumtech.com EM-GJ3-M Руководство пользователя 3.Условия эксплуатации и монтаж
7

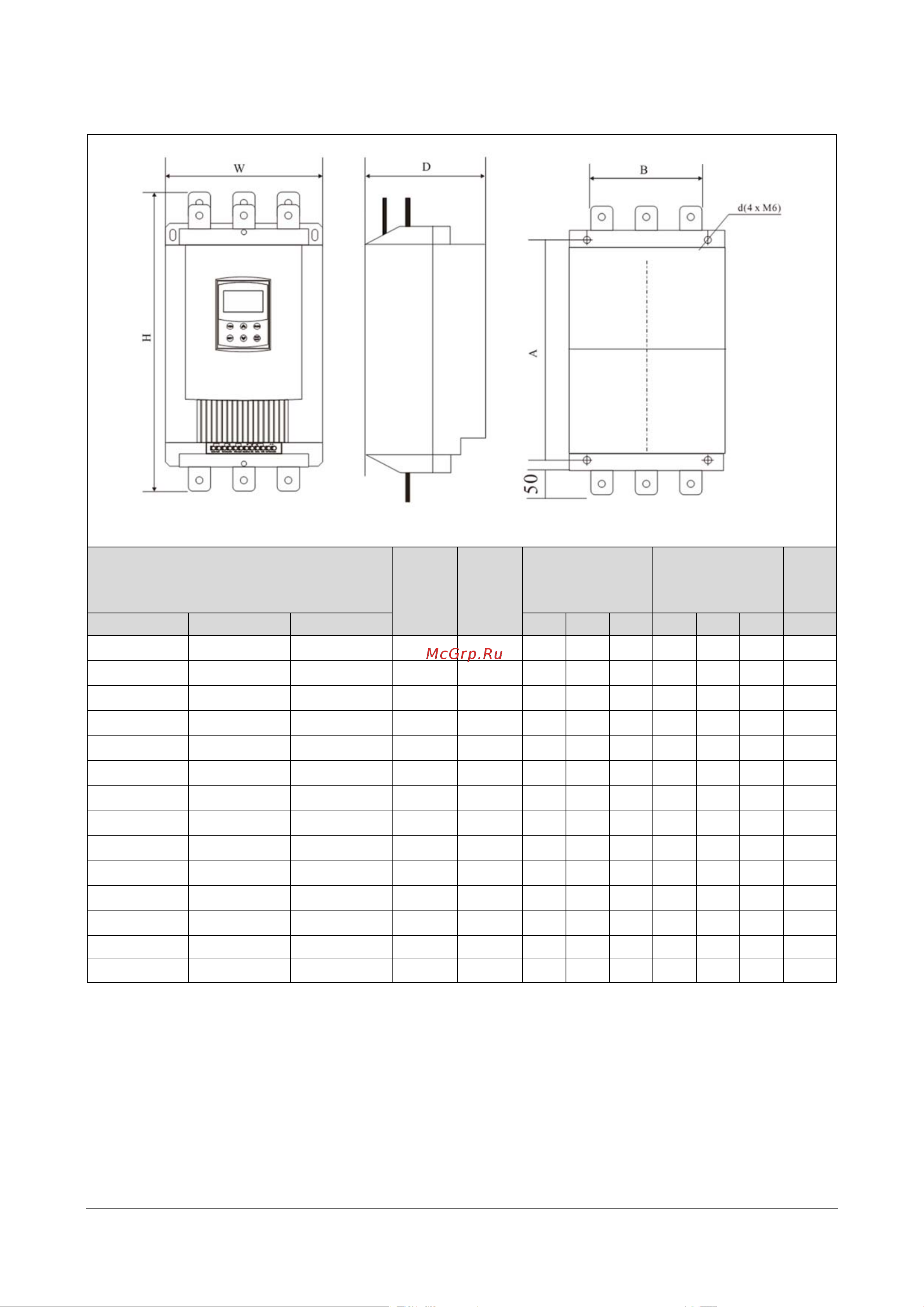

Габаритные и монтажные размеры устройств 90кВт … 600кВт
Габаритные размеры Размещение монтажных отверстий
Модель
Мощнос
ть
(кВт)
Ток
(A)
Габариты
(мм)
Установочные
размеры
(мм)
Масса
нетто
(кг)
220В 380В 480В W1 H1 D W2 H2 d
EM-GJ2-M-045 EM-GJ3- M-090 EM-GJ4- M-090 45/90 180 525 257 198 382 192 M8 <21
EM-GJ2- M-055 EM-GJ3- M-115 EM-GJ4- M-115 55/115 230 525 257 198 382 192 M8 <21
--- EM-GJ3- M-132 EM-GJ4- M-132 132 264 525 257 198 382 192 M8 <21
EM-GJ2- M-075 EM-GJ3- M-160 EM-GJ4- M-160 75/160 320 525 257 198 382 192 M8 <21
EM-GJ2- M-090 EM-GJ3- M-185 EM-GJ4- M-185 90/185 370 525 257 198 382 192 M8 <21
EM-GJ2- M-115 EM-GJ3- M-200 EM-GJ4- M-200 100/200 400 525 257 198 382 192 M8 <21
EM-GJ2- M-132 EM-GJ3- M-250 EM-GJ4- M-250 132/250 500 525 257 198 382 192 M8 <21
EM-GJ2- M-160 EM-GJ3- M-280 EM-GJ4- M-280 160/280 560 525 257 198 382 192 M8 <21
EM-GJ2- M-185 EM-GJ3- M-320 EM-GJ4- M-320 185/320 640 570 290 248 460 260 M8 <25
--- EM-GJ3- M-355 EM-GJ4- M-355 355 640 570 290 248 460 260 M8 <25
EM-GJ2- M-200 EM-GJ3- M-400 EM-GJ4- M-400 200/400 800 590 330 248 497 265
M8
<30
EM-GJ2- M-220 EM-GJ3- M-450 EM-GJ4- M-450 220/450 900 590 330 248 497 265
M8
<30
EM-GJ2- M-250 EM-GJ3- M-500 EM-GJ4- M-500 250/500 1000 665 410 248 547 350 M10 <42
EM-GJ2- M-315 EM-GJ3- M-600 EM-GJ4- M-600 315/600 1200 665 410 248 547 350 M10 <42
3.4 Подключения
Электрические подключения устройства плавного пуска можно разделить на 3 части:
Силовые подключения: Подключение к питающей трехфазной сети, байпасному контактору и мотору.
Подключение цепей управления: Подключение к 12 клеммам управления для передачи управляющих
сигналов и сигналов о статусе работы.
Коммуникационное подключение: опциональные разъемы RJ-45 и DB9 могут быть использованы для
подключения к сети для обмена цифровыми данными.
