4. Подключение

SL-GJ3 Инструкция по эксплуатации

4.2 Клеммы управления

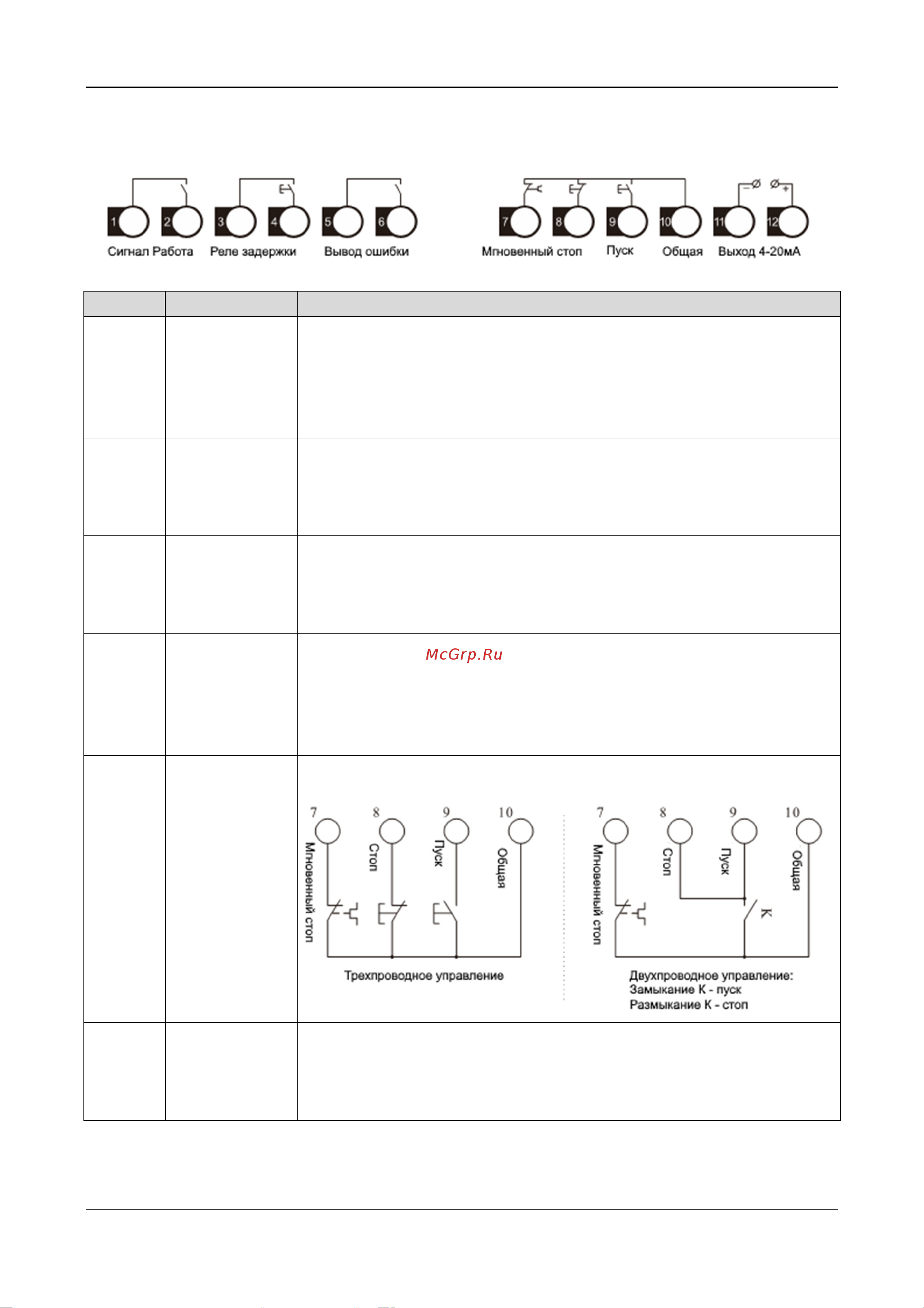

См. Рис. 4.2:

Рис. 4.2

No. Наименование

Описание

①②

Выходной

сигнал на

включение

шунтирующего

контактора

Открытый контакт, замыкается после завершения пуска.

Характеристики реле: AC 250В/5A.

③④

Выходной сигнал

задержки

Функция выхода задается кодом F4. Время вывода задается кодом FE.

Открытый контакт замыкается, когда выходной сигнал действителен.

Подробную информацию см. на стр. 12.

Характеристики реле: AC 250В/5A.

⑤⑥

Выходной сигнал

аварийной

сигнализации

Контакт замыкается в случае каких-либо проблем с устройством плавного

пуска или отключении электричества. В остальных случаях находятся в

открытом состоянии.

Характеристики реле: AC 250В/5A.

⑦

Входной сигнал

мгновенной

остановки

Данная клемма должна быть подключена к клемме

⑩

когда

пуско

вое

устройство работает корректно.

Если

эти

клеммы

разомкнуты

устройство остановится, и устройство перейдет в состояние защиты от

сбоев.

Клеммой

⑦

можно

управлять

помощью

внешнего

контура

безопасности. О

на

неактивна

, если код

FA равен 0 (Первичная защита).

⑧⑨⑩

Входной сигнал

внешнего

запуска или

останова

Существует два способа подключения на выбор; это 3-проводное и 2-

проводное подключение, как показано ниже:

⑪ ⑫

Аналоговый

токовый выход

4-20мA

Показывает значение тока двигателя в режиме реального времени. 20мA – это

полное значение, которое в четыре раза превышает номинальный ток

устройства плавного пуска. Максимальное значение

сопротивления нагрузки

составляет 300Ω.

Примечание: Убедитесь, что внешние клеммы подключены правильно; иначе устройство может быть

повреждено.
