УСТРОЙСТВО ПРИОРИТЕТА

НАГРУЗКИ

SKAT E UPN 220/63A

SKAT E UPN 380/63A

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Дата выпуска «__

_____________

_____

г.

соответствует требованиям конструкторской доку-

ментации, государственных стандартов и призна-

но годным к эксплуатации.

Штамп службы контроля качества:

Продавец

_______________

___

____________

Дата продажи: «____»_____________20____г.

м.п.

Уважаемый покупатель!

Благодарим Вас за выбор нашего

устройства приоритета нагрузки.

Перед эксплуатацией ознакомьтесь с насто-

ящим руководством.

Руководство по эксплуатации содержит основные

технические характеристики, описание конструкции

и принципа работы, способ установки на объекте и

правила безопасной эксплуатации устройства

SKAT E UPN (далее по тексту: изделие).

Изделие предназначено для постоянной реги-

страции разницы токовых значений однофазной

(трёхфазной) сети между номиналом вводного ав-

томата (настраивается джампером) и текущим по-

треблением с передачей данных исполнительному

прибору (котлу, зарядному устройству и т.п.).

Изделие имеет 2 модификации: SKAT E UPN

220/63А для работы в однофазной сети и SKAT E

UPN 380/63А для работы в трёхфазной сети и при-

меняется совместно с продукцией компании БА-

СТИОН, поддерживающей функцию приоритета

нагрузки.

МЕРЫ БЕЗОПАСНОСТИ

Эксплуатация изделия должна осуществляться в

соответствии с требованиями, изложенными в ру-

ководстве по эксплуатации. Изделие должно уста-

навливаться и обслуживаться квалифицированным

персоналом. Изделие, имеющее внешние механи-

ческие повреждения, эксплуатировать запрещено.

Не устанавливайте изделие без защиты в местах

где возможно попадания воды или солнечных лу-

чей. При подключении изделия необходимо следо-

вать схеме подключения.

КОМПЛЕКТ ПОСТАВКИ

Наименование

SKAT E

UPN

220/63А

SKAT E

UPN

380/63А

Изделие SKAT E UPN

1 шт.

рансформаторы тока

1 шт.

3 шт.

Колодки подключения

компл.

1 компл.

Руководство по экс-

плуатации

1 шт.

Тара упаковочная

1 шт.

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Конструктивно изделие выполнено в пластиковом

корпусе, который крепится на 35мм DIN рейке,

предварительно закреплённой на вертикальной

поверхности (например в электротехническом ящи-

ке) или стене, см. рисунок 1 и может использовать-

ся только в закрытых помещениях.

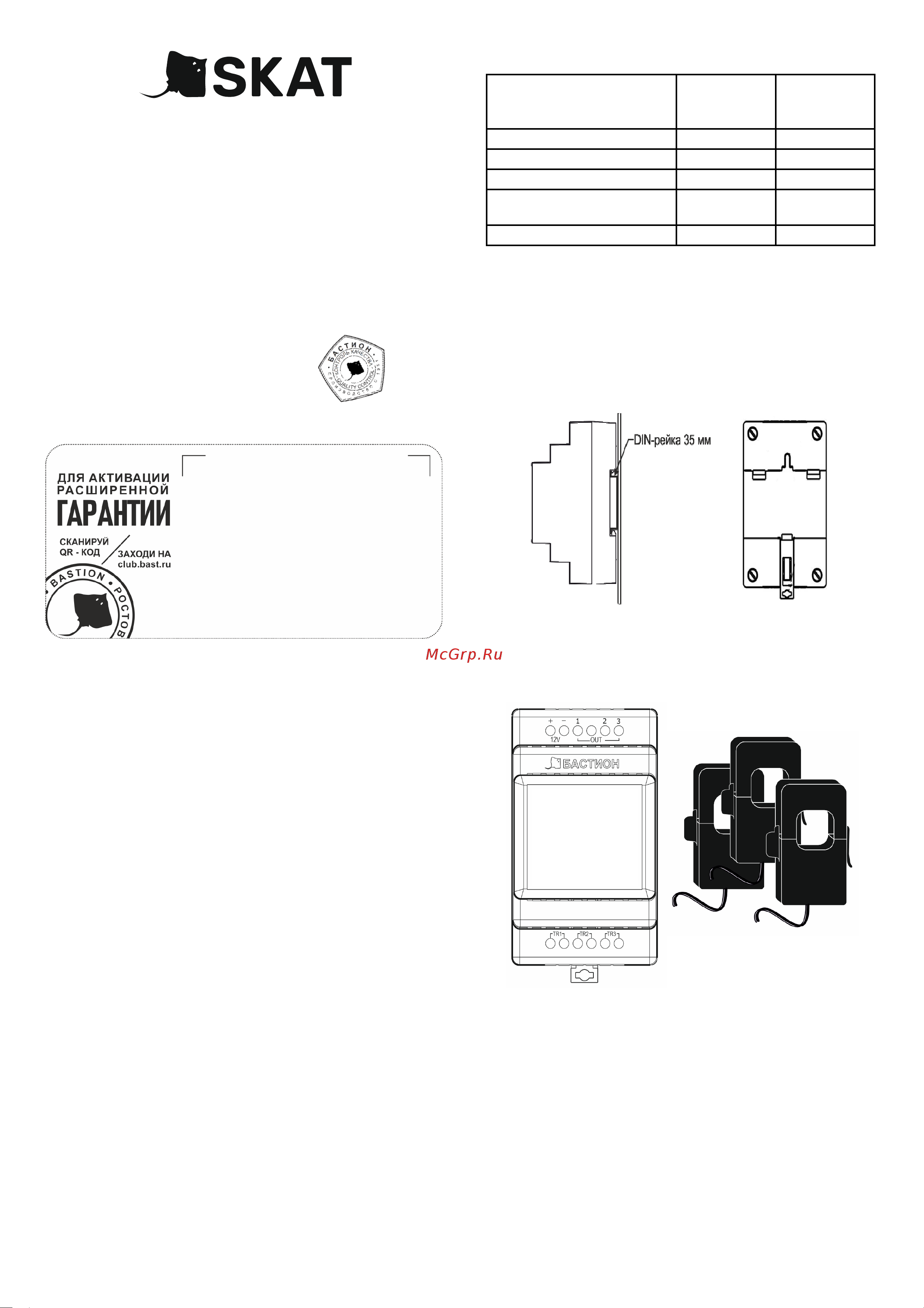

Рисунок 1 – крепление изделия

Общий вид изделия и трансформаторов тока пока-

зан на рисунке 2.

Рисунок 2 – общий вид изделия

Изделие представляет собой устройство, осу-

ществляющее информационную связь с исполни-

тельными приборами (поддерживающими функцию

приоритета нагрузки) посредством кодирования

параметров тока питающей сети, получаемых с

устанавливаемых на вводе трансформаторов тока.

Значения токов с клемм трансформаторов сравни-

ваются с номиналом уставки изделия (который со-

ответствует номиналу входного автомата и уста-

навливается вручную джампером) после чего фор-

мируется слаботочный сигнал для исполнительного

прибора.
