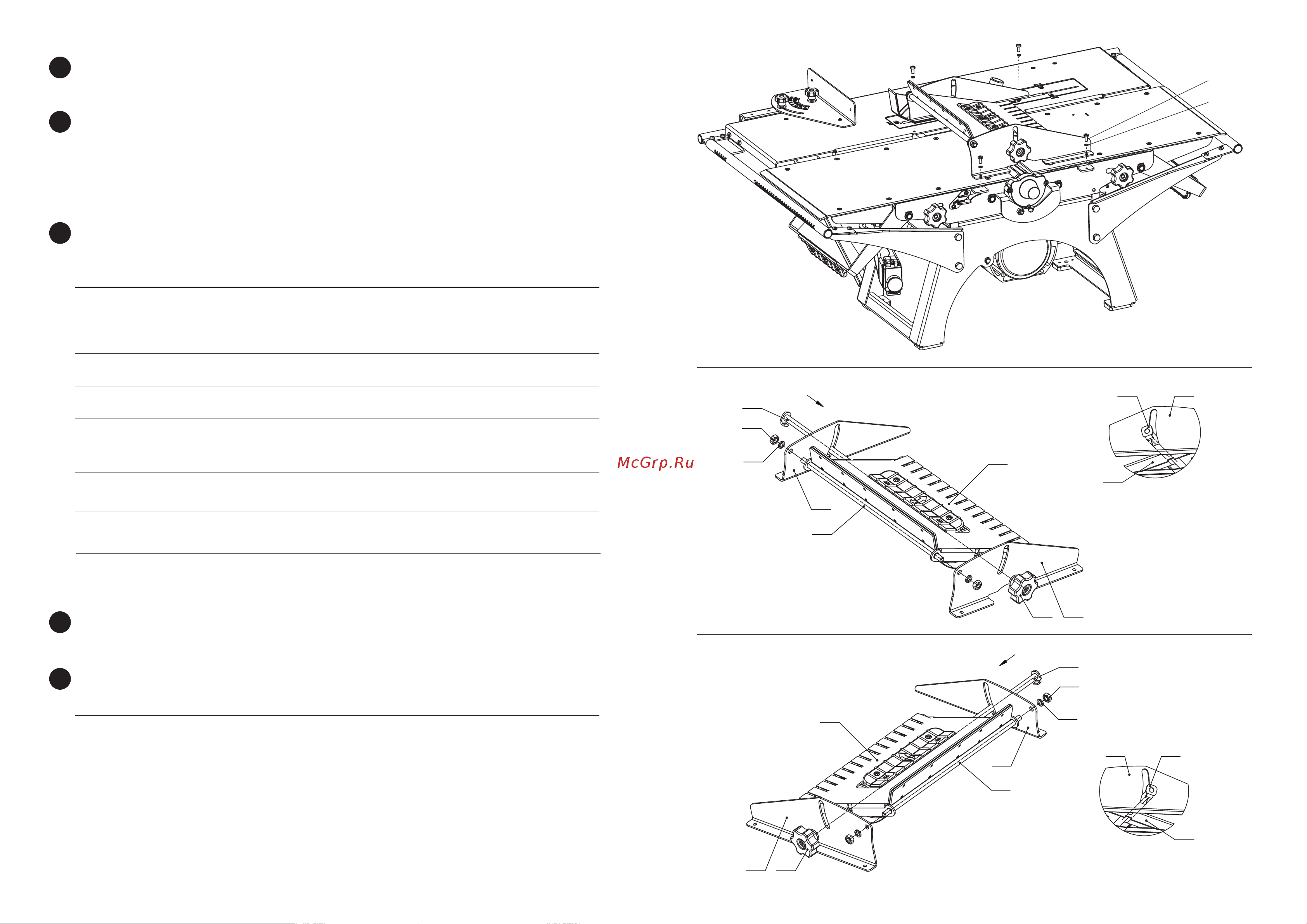

Рис. 1

Пример установки

устройства прижимного

на станок BELMASH SDM

Рис. 2Б

Схема сборки

устройства прижимного

BELMASH UP-04

BELMASH UP-05

BELMASH UP-06

BELMASH UP-08

Рис. 2А

Схема сборки

устройства прижимного

BELMASH UP-2000

BELMASH UP-2200

BELMASH UP-2500

BELMASH UP-07

Вид А

Установка уса

оси зажима

1 0

5 3

Вид А

Установка уса

оси зажима

Устройство прижимное БЕЛМАШ УП предназначено для безопасной обработки заготовок

толщиной менее 63 мм.

Сборка и установка устройства прижимного осуществляется покупателем согласно рисункам

1 и 2.

Комплект поставки

Технические параметры и характеристики прижимных устройств

Состав и принцип работы

Внешний вид и установка устройства прижимного на станке изображены на рис. 1. Крепление

устройства прижимного на станок осуществляется с помощью винтов 7 и шайб 9.

Настройка устройства прижимного выполняется с помощью ручки зажима 6 и ручки блока

пружинного 1 в соответствии с требуемой толщиной заготовки и усилием её прижатия.

Наименование

и назначение

BELMASH UP-2000

для BELMASH SDM-2000M

BELMASH UP-2200

для BELMASH SDM-2200M

BELMASH UP-2500

для BELMASH SDM-2500M

BELMASH UP-04

для BELMASH SDMP-2200

BELMASH UP-05

для BELMASH UNIVERSAL-2000,

BELMASH MOGILEV 2.0,

BELMASH UNIVERSAL-2000BM

BELMASH UP-06

для BELMASH UNIVERSAL-2500Е,

BELMASH MOGILEV 2.4

BELMASH UP-07

для BELMASH SDMR-2500,

BELMASH SDR-2200

BELMASH UP-08

для BELMASH MOGILEV 2.4 ECO

Размер,

Д×Ш×В, мм

293×304×113

293×324×113

293×344×113

295×270×105

255×270×105

335×270×105

293×331×95

289×324×97

Ширина

заготовки, мм

15÷230

15÷250

15÷270

15÷230

15÷200

15÷270

15÷250

Толщина

заготовки, мм

8÷63

Вес,

кг

3,0

3,2

3,4

3,0

2,7

3,4

3,3

3,2

Позиция

Обозначение

Блок пружинный

Опора правая

Опора левая

Ось вращения

Ось зажима

Ручка зажима

Винт М5×12

Гайка М8

Шайба пружинная 5

Шайба пружинная 8

Количество, шт.
