4.6 Клеммные ряды

4.7 Габаритные размеры

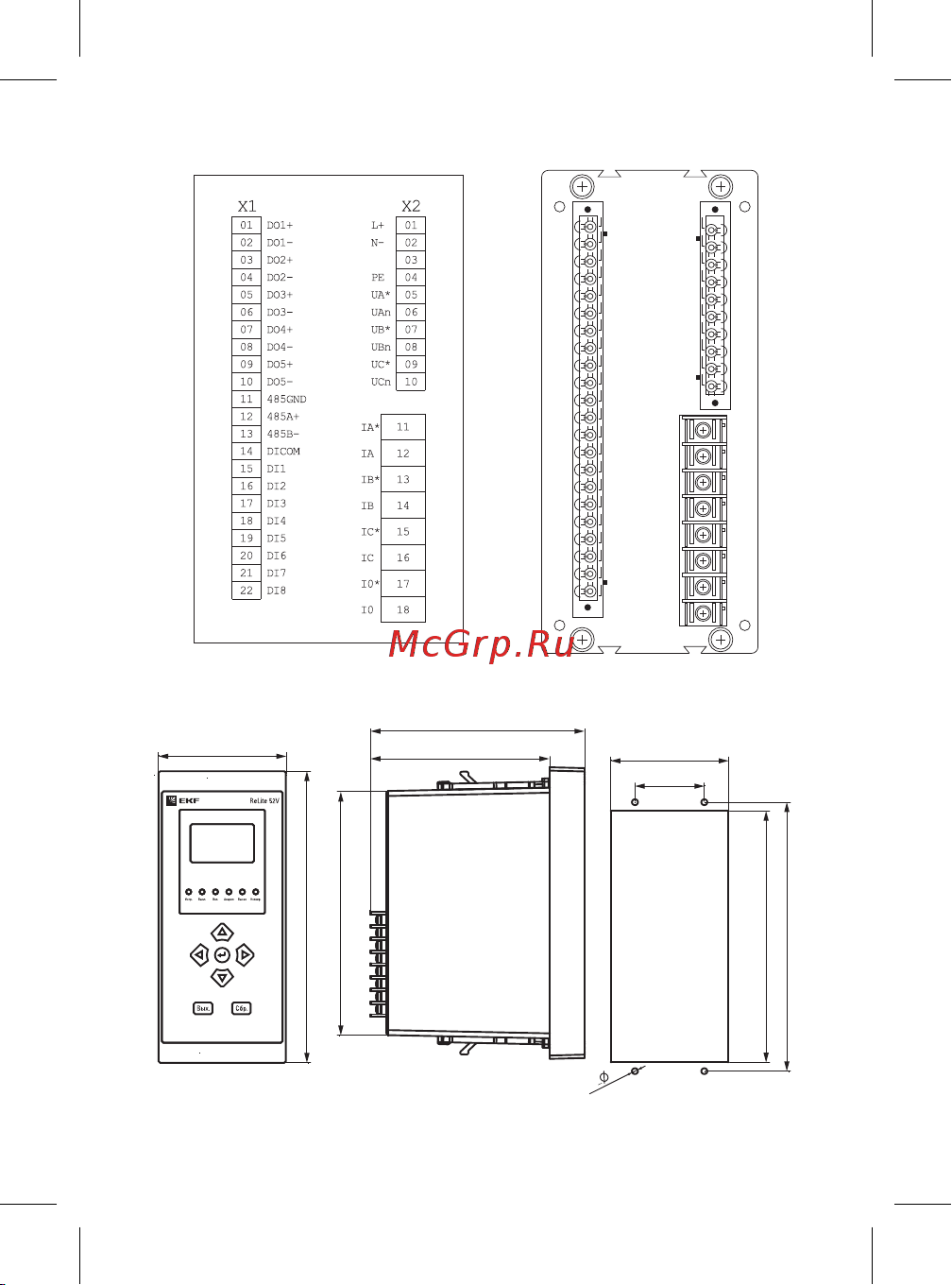

Рис. 3 – Габаритные размеры устройства ReLite 52

в вертикальном исполнении

X2X1

01

02

03

04

05

06

07

08

09

10

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

11

12

13

14

15

16

17

18

IA*

IA

IB*

IB

IC*

IC

IO*

IO

19

20

21

22

D01+ L+

L-

PE

UA*

UAn

UB*

UBn

UC*

UCn

D01-

D02+

D02-

D03+

D03-

D04+

D04-

D05+

D05-

485GND

485A+

485B-

DICOM

DI1

DI2

DI3

DI4

DI5

DI6

DI7

DI8

Рис. 2 – Расположение клемм

76

174

123,4

103,4

145,6

68

40

150

160,5

4

4
