УЗО – электронное/электромеханическое устройство, состоящее из

следующих частей: дифференциального трансформатора тока (ДТТ),

электромагнитного расцепителя, усилителя (электронное). Прибор

оборудован кнопкой «Тест» для периодической проверки работоспо-

собности.

Все узлы УЗО заключены в корпус, изготовленный из негорючей

пластмассы.

УЗО имеет возможность соединения с помощью соединительной

U- образной шины «FORK».

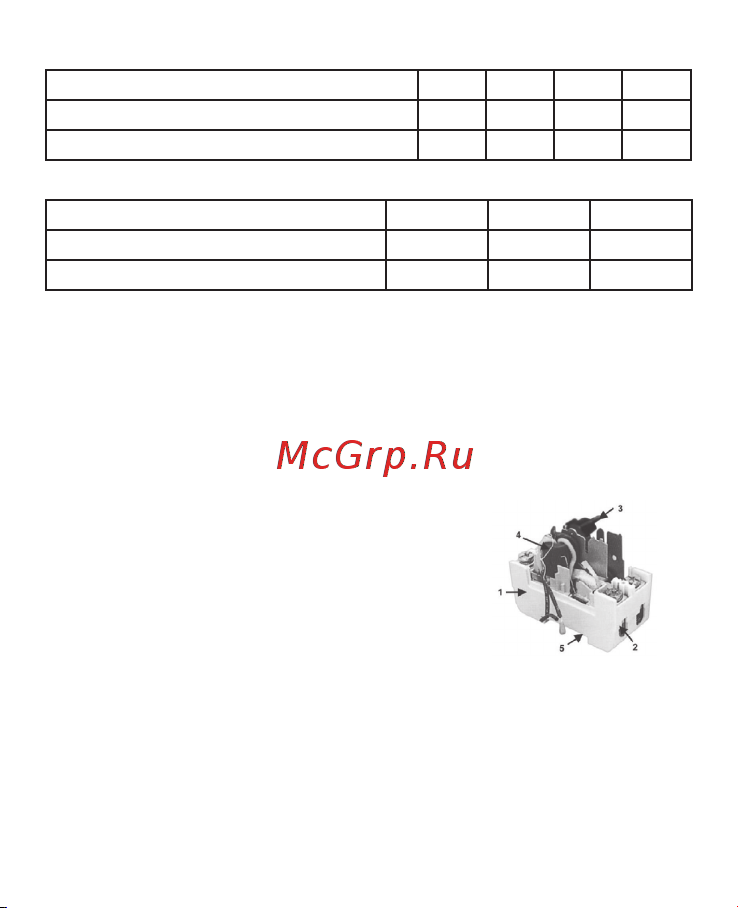

1. Корпус.

2. Присоединительные зажимы.

3. Рукоятка управления.

4. Датчик-трансформатор.

5. Посадочное место на DIN-рейку.

Устройство защитного отключения типа А – устройство, которое

обеспечивает срабатывание при синусоидальных дифференциаль-

ных токах и дифференциальных пульсирующих постоянных токах,

прикладываемых либо скачком, либо медленно растущих.

УЗО с выдержкой времени отключения – специально предназначен-

ные для обеспечения заранее установленного значения предельного

времени неотключения, соответствующего данному значению диф-

ференциального тока.

Таблица 2. Время-токовые характеристики УЗО

Таблица 3. Минимальные значения интеграла Джоуля и пикового тока.

Параметр IΔn 2IΔn 5IΔn 500 А

Максимальное время отключения, с 0,5 0,2 0,15 0,15

Минимальное время неотключения, с 0,13 0,06 0,05 0,04

Номинальный ток, А 16<In<32 32<In<40 40<In<63

Пиковый ток, кА 2,05 2,7 3,9

Интеграл Джоуля I2t, кА2с 5 9,7 28
