ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ UNI-T

UNI-Trend

Тепловизор для смартфонов

UTi120Mobile

СОДЕРЖАНИЕ

1. Технические характеристики.................................................... 1

2. Подключение………………………………………………............. 1

3. Дисплей…………………………………..…………………….......... 2

4. Фотографии………….....…….……………………………….......... 2

4.1. Выбор/отмена………………………………............................ 2

4.2. Просмотр………………………….…………........................... 2

4.3. Режим «Картинка в картинке» (PiP) / наложение………... 3

4.4. Редактирование изображений………….......................... 3

5. Наложение изображения в видимом свете…………….......... 3

6. Добавление областей анализа.........................……................ 4

6.1 Точка……………………........................................................ 4

6.2. Линия……………………..……….………….......................... 4

6.3. Площадка…….……..………………..................................... 4

6.4. Удаление выбранных областей анализа.......................... 4

7. Палитры..………………......................................……................ 4

8. Настройки…………

……......................................……................ 4

8.1 Язык интерфейса….………………………............................ 4

8.2. Единицы измерения температуры……….......................... 5

8.3. Температурные метки………………………………………... 5

8.4. Оповещение о повышенной/пониженной температуре… 5

8.5. Коэффициент излучения……………………........................ 5

8.6. Расстояние.……………………….………….......................... 5

8.7. Справка………………………………………………….……... 6

8.8. Об устройстве..….………………………….......................... 6

9. Переключение режимов фотографирования/видеосъемки... 6

10. Запуск/остановка фотографирования/видеосъемки…......... 6

11. Режим «Картинка в картинке» (PIP)................……................ 6

12. Переключение камеры………………….................................. 6

13. Автоматический/ручной вызов затвора................................. 6

14. Примечания…….……...…….………….…................................ 6

15. Декларац

ия соответствия FCC…….…………..….................. 6

Введение

Благодарим Вас за приобретение этого принципиально нового

модуля тепловизора для смартфона UTi720M/UTi721M. В целях

правильной и безопасной эксплуатации прибора, прежде чем

приступать к работе с ним, внимательно прочтите данную ин-

струкцию по эксплуатации, обратив особое внимание на разделы,

касающиеся вопросов безопасности.

После прочтения инструкции рекомендуется хранить в легкодо-

ступном месте, желательно вместе с прибором для обращения к

ней в будущем

Гарантийные обязательства

Компания Uni-Trend гарантирует, что в этом изделии не возник-

нет дефектов в течение одного года с момента покупки. Данная

гарантия не распространяется на ущерб, причиненный в резуль-

тате несчастных случаев, небрежного или неправильного приме-

нения, модифицирования, загрязнения или неправильного обра-

щения с прибором. Дилеры не уполномочены давать какие-либо

дополнительные гарантии от имени компании Uni-Trend. Если

вам потребуется гарантийное обслуживание в течение гарантий-

ного срока, обратитесь напрямую к вашему продавцу.

Компания Uni-Trend не несет ответственности за любой фактиче-

ский, косвенный, намеренный или последующий ущерб, вызван-

ный использованием этого прибора.

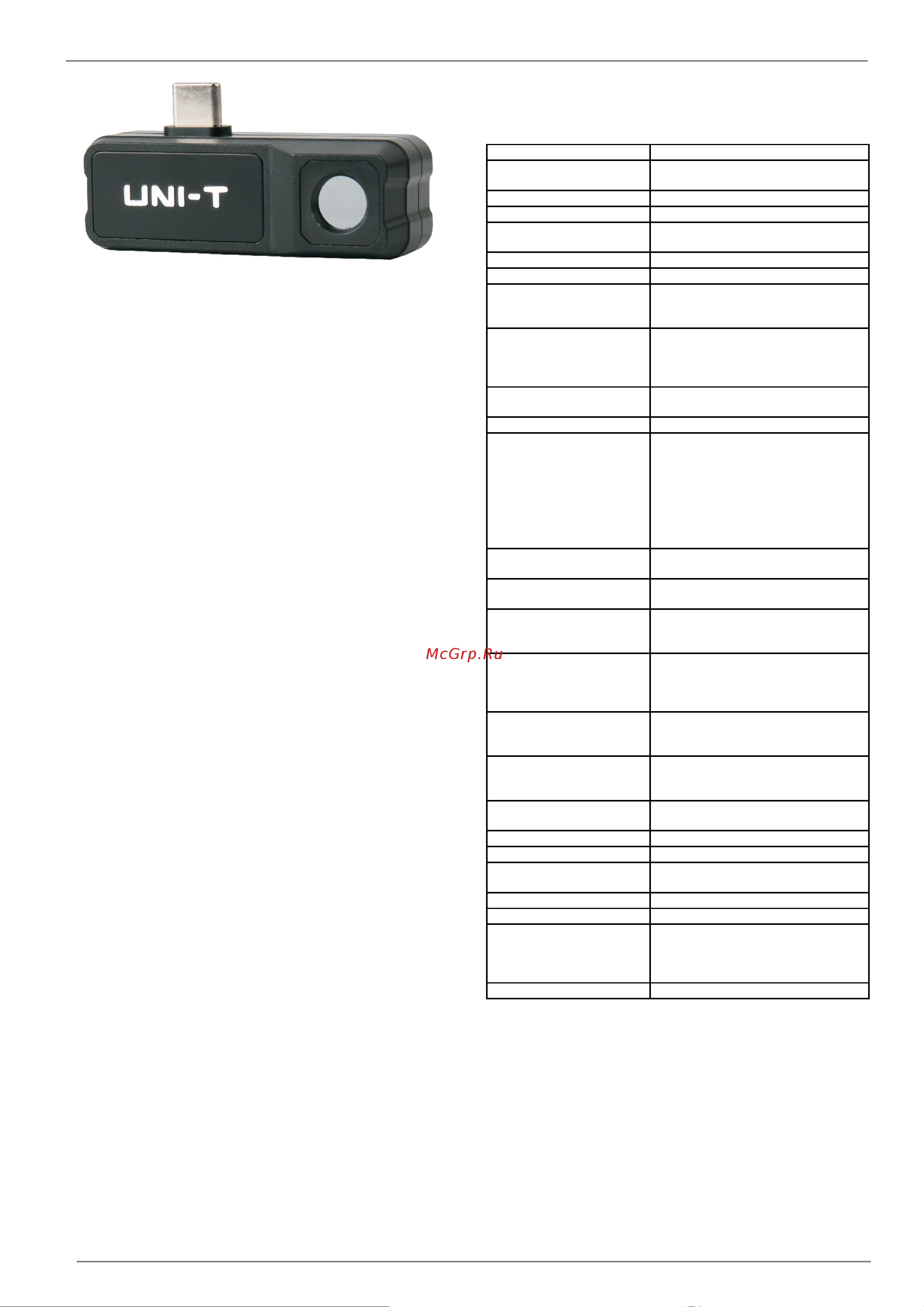

1. Технические характеристики

ИК разрешение 120 х 90

Частота обновления

кадров

≤25 Гц

Спектральный диапазон 8-14 мкм

Размер пикселя 17 мкм

Температурный

экв

ивалент шума

(NETD)

< 60 мК

Поле обзора

(

FOV

)

50°

(гориз.)

х 38°

(верт.)

Фокус

ировка Фиксированная

Измерительные функции

Температура центрального пятна,

отслеживание максималь-

ной/минимальной температ

уры

Погрешность

Температура >-10°C: ±2% или

±2°C (большее из этих значений,

при температуре окружающей

среды: 25°C

)

Единицы измерения

температ

уры

Градусы Цельсия (°C), градусы

Фаренгейта

(

°F

)

Коэффици

ент излучения

0,01-1,0

(регулируемый)

Палитры

горячий металл (Iron Red),

радуга (Rainbow),

оттенки серого (Gray Scale),

горячее красным (Red Hot),

черно-белая (Black White),

лава (Lava),

высококонтрастная радуга (

Rain-

bow HC

)

Области экранного

анализа

Точка, линия, прямоугольник, круг

(м

ожно

добавить до 6 областей)

Фотосъемка/

съемка видео

√

Режим отображения

«картинка в картинке»

(

PIP

)

Одновременная демонстрация

изображений с камеры смартфона

и с тепловизора

Отслеживание

высокой/низкой

температуры

Отслеживание максималь-

ной/минимальной температуры на

изображении с тепловизора в

реальном времени

Оповерещние о

высокой/низкой

температур

Пороговая температура настраи-

вается

Редактирование

фотографий

Сохраненные изображения можно

редактировать. Редактирование

видео не поддерживается.

Интерфейс передачи

изображений

USB_UVC (тип C)

Рабочая температ

ура

0ºС – 45ºС

Температура хранения

-20ºС – 60ºС

Относительная

влажность

10% - 85% (без конденсации)

Рабочая высота До 2000 м

Сертификация CE, RoHS, FCC

Принадлежности

Инструкция по эксплуатации,

удлиняющий кабель USB тип С

(

штекер – гнездо), адаптер ин-

терфейса Micro-USB – USB тип C

Ударопрочность Падение с 2 м

2. Подключение

Запустите мобильное приложение. Если тепловизор («устрой-

ство») не определен, на экране появится интерфейс, показанный

на рисунке 1. На этом этапе пользователь может открыть страни-

цу «Фотографии» («Photos») и «Настройки» («Setting»), но прочие

функции недоступны. Вставьте тепловизор в смартфон, и на

экране появится сообщение «Open UTi120Mobile to process the

NIT Application Device?» («Открыть приложение UTiMobile для

работы с устройством Uni-T?»). Выберите «OK», чтобы подклю-

чить устройство. Если вы хотите в следующий раз подключить

устройство непосредственно без подтверждения через всплыва-

ющее сообщение, то перед нажатием кнопки «OK» поставьте

галочку в поле «Always open UTi120Mobile after connecting to the

UNIT Application Device».
