1. НАЗНАЧЕНИЕ

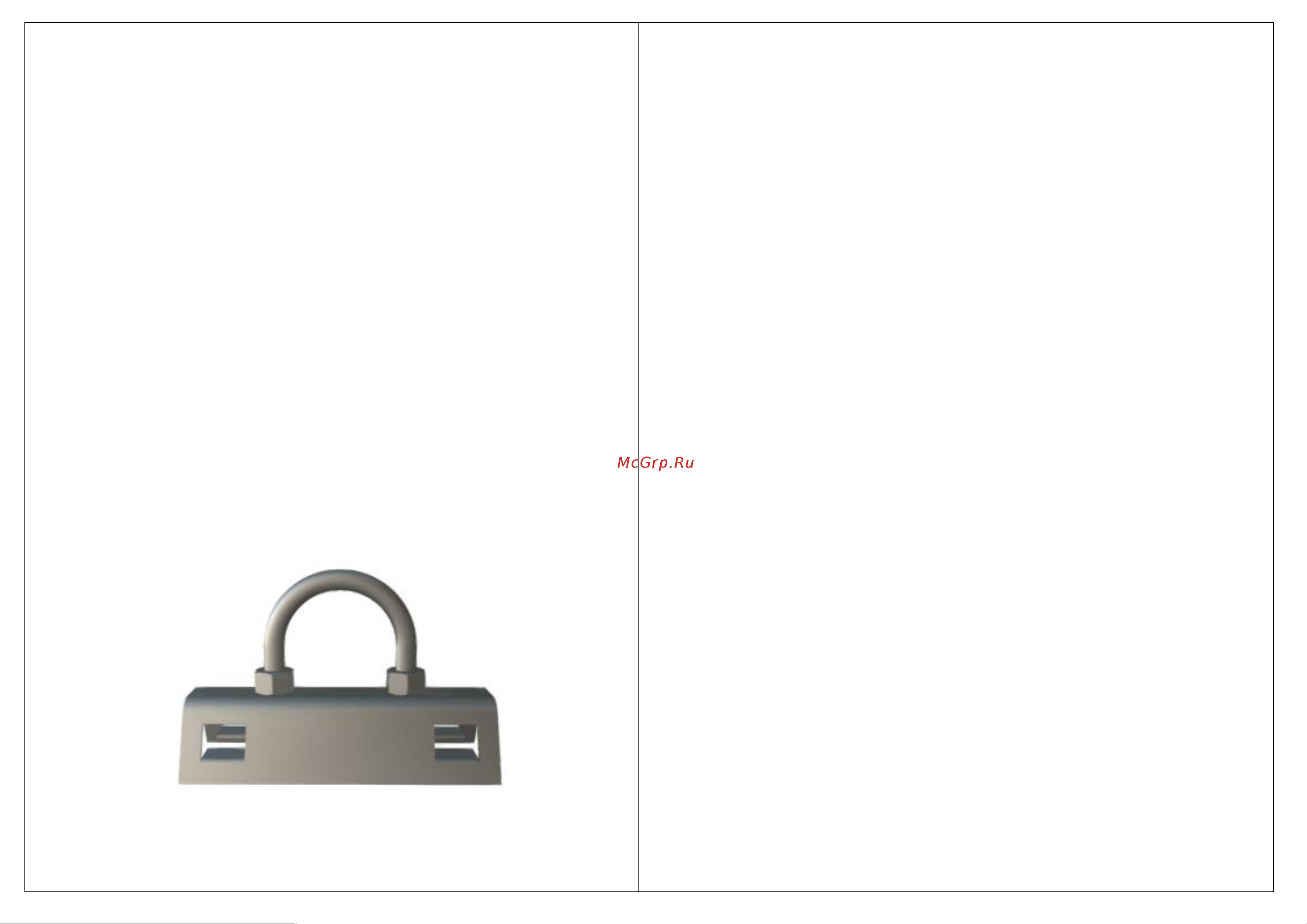

1.1 Узел крепления натяжной УКН-01 предназначен для крепления

натяжных спиральных или анкерных зажимов. Крепится на опорах ВЛ до

20 кВ городского электрохозяйства, элементах зданий и сооружений с

помощью монтажной ленты. В комплект узла крепления УКН входит

площадка, скоба, 4 гайки, 2 шайбы, 2 стопорных кольца.

Узел крепления изготавливается из стали с защитным покрытием из цинка

в климатическом исполнении УХЛ1 ГОСТ 15150.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная рабочая нагрузка, кН -10;

Марка стали - Сталь, сталь 10;

Масса, кг -0,55;

Материал упаковки - картон, коробка.

4. УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатическое исполнение УХЛ-1 по ГОСТ 15150-69

Температура эксплуатации, °С ………………………………...от +40 до - 60

Относительная влажность воздуха при температуре 25 °C, % …….…..100

Атмосферное давление, не менее, кПа (мм рт. ст.) …………… …... 60 (450)

5. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Узел крепления натяжной УКН-01 соответствует техническим

характеристикам и признана годным к эксплуатации.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок составляет 12 месяцев с момента отгрузки продукции со

склада продавца.

Дата изготовления: 1 мая 2018 г.
