3 / 10

ВДТ TX³

Двухполюсные до 63 A

Кат. №: 4 030 00, 01, 02, 38, 39, 40

4. МОНТАЖ И ПОДКЛЮЧЕНИЕ

(продолжение)

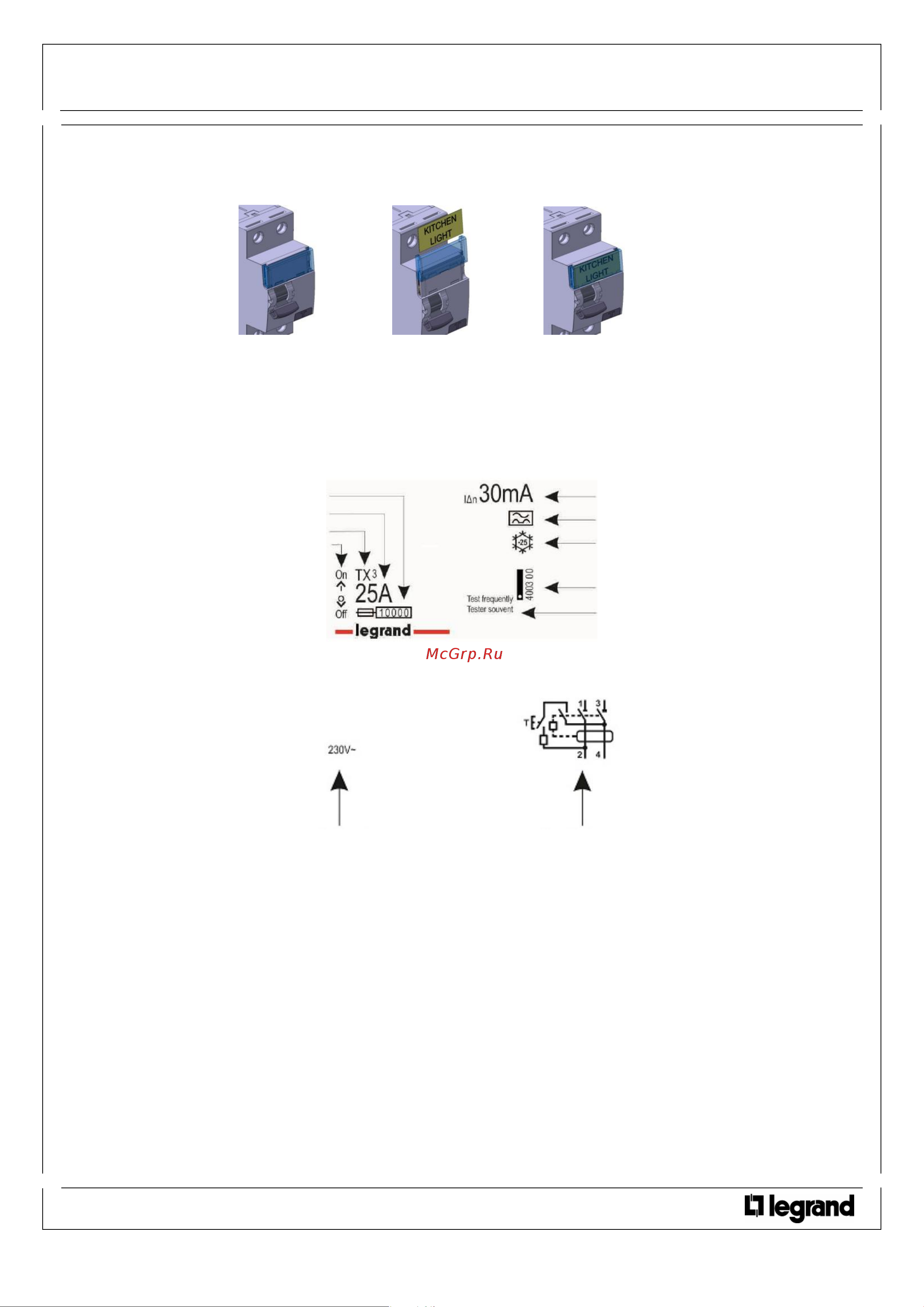

Маркировка цепей:

. Для идентификации цепей используются таблички, вставляемые в держатель маркировки спереди на аппарате

5. ОБЩИЕ ХАРАКТЕРИСТИКИ

Система заземления сети:

. IT, TT и TN

Маркировка

. Маркировка лицевой панели: (на устройстве напечатана следующая информация)

. Маркировка верхней панели: (на устройстве напечатана следующая информация)

Напряжение питания кнопки “Test”:

. 30 мA - тип AC: от 180 В до 250 В~

. 300 мA - тип AC: от 115 В до 250 В~

Номинальный условный ток короткого замыкания:

. Inс = 10 кA согласно стандарту МЭК/EN 61008-1

Номинальный условный дифференциальный ток короткого замыкания

. Ic = 10 кA согласно стандарту МЭК/EN 61008-1

Номинальная дифференциальная включающая и отключающая способность:

. Im = 1000 A согласно стандарту МЭК/EN 61008-1

Номинальная включающая и отключающая способность:

Согласно стандарту МЭК/EN 61008-1

. In = 25 / 40 A : Im = 500 A

. In = 63 A : Im = 630 A

Паспорт: F01540RU/01

Внесены изменения: 30/05/2014

Создан: 19/03/14

Значение тока Inc

Номинальный ток

Наименование серии

Индикация состояния

контактов

Номинальный отключающий дифференциальный ток

Тип

Мин. рабочая температура

Кат №

Схема

Номинальное напряжение

Периодическая проверка

нажатием кнопки Test
