12

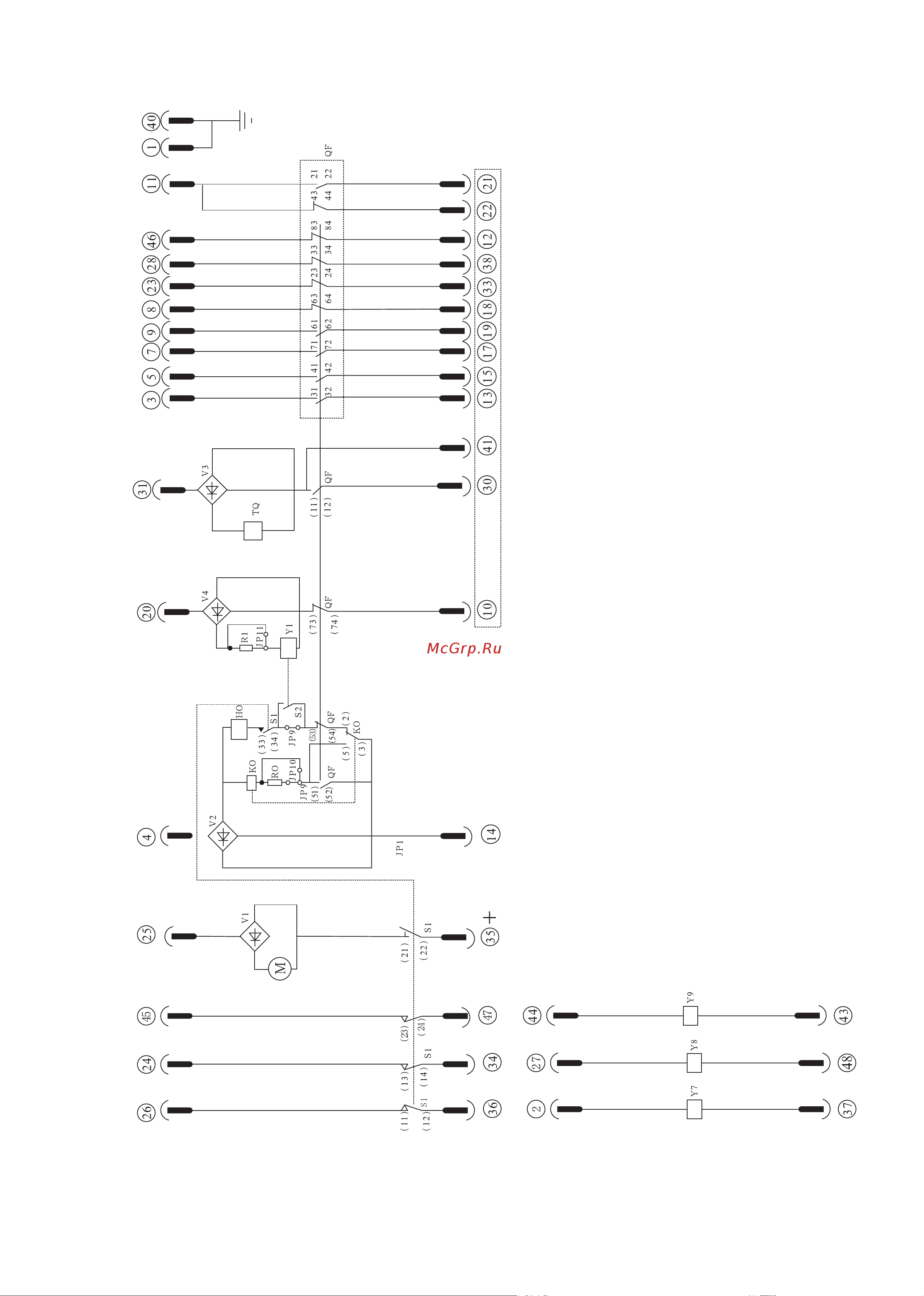

5.2 Внутренняя схема выключателя стационарного исполнения
Рис. 11
Схема мотора-редуктора
привода взвода пружины
Цепь включения
выключателя
Цепь
блокировки
выключателя
Цепь выключения
выключателя
Y7-Y9 - независимые расцепители максимального тока
QF - контакты положения выключателя
R0 - резистор
К0 - варистор
V1 - выпрямитель
S1 - контакты положения пружины
М - мотор-редуктор привода взвода пружины
TQ - катушка отключения
HQ - катушка включения
Y1 - катушка эл.- магнитной блокировки включения выключателя
