СОДЕРЖАНИЕ

1 НАЗНАЧЕНИЕ ........................................................................................................................................................................... 2

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ...................................................................................................................................... 3

3 УСТРОЙСТВО И РАБОТА ВЫКЛЮЧАТЕЛЯ ........................................................................................................................... 4

4 ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ..................................................................................................................... 9

5 СХЕМА ВНУТРЕННЕГО ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ ................................................................................................ 11

6 КОМПЛЕКТНОСТЬ ................................................................................................................................................................... 13

7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ............................................................................................................................................ 13

8 УКАЗАНИЯ ПО МОНТАЖУ ...................................................................................................................................................... 13

9 УСЛОВИЯ И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ....................................................... 14

10 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ ................................................................................................................................ 15

11 УТИЛИЗАЦИЯ......................................................................................................................................................................... 15

12 ГАРАНТИИ ИЗГОТОВИТЕЛЯ ................................................................................................................................................ 15

1 НАЗНАЧЕНИЕ

Вакуумный выключатель BB/EKF-10 предназначен для эксплуатации в составе распределительных устройств в

качестве блока защиты и управления устройствами электросетей и силовыми устройствами промышленных пред-

приятий в сетях трехфазного переменного тока с номинальным напряжением 6/10 кВ с изолированной или зазем-

ленной через дугогасящий реактор или резистор нейтралью.

Габаритные и присоединительные размеры выключателей позволяют устанавливать их не только во все типы ка-

мер сборных одностороннего обслуживания, выпускаемых на сегодняшний день, но и устанавливать их при замене

отслуживших свой срок силовых выключателей.

данная серия вакуумных выключателей имеет возможность как стационарной установки, так и установки на вы-

катную тележку для упрощения обслуживания выключателей. Внешний вид выкатного и стационарного исполне-

ний выключателя представлен на рисунке 1.

Вакуумный выключатель соответствует требованиям ГОСТ Р 52565-2006, ГОСТ 18397-86.

Климатическое исполнение и категория размещения выключателей по ГОСТ 15150-69 – У3.

Структура условного обозначения

Ток вторичных цепей

Независимый расцепитель

Максимальный расцепитель тока: t-1 (1 шт.) / t-2 (2 шт.) / t-3 (3 шт.)

Расцепитель минимального напряжения

Расположение блокировки внешних устройств:

plb - правая и левая; pb - правая; lb - левая;

Электромагнитная блокировка

включения при отсутствии оперативного питания

Электромагнитная блокировка

перемещения выкатного элемента

Межфазное расстояние

Исполнение: V- выкатной / S-стационарный

Номинальный ток

Номинальный ток отключения

PPT22 NR T3 MR PLB BV BT 21 S 12 20

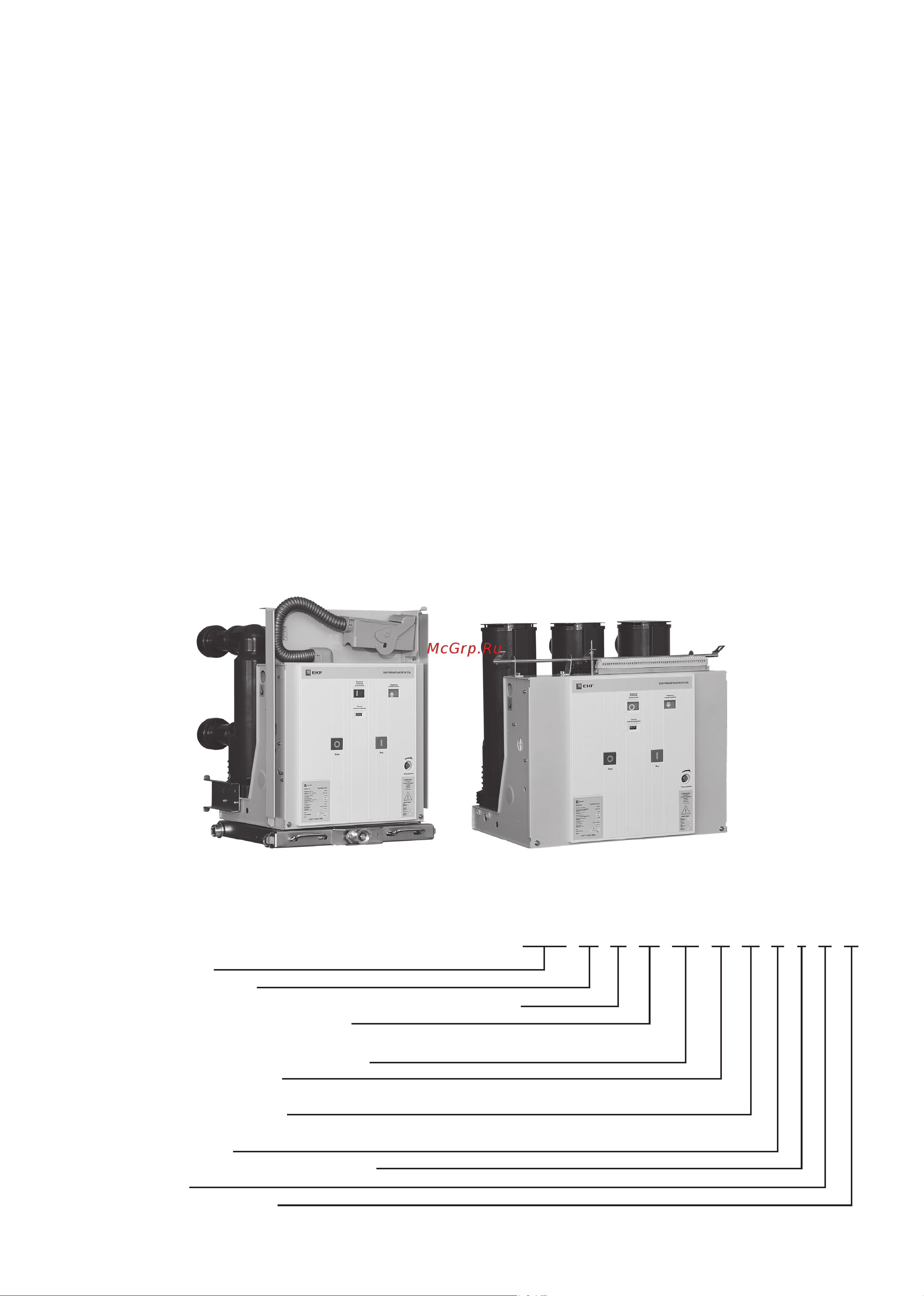

Рис. 1 – Выкатной и стационарный вакуумные выключатели
