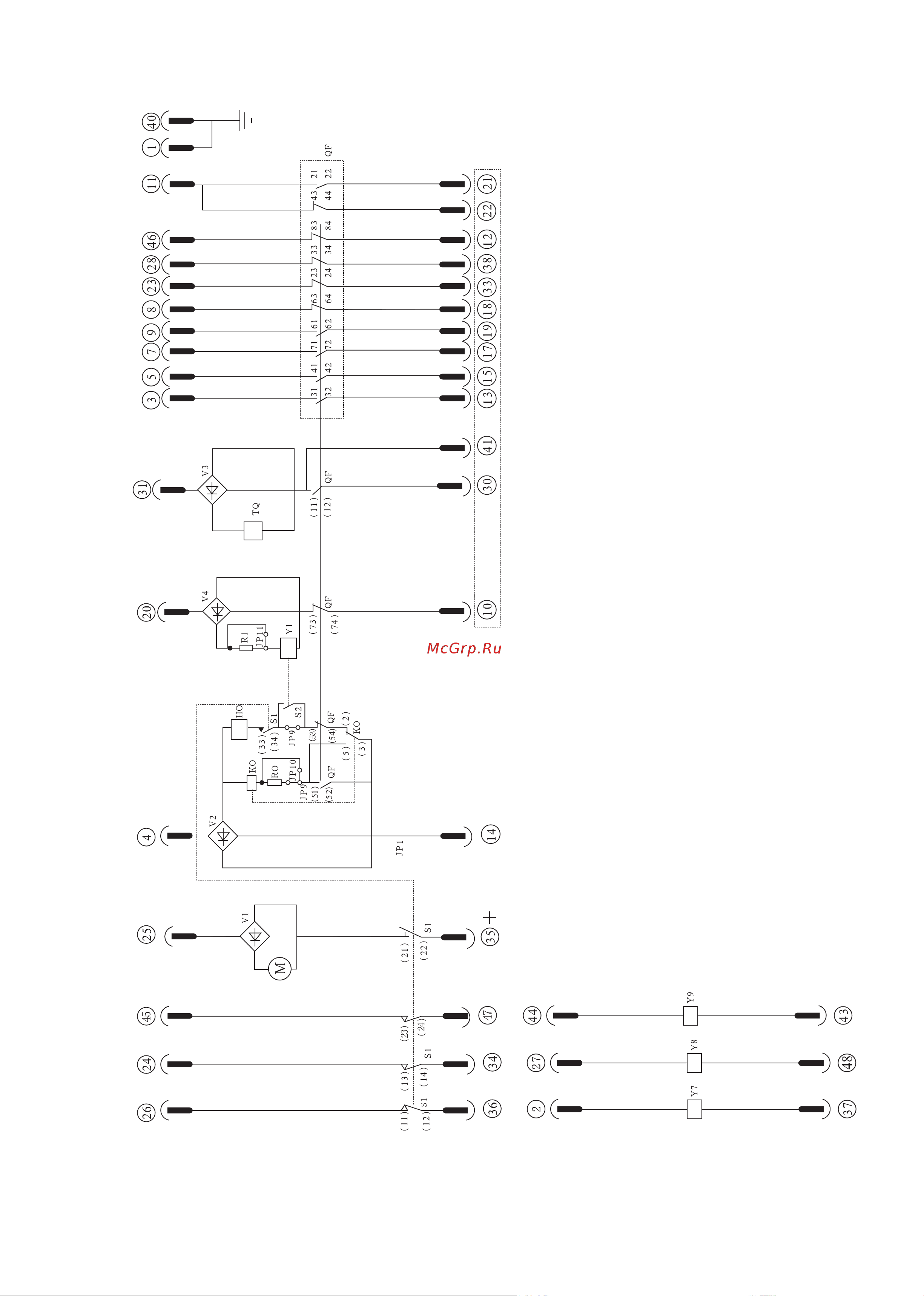

5.2 Внутренняя схема выключателя стационарного исполнения

Рис. 11

Схема мотора-редуктора

привода взвода пружины

Цепь включения

выключателя

Цепь

блокировки

выключателя

Цепь выключения

выключателя

Y7-Y9 - независимые расцепители максимального тока

QF - контакты положения выключателя

R0 - резистор

К0 - варистор

V1 - выпрямитель

S1 - контакты положения пружины

М - мотор-редуктор привода взвода пружины

TQ - катушка отключения

HQ - катушка включения

Y1 - катушка эл.- магнитной блокировки включения выключателя
