1 – Разъем подключения внешних вспомогательных

цепей;

2 – Индикатор положения выключателя;

3 – Индикатор взвода пружины;

4 – Счетчик количества циклов;

5 – Кнопка «Включение»;

6 – Кнопка «Отключение»;

7 – Рукоятка для взвода пружины;

8 – Рукоятка для выкатного элемента

(для выкатного исполнения).

1 – Корпус;

2 – Полюс с камерами дугогасительными вакуумными

(ВДК);

3 – Выводы полюсов главной цепи;

4 – Выкатной элемент.

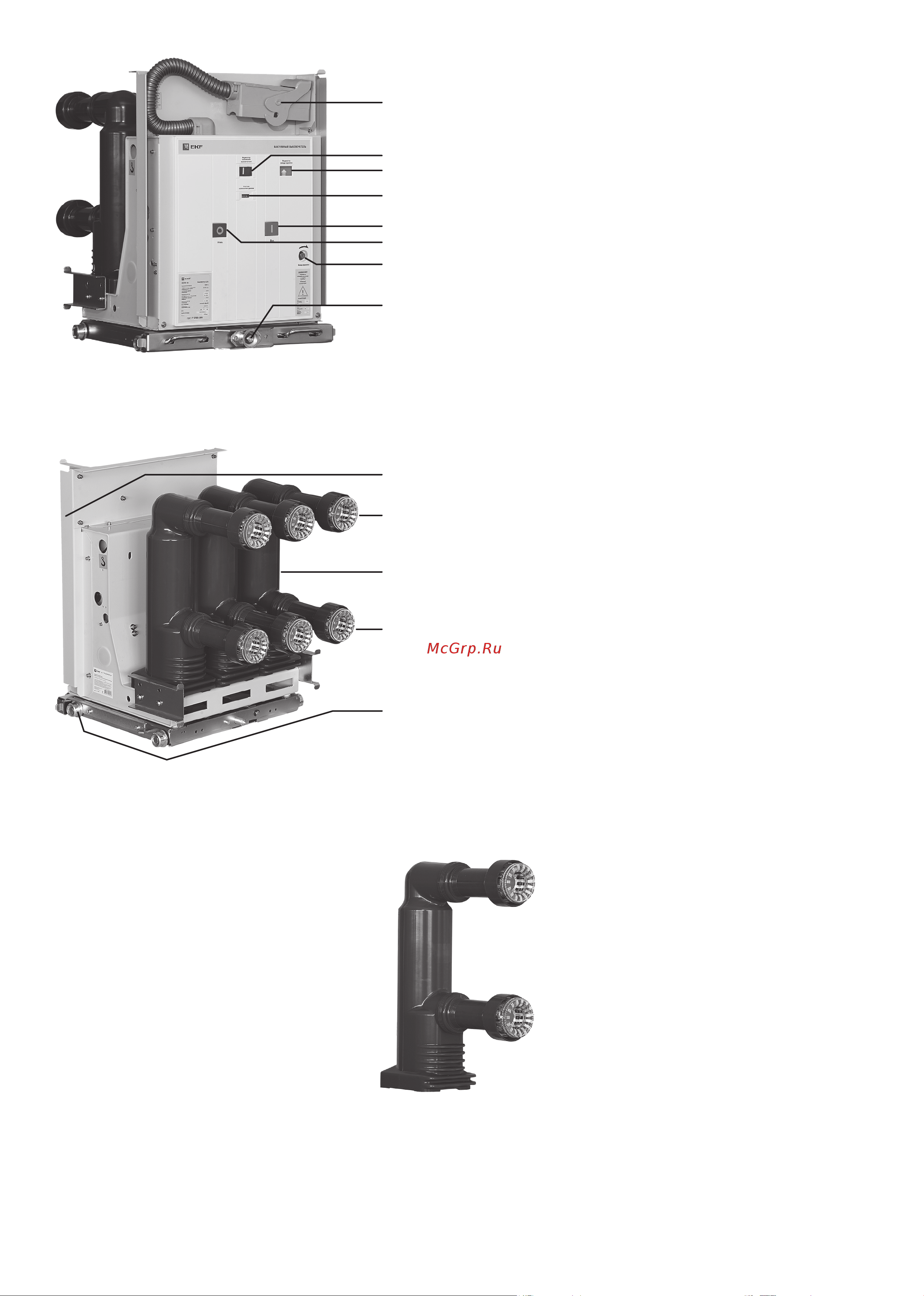

Рис. 2 - Передняя панель вакуумного выключателя

Рис. 3 - Общий вид вакуумного выключателя

Рис. 4 - Литой полюс главной цепи
