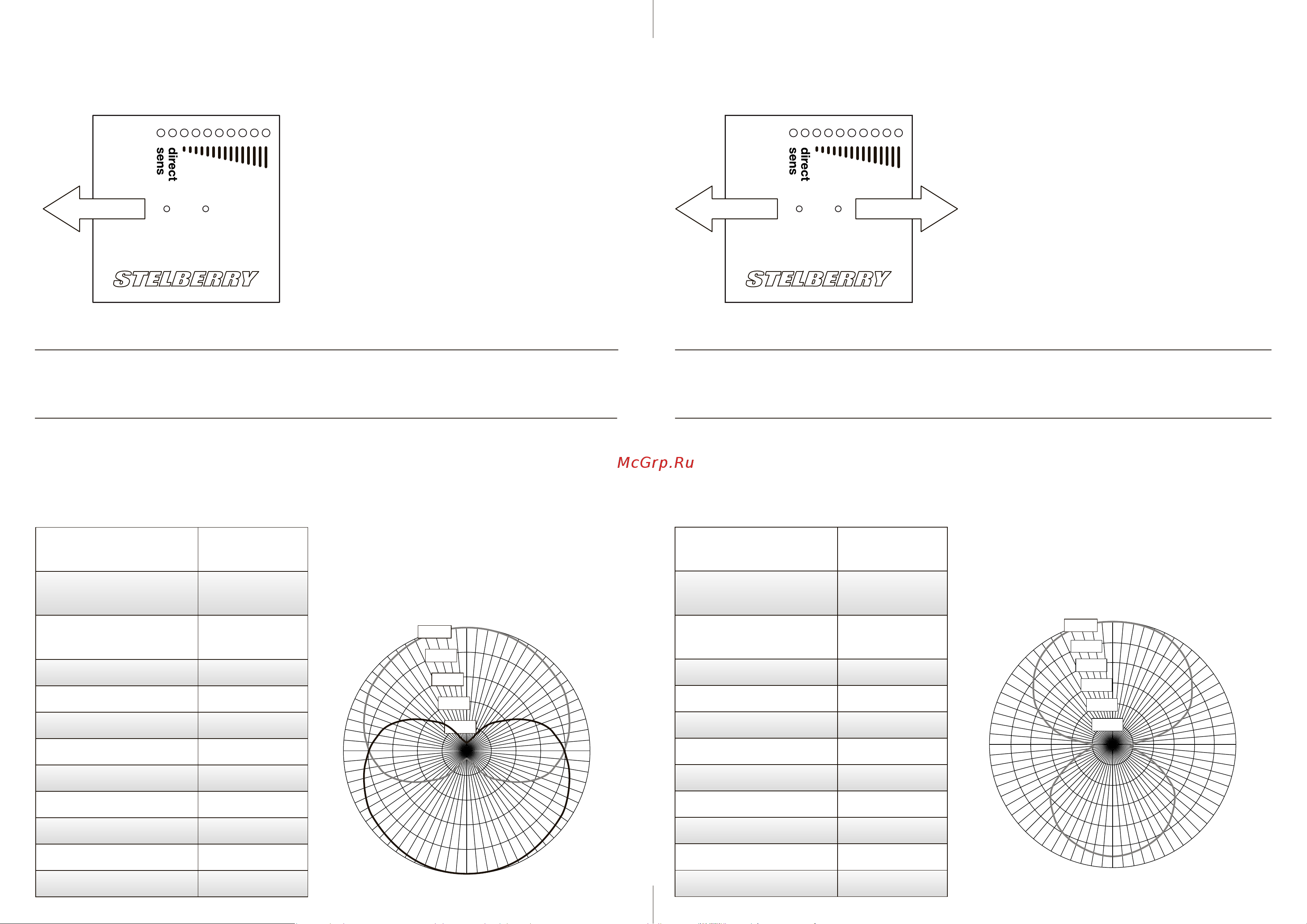

Подключение однонаправленного микрофона Stelberry M-1000
и указание направленности
Технические характеристики
микрофона Stelberry M-1200
Диаграмма направленности
микрофона Stelberry M-1200
( при максимальном значении
регулировки направленности)
Полоса пропускания
Ослабление окружающих
шумов
Диапазон регулировки
чувствительности
Акустическая дальность
Внешнее звуковое давление
Частота оцифровки
Дискретизация
Отношение сигнал/шум
Напряжения питания
Потребляемый ток
Температурный диапазон
Габаритные размеры
300....4000 Гц
(Речевой дапазон)
до - 46 дБ
( 198 раз )
- 15...+16 дБ
( 35 раз )
до 3 метров
до 94 дБ SPL
44 100 Гц
16 бит
63 дБ
+ 5В...+ 48 Вольт
20...30 мА
0...+50° С
100х48х6 мм
Технические характеристики
микрофона Stelberry M-1100
Диаграмма направленности
микрофона Stelberry M-1100
( при максимальном значении
регулировки направленности)
Полоса пропускания
Ослабление окружающих
шумов
Диапазон регулировки
чувствительности
Акустическая дальность
Внешнее звуковое давление
Частота оцифровки
Дискретизация
Отношение сигнал/шум
Напряжения питания
Потребляемый ток
Температурный диапазон
Габаритные размеры
300....4000 Гц
(Речевой дапазон)
до - 26 дБ
( 20 раз )
- 15...+16 дБ
( 35 раз )
до 3 метров
до 94 дБ SPL
44 100 Гц
16 бит
63 дБ
+ 5В...+ 48 Вольт
10...15 мА
0...+50° С
48х48х6 мм
Подключение двунаправленного микрофона Stelberry M-1100
и указание направленности
330�
315�
300�
285�
270�
255�
240�
225�
210�
195�
180�
165�
150�
135�
120�
105�
90�
75�
60�
45�
30�
15�
0�
0 дБ
-5 дБ
-10 дБ
-25 дБ
-20 дБ
-15 дБ
330�
315�
300�
285�
270�
255�
240�
225�
210�
195�
180�
165�
150�
135�
120�
105�
90�
75�
60�
45�
30�
15�
0�
0 дБ
-10 дБ
-20 дБ
-30 дБ
-40 дБ
направленность
Регулировка направленности и чувствительности микрофона
Для включения меню, необходимо черный провод соединить с
зеленым. После окончания регулировки, черный провод нужно
отсоединить, для блокировки меню. Соединять и отсоединять черный
провод, желательно, при отключенном питании.
direct - направленность
sens - чувствительность
Переключение между направленностью и чувствительностью
осуществляется нажатием на джойстик.
Для регулировки уровней, необходимо перемещать джойстик влево
или вправо. Индикация покажет уровень направленности или
чувствительности.
В каждом элементе индикации, при регулировке direct, содержится 8
шагов джойстика. Чем выше уровень индикации, тем выше
направленность и соответственно меньше угол. При минимальном
уровне индикации микрофон становится всенаправленным.
В каждом элементе индикации, при регулировке sens, содержится 4
шага джойстика. При увеличении чувствительности, увеличивается
уровень индикации.
направленность направленность
Регулировка направленности и чувствительности микрофона
Для включения меню, необходимо черный провод соединить с
зеленым. После окончания регулировки, черный провод нужно
отсоединить, для блокировки меню. Соединять и отсоединять
черный провод, желательно, при отключенном питании.
direct - направленность
sens - чувствительность
Переключение между направленностью и чувствительностью
осуществляется нажатием на джойстик.
Для регулировки уровней, необходимо перемещать джойстик влево
или вправо. Индикация покажет уровень направленности или
чувствительности.
В каждом элементе индикации, при регулировке direct, содержится
8 шагов джойстика. Чем выше уровень индикации, тем выше
направленность и соответственно меньше угол. При минимальном
уровне индикации микрофон становится всенаправленным.
В каждом элементе индикации, при регулировке sens, содержится 4
шага джойстика. При увеличении чувствительности, увеличивается
уровень индикации.
Назначение проводов
красный - питание (от 5 до 48 Вольт), зеленый и экран - общий, жёлтый - линейный аудиовыход, чёрный - включение меню. Для
включения меню, необходимо черный провод соединить с зеленым или экраном. После окончания регулировки, для блокировки меню,
черный провод нужно отсоединить . Соединять и отсоединять черный провод, желательно, при отключенном питании.
Назначение проводов
красный - питание (от 5 до 48 Вольт), зеленый и экран - общий, желтый - линейный аудиовыход, чёрный - включение меню. Для
включения меню, необходимо черный провод соединить с зеленым или экраном. После окончания регулировки, для блокировки меню,
черный провод нужно отсоединить . Соединять и отсоединять черный провод, желательно, при отключенном питании.
