Поз.

Наименование

Кол-во, шт.

1

Перекладина длинная

2

2

Перекладина короткая

2

3

Ножка для ванны длинная

3

4

Ножка для ванны короткая

2

5

Шпилька М12 L=300 мм.

2

6

Шпилька М12 L=230 мм.

3

7

Шпилька М12 L=180 мм.**

1

8

Шпилька М12 L=160 мм.**

1

9

Шпилька М12 L=140 мм.**

1

10

Винт 3,5х35

4

11

Шайба М8

4

12

Шуруп 8х50

4

13

Гайка М12

22*

14

Винт 4,2х13

10

15

Опора

7

16

Винт 4х60

3

17

Дюбель 8х60

3

Palatino Linotype

18

Крючок

3

19

Шайба М6

3

20

Упор*

3

*Применяется для установки фронтальной

панели. 3 гайки М12 необходимы для

установки упоров в монтаже фронтальной

панели.

**Шпильки L=180;160 мм. применяются

на ваннах Classic/Elegance;

шпильки L=160;140 мм.

применяются на ваннах

Modern и на остальные

ванны.

Короткая шпилька

устанавливается ближе

к сливу.

1

2

12

12

**крепление ванны к стене производить

по аналогии с ванной 1200

11

Закладная

Стена

Борт ванны

16

11

17

18

19

3

3

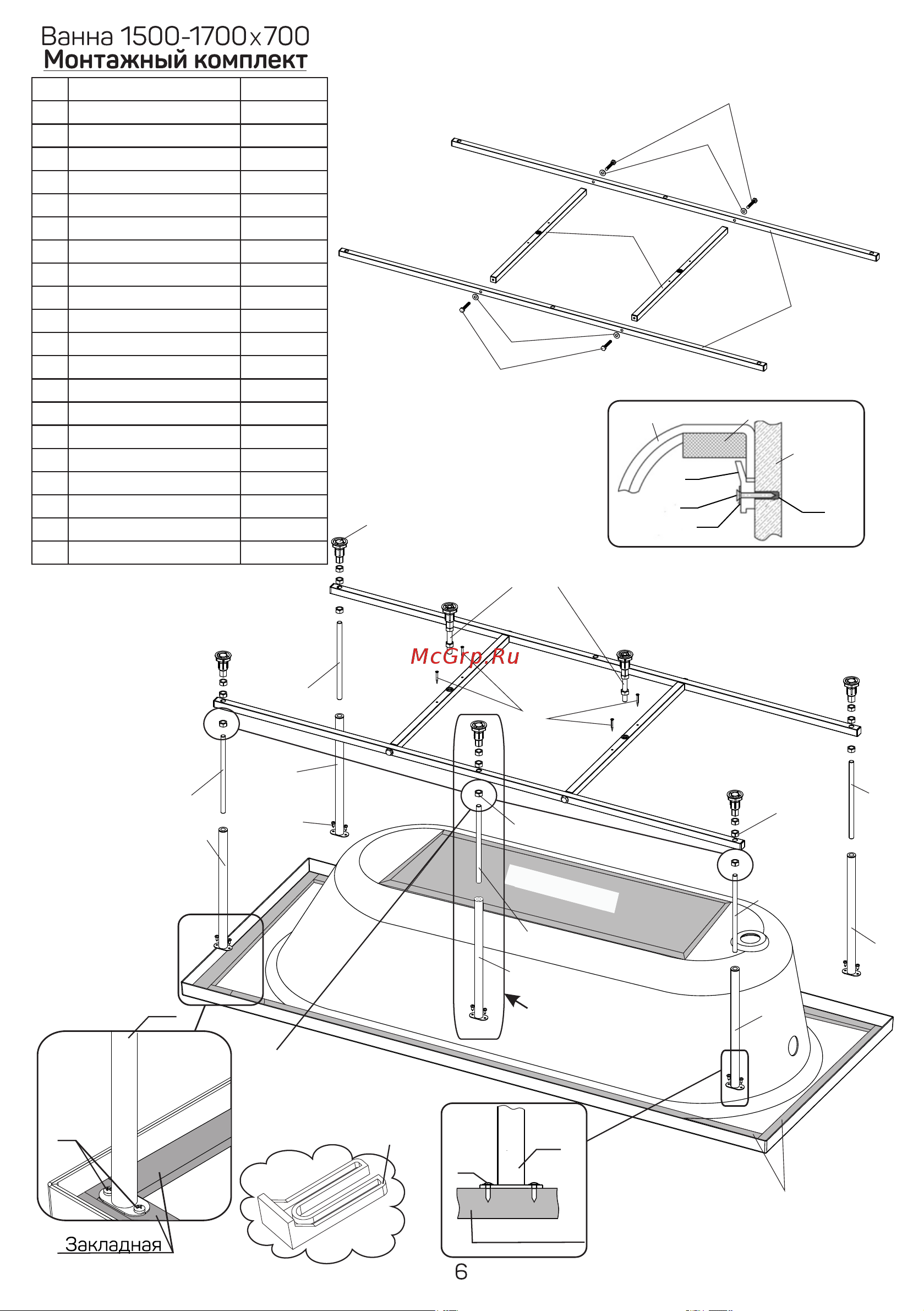

Места установки

упоров крепления

лицевой панели

Закладная

Закладная

Закладная

4

7,8,9

6

10

15

14

14

3

4

5

5

6

13

14

Упор (20)

3

6

14

4

Данная ножка

устанавливается

на лицевой стороне

ванны

см. Рекомендации по установке
