www.ventart.ru

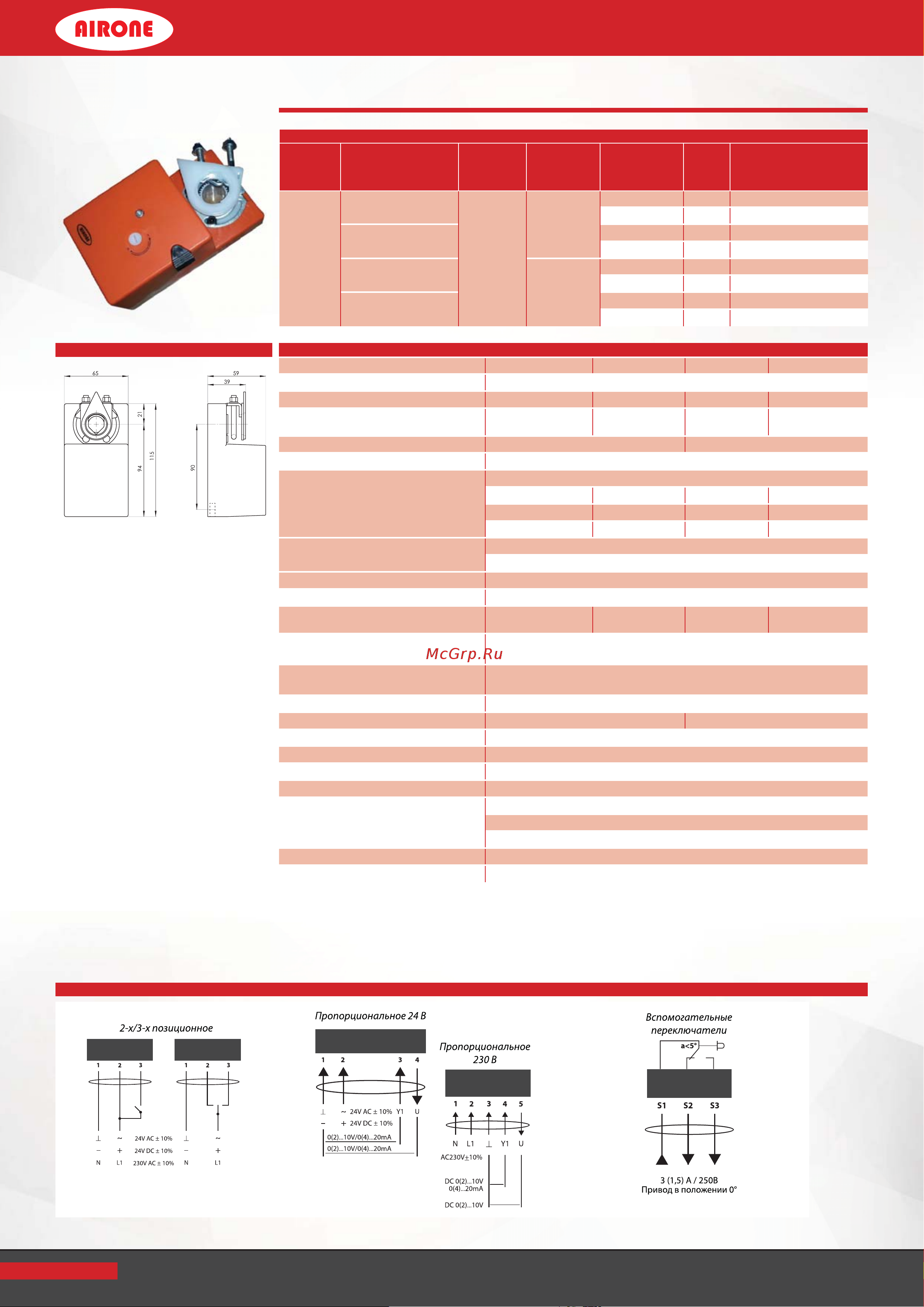

ЭЛЕКТРОПРИВОД БЕЗ ПРУЖИННОГО ВОЗВРАТА

VA02N...

ТАБЛИЦА ВЫБОРА МОДЕЛЕЙ

Крутящий

момент

Управление

Площадь

заслонки

Электропи-

тание

Вспомога-

тельные пере-

ключатели

Вес,кг Модель

2 Нм

2-x/3-x позиционное

< 0.4 м²*

24 B AC/DC

- 0,49 VA02N24

1SPDT** 0,53 VA02N24S

Пропорциональное

- 0,50 VA02N24PI

1SPDT** 0,54 VA02N24PIS

2-x/3-x позиционное

230 B AC

- 0,51 VA02N220

1SPDT** 0,55 VA02N220S

Пропорциональное

- 0,51 VA02N220PI

1SPDT** 0,55 VA02N220PIS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель VA02N24(S) VA02N24PI(S) VA02N220(S) VA02N220PI(S)

Крутящий момент

2 Нм

Время срабатывания

15-25 c 20-35 с 15-25 с 20-35 с

Управление

2-x/3-x позиционное

0(2)-10 В/

0(4)-20 мА

2-x/3-x

позиционное

0(2)-10 В/

0(4)-20 мА

Напряжение

24 B AC/DC 230 B AC

Частота

50/60 Гц (АС)

Мощность

- во время вращения

- в состоянии покоя

- расчетная

3,0 Вт 3,0 Вт 3,0 Вт 3,0 Вт

0,5 Вт 0,5 Вт 0,7 Вт 0,7 Вт

3,0 ВА 3,0 ВА 3,0 ВА 3,0 ВА

Угол поворота

-настройка

0~90°

0~90° (бесступенчато)

Направление вращения

выбор направления вращения переключателем на корпусе

Уровень шума

<45 дБА

Сигнал обратной связи

0(2)-10В/

0(4)-20 мА

- 0(2)-10В

Электрическое

подключение

подсоедиенный кабель 1м

Вспомогательные

переключатели

3 (1,5) A, 230 В

Степень защиты

IP54

Класс защиты

III низкое напряжение II

Влажность окружающей среды

95% RH без конденсации

Температура окружающей среды

-30~+50 ºC

Температура хранения

-40~+70 ºC

Срок службы

60 000 циклов

Механическое подключение

- круглых штоков

- квадратных штоков

от ø6 до ø16 мм

от 5×5 до 12×12 мм

Ручное управление

Вывод из зацепления с помощью кнопки на корпусе

Соответствие стандартам

ISO, CE, EAC

РАЗМЕРЫ мм

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

* Площадь заслонки указана ориентировочно. Для правильного выбора электропривода нужно учитывать данные производителя заслон-

ки (размеры, исполнение), влияния воздушного потока, условия монтажа.

** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.
