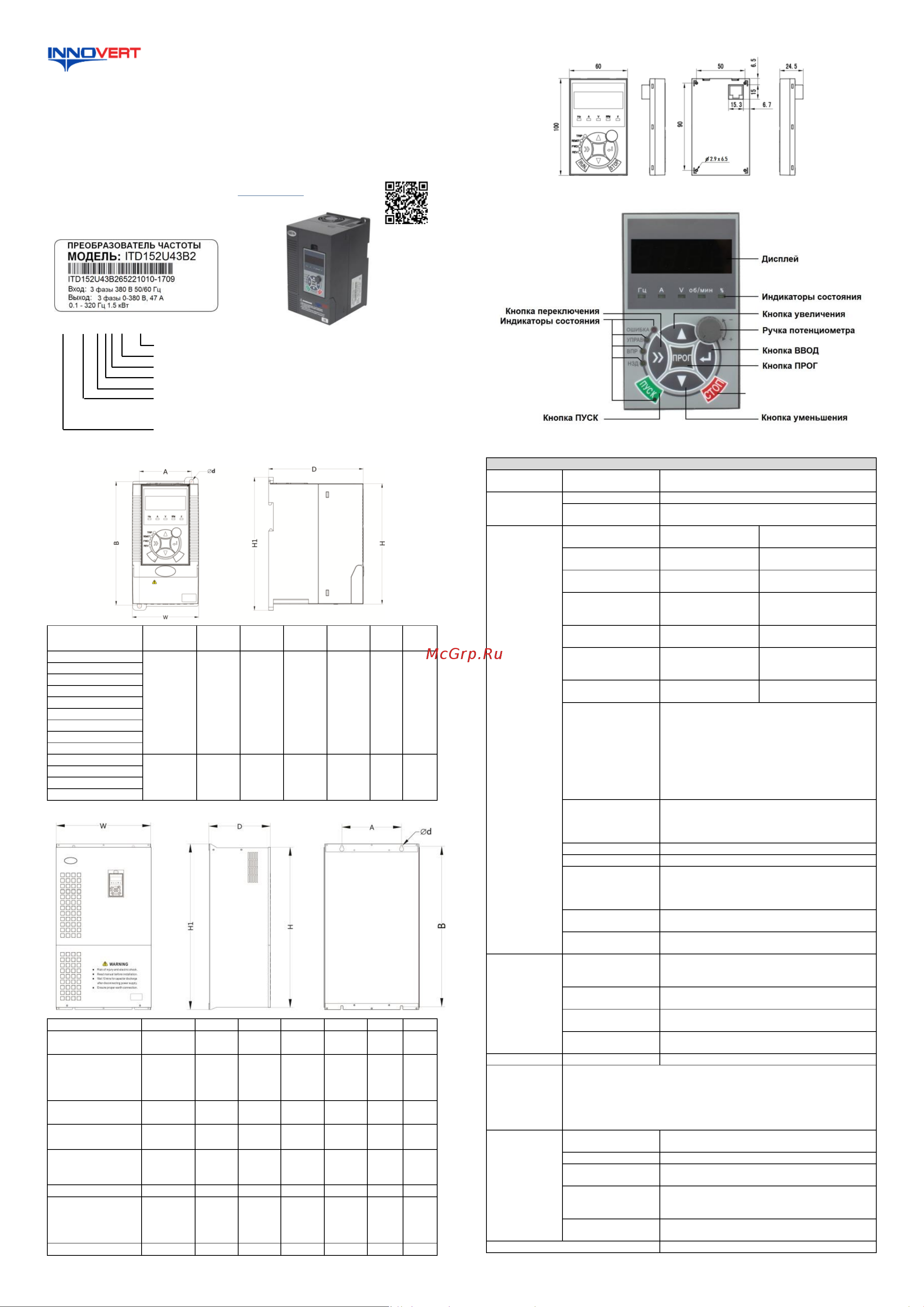

Преобразователь частоты
INNOVERT ITD
Краткое описание*
1. ВВЕДЕНИЕ
Благодарим Вас за выбор высококачественного преобразователя частоты с векторным
управлением. В устройстве INNOVERT ITD использована уникальная современная
технология бессенсорного векторного управления скоростью и моментом. Рисунки и схемы
в данной инструкции приведены для удобства описания; они могут отличаться в деталях от
модернизированных версий преобразователя.
Данное описание должно храниться у конечного пользователя для проведения технического
обслуживания.
*Подробная инструкция на сайте http://innovert.ru/ в разделе
«Документация».
2. ОБОЗНАЧЕНИЕ
ITD 222 U 4 3 B2_0102
Вариант программного обеспечения: В2; В3
Количество фаз напряжения питания преобразователя
Входное напряжение: 2 – 220В, 4 – 380В
Аппаратные средства преобразователя: U – universal,
Обозначение мощности преобразователя, вычисляемой в Вт,
первые две цифры – множитель, третья цифра
- количество нулей
Тип преобразователя: ITD
3. РАЗМЕРЫ (мм)
Преобразователи мощностью 0,25 – 4 кВт (версия B2)
Модель
H
W
D
H1
A
B
d
ITD251U21B2
150
83
120
166
65
153
5
ITD401U21B2
ITD551U21B2
ITD751U21B2
ITD112U21B2
ITD152U21B2
ITD751U43B2
ITD112U43B2
ITD152U43B2
ITD222U21B2
200
120
140
215
98
202
5
ITD222U43B2
ITD302U43B2
ITD402U43B2
Преобразователи мощностью 5,5 – 220 кВт (версия B3)
Модель
W
D
H1
A
B
d
ITD552U43B3
ITD752U43B3
155
180
285
120
270
7
ITD113U43B3
ITD153U43B3
ITD183U43B3
ITD223U43B3
192
185
340
150
323
7
ITD303U43B3
ITD373U43B3
270
200
450
200
430
7
ITD453U43B3
ITD553U43B3
320
248
560
240
540
9
ITD753U43B3
ITD903U43B3
ITD114U43B3
380
248
665
240
640
9
ITD134U43B3
465
355
750
380
719
11
ITD164U43B3
ITD184U43B3
ITD204U43B3
ITD224U43B3
400
400
1400
460
1270
13
ITD254U43B3
500
420
1600
560
1460
13
Схема рабочего пульта управления и монтажные размеры
4. ОПИСАНИЕ КНОПОК
5. ХАРАКТЕРИСТИКИ
Технические характеристики серии ITD
Ввод
Диапазон
напряжения
трёхфазное: 304~456 В
однофазное: 176~264 В
Вывод
Частота
0,00~320,00 Гц (0,0~3200,0Гц)
Перегрузочная
способность
150% в течение 1 мин, 180% в течение 20 с;
Основные
функции
Режим управления
Векторный
бессенсорный
Скалярный (V/F)
Крутящий момент
при пуске
0,5 Гц 150%
1,5 Гц 150%
Диапазон
регулирования
1:100
1:50
Точность
поддержания
частоты
± 0,2%
± 0,5%
Управление
моментом
есть
нет
Точность
поддержания
момента
± 10%
----
Время реакции на
изменение момента
<20 мс
----
Ключевые функции
Переключение векторного режима по скорости /
по моменту. Многофункциональные клеммы
ввода/вывода. Работа с предустановленными
скоростями (до 15 скоростей). Простой PLC-
режим. Автоподхват. Компенсация скольжения.
Ограничение по току. S-кривая ускорения/
замедления. Контроль и ограничение момента.
ПИД-регулятор. Функция автоматической
регулировки напряжения
Регулировка
частоты
Аналоговое задание 0-10В, 4-20мА, с помощью
потенциометра панели управления, цифровой
связью RS485, электронным потенциометром
(UP/DOWN), через импульсный вход
Время уск./замедл.
0,1~3600 с
Частота при пуске
0,00~60,00 Гц
Торможение
постоянным током
Частота активации торможения DC: 0,00~300 Гц;
Ток торможения DC: 0~100%;
Время торможения DC: 0,0~30,0 с; Быстрая
активация торможения DC без времени задержки
Торможение
магнитным полем
Быстрое замедление посредством добавления
магнитного потока двигателя
Динамическое
торможение
400 В: Напряжение действия тормоза 650~750 В
200 В: Напряжение действия тормоза 360~390 В
Функции
управления
Копирование
параметров
Загрузка и выгрузка параметров посредством
пульта управления. Пользователь может
запретить копирование загруженных параметров.
Обычная шина
постоянного тока
ITD поддерживает обычную шину DC для
нескольких приводов.
Независимый
воздушный канал
Конструкция независимого воздушного канала
повышает электрическую надежность.
Самодиагностика
при подаче питания
Автоматическая идентификация внутренних и
периферических контуров при подаче питания
Связь
Протокол RS485
Протокол связи ModBus-RTU
Защита от
Межфазного КЗ
КЗ между фазой и контуром
заземления
Перенапряжения
Защита IGBT модуля
Обрыва фаз на входе и выходе
Перегрузки приводов/ двигателя
Сбоя подачи питания при работе
Сверхтока
Повышенного/пониженного
напряжения
Перегрева
Окружающая
среда
Окружающая
температура
-10 ~ +40ºC (без обледенения)
Влажность
5~95% (без образования конденсата)
Вибрация
3,5 мм, 2~9 Гц; 10 м/с
2
, 9~200 Гц; 15 м/с
2
,
200~500 Гц
Высота
0~2000 м; возможно выше 1000 м при
уменьшении номинальной нагрузки. Понижается
на 1% при увеличении на 100 м.
Температура
хранения
−40~ +70ºC
Класс защиты корпуса
IP20
Кнопка СТОП/СБРОС
Версия ПО и аппаратного исполнения
