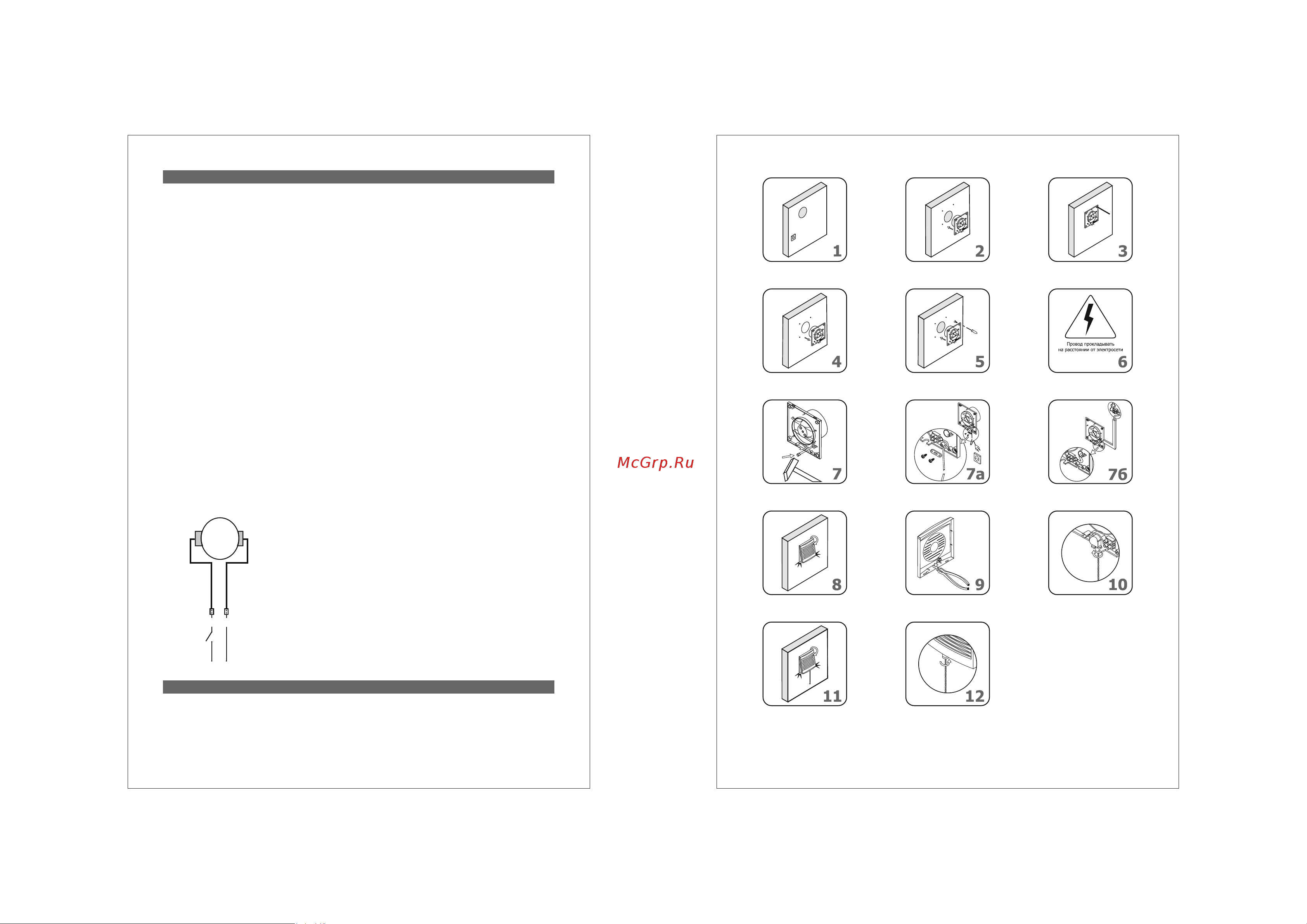

1.2. Схема подключения.

МОТОР

220 V

L N

Подключение вентиляторов должно осуществляться

через выключатель с зазорами не менее 3 мм.

УСТАНОВКА:

Вентиляторы EVENT устанавливаются:

- непосредственно в стене здания;

- на входе вентиляционных каналов.

Вентиляторы EVENT приспособлены к настенному монтажу.

После распаковки вентилятора требуется проверить:

- состояние проводки - на нарушение изоляции;

- корпус вентилятора (на наличие трещин, деформаций, лопасти вентилятора не долж-

ны соприкасаться с туннелем).

Вышеуказанные действия рекомендуется выполнить в связи с возможными повреждения-

ми во время транспортировки.

Если не обнаружено вышеперечисленных повреждений можно приступать к монтажу

вентилятора в месте назначения:

- приготовить электрическое подключение;

- закрепить вентилятор в вентиляционном канале;

- отметить расположение монтажных отверстий;

- вынуть вентилятор из туннеля;

- высверлить отверстия под дюбеля;

- снова закрепить вентилятор в месте назначения;

- докрутить шурупы;

- в передней стенке выломать заглушку под кабель;

- соединительный провод отключить от сети;

- проложить провод под крепление и закрепить его;

- концы проводов закрепить в коннекторе и прикрутить или воткнуть (в зависимости от

модели используются коннекторы резьбовые или распорные) так, чтобы концы проводов

не соприкасались и не замыкали;

- закрепить переднюю стенку на корпусе, обращая внимание на то, чтобы красный гла-

зок был совмещен с индикатором на корпусе.

ЭКСПЛУАТАЦИЯ:

Вентиляторы EVENT не требуют частых и детальных осмотров*. Приспособлены к непре-

рывной работе. Требуется по меньшей мере раз в год демонтировать и очистить вентиля-

тор от грязи, а также произвести осмотр мотора.

*в зависимости от существующих условий среды в месте работы вентилятора.

1.3. Установка.
