5 1

ÊÎÌÏËÅÊÒ ÏÎÑÒÀÂÊÈ

Изделие в сборе - 1шт.

Комплект крепежа - 1шт.

Боковые кронштейны в R-FAN-3К-1U - 2 шт., в R-FAN-6К-1U - 4 шт.

Паспорт - 1шт.

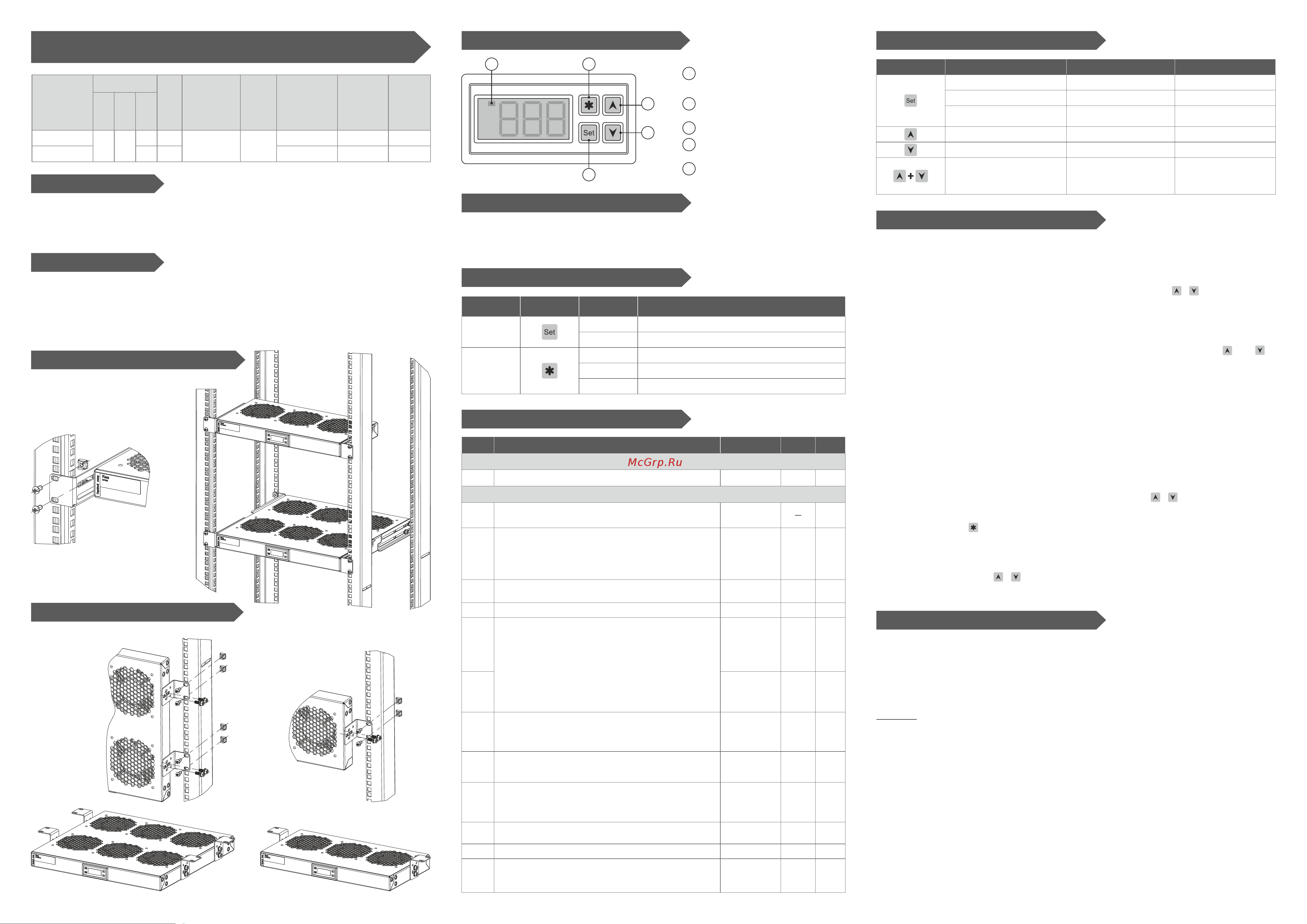

ÓÑÒÀÍÎÂÊÀ ÈÇÄÅËÈß

Модификация

Габариты (мм)

Вес

(кг)

В Ш Г

Номинальное

напряжение

(В)

Частота

(Гц)

Потребляемая

мощность

(Вт)

Общая

мощность

(свободный

воздушный

поток м /ч)

Уровень

шума

(dBA)

6х150=900

3х150=450

R-FAN-3К-1U

(1U)

405

170

R-FAN-6К-1U

350

4,0

7,0

230 50

3x43

6x43

1. Установите изделия на необходимую глубину, отпустив боковые винты

кронштейнов.

2. Зафиксируйте винты, прижимающие боковые кронштейны.

3. Зафиксируйте модуль на передних или задних вертикальных направляющих

винтами и гайками с фиксатором.

R-FAN-6K-1U R-FAN-3K-1U

Ìîäóëè âåíòèëÿòîðíûå ñåðèè R-FAN-3Ê-1U, R-FAN-6Ê-1U

Ñõåìà êðåïëåíèÿ â âåðòèêàëüíîì ïîëîæåíèè

Ñõåìà êðåïëåíèÿ ê þíèòîâûì íàïðàâëÿþùèì

ÊÎÍÒÐÎËËÅÐ

Кнопка выхода из режима

пользователя

Кнопка ввода параметров

Кнопки установки

температуры

Индикатор

Îïèñàíèå

Меню делится на пользовательское и меню для менеджеров.

В меню пользователя можно регулировать температуру контролера.

В меню менеджеров используется кодовая защита.

Èíñòðóêöèÿ èíäèêàòîðà

Световой

индикатор

Символ Состояние Значение

Вкл

Выкл

Вкл

Выкл

Вспышка

Настройка параметров

Измерение и контроль температуры

Работа вентилятора

Работа вентилятора приостановлена

Работа на охлаждение прекращена

Индикатор

Показатель

Меню

Описание

Диапазон

Умолч.

Ед.из.

Òàáëèöà ïàðàìåòðîâ

МЕНЮ ПОЛЬЗОВАТЕЛЯ

МЕНЮ АДМИНИСТРАТОРА

Температурная установка

SEt LSE~HSE 4.0 °С

PA1

Введите код меню для администраторов.

(УНИВЕРСАЛЬНЫЙ КОД 125)

00~250

DiFferential. Дифференциал срабатывания вентилятора.

Вентилятор остановится при достижении значения

рабочей точки (показания датчика), и запустится

при температуре равной значению рабочей точки

+ дифференциал. Примечание: значение 0 не допускается.

diF

0.0~30.0 2.0 °С

HSE

Higher SEt. Максимально возможное значение рабочей

точки.

LSE~99.0 90.0 °С

LSE

Lower SEt. Минимально возможное значение рабочей точки.

-50.0~HSE -50.0 °С

Средства защиты вентилятора

On time (compressor). Время включенного состояния

вентилятора при отказе датчика. Если значение

параметра 1 при OFt=0 вентилятор включен все время,

если OFt>0 работа организована циклами.

OFF time (compressor). Время отключенного состояния

вентилятора при отказе датчика. Если установлен 1 при

Ont=0, компрессор постоянно выключен, если Ont>0

работа организована циклами.

ONt

OFt 0~250

min

0~250

min

Delay (after power) OFF. Задержка после выключения

вентилятора. Обозначенное время должно проходить

между выключением вентилятора и следующим его

включением.

0~250

min

dOF

OdO

Delay Output (from power) On. Задержка времени

активизации выходов прибора после включения

или после перерыва напряжения питания.

(keyboard) LOCK. Блокировка кнопок. Вы можете зайти

в режим программирования прибора, и изменить значение

этого параметра с целью обеспечения доступа к кнопкам

управления. y=да, n=нет.

LOC

n/y

PA1

Pаssword 1. Пароль 1. Ключ доступа (если не 0)

к параметрам 1 уровня. (УНИВЕРСАЛЬНЫЙ КЛЮЧ 125)

0~250

ndt

Температурные измерения указывают на выбор.

n/y

CAlibration 1. Калибровка 1. Подстройка датчика 1

в положительную или отрицательную сторону

(тип действия определяется параметром CA).

CA1 -12.0~12.0 0 °С

Êíîïêè è ìåíþ

Название кнопки

Функция

Действие кнопки

Световой индикатор

Вход в меню пользователя

Войдите в меню управления

Переключение меню

и параметров

Настроить меню и параметры

Значения параметров области

пользователя автоматически

перезаписываются данными

области восстановления

Пресс-релиз

Ответ после нажатия 5 сек.

Нажмите, чтобы ответить

Ответ после нажатия

в течение 10 сек.

Set Установить индикатор

Успешный "rSt"

Òåìïåðàòóðíàÿ óñòàíîâêà

Ввод пароля

a ) После нажатия кнопки «Set» в течение 5 секунд контроллер отображает код PA1

(ввод пароля меню менеджера).

b) После нажатия клавиши «Set», появится 00, затем нажмите / , чтобы ввести

значение пароля. УНИВЕРСАЛЬНЫЙ ПАРОЛЬ 125

c) После ввода правильного значения пароля нажмите кнопку «Set» (подтвердить

ввод пароля) для отображения PA1.

d) Перейдите в меню администратора), вы можете использовать кнопку  или 

для выбора параметра diF-> HSE -> ...-> CA1-> ddL. , иначе контроллер выйдет из

состояния настройки.

Когда пользователь устанавливает параметр PA1, необходимо запомнить это

значение пароля, чтобы избежать невозможности ввода параметра. Значение 125

является универсальным паролем.

Установка параметров

(ввод верного пароля PA1 позволяет войти в меню управления)

a) После выбора пункта меню нажмите кнопку «Set», чтобы ввести текущее значение

параметра меню.

b) Отрегулируйте значение параметра с помощью кнопок  / 

Установите кнопку, чтобы вернуться к выбору меню.

c) Нажмите кнопку в течение 30 секунд, чтобы автоматически сохранить

параметры и выйти из настроек.

Восстановление параметров

После нажатия клавиши + 10S в состоянии измерения и управления контроллер

отображает код rSt, и контроллер восстанавливает значение по умолчанию.

Ïðèíöèï ðàáîòû êîíòðîëëåðà

Вентилятор включается при достижении температуры, указанной при первичной

настройке температуры, плюс значение diF «Разница температур».

Если параметр dоF отличен от нуля, то срабатывание произойдет по истечении

установленной задержки. Вентилятор выключится когда температура опустится

ниже установленной.

ПРИМЕР

0 0

Установлена температура +26 C; разница температур (параметр diF) +3 C;

задержка (dOf) – 4 минуты.

При достижении температуры 29 C (26+3) контроллер начнет отсчет задержки

в 4 минуты, после чего включается вентилятор.

После того как температура опустится до +26 C, вентилятор выключится.
