Установка вентиляционная приточная Node4 VEC(…)

Стр.6_________________________________________________________________________________________________

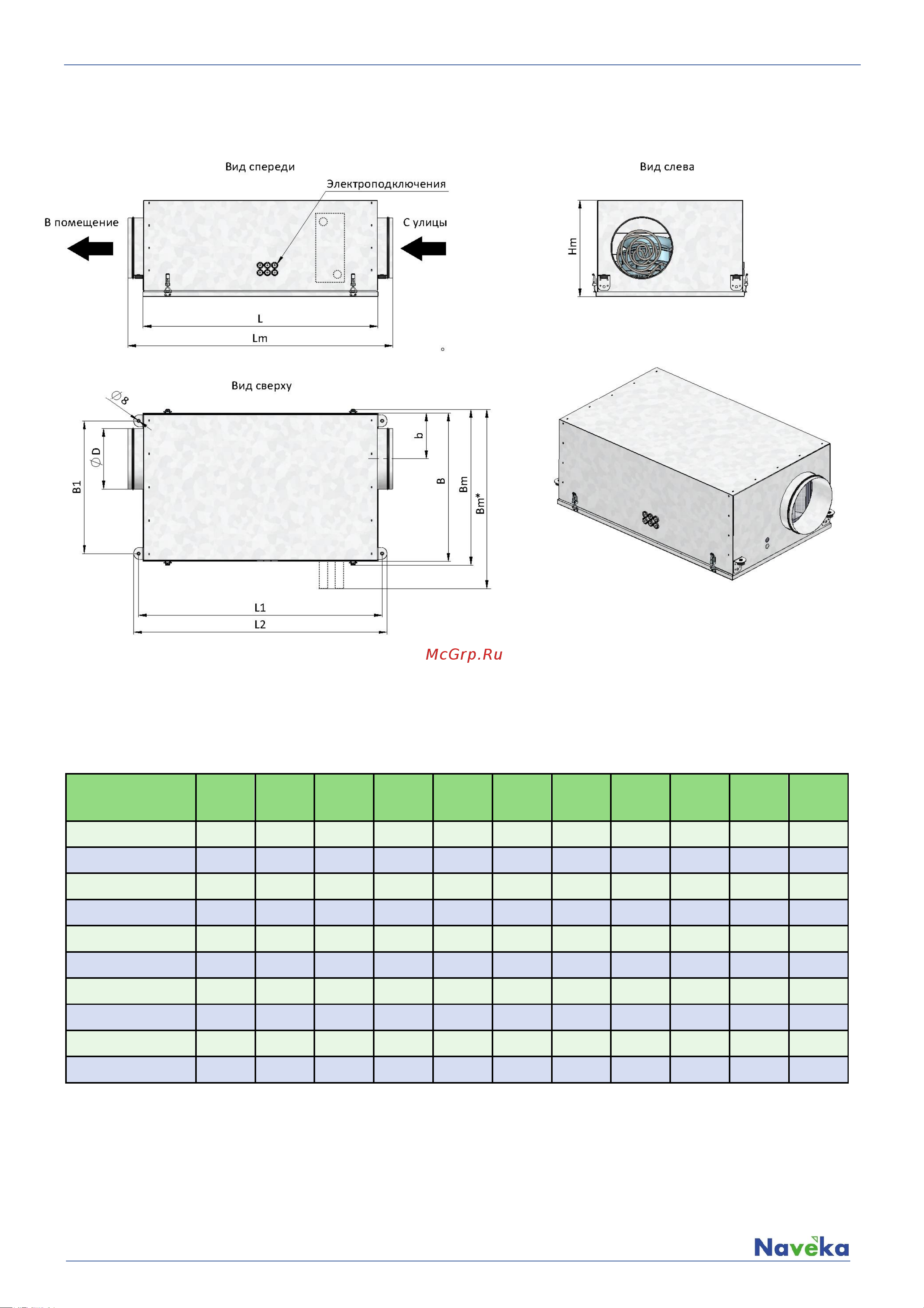

Габаритные размеры

(круглое подключение)

Bm* - размер указан для водяного исполнения

Типоразмер

мм

L1,

мм

L2,

мм

B1,

мм

Lm,

мм

Bm,

мм

Hm,

мм

Вес,

кг

100/E(PTC) 462 797 829 869 396 111 98 920 492 252 31

125/E(PTC) 502 802 834 874 436 126 123 925 532 253 32

160/E(PTC) 532 833 865 905 466 157 158 955 562 299 38

160/W 532 808 840 880 466 157 158 930 597 299 36

200/E(PTC) 562 833 865 905 496 175 198 955 592 340 42

200/W 562 808 840 880 496 175 198 930 627 340 38

250/E(PTC) 612 833 865 905 546 185 248 955 642 397 48

250/W 612 903 935 975 546 185 248 1025 677 397 50

315/E 662 1052 1084 1124 596 225 313 1174 692 440 60

315/W 662 902 934 974 596 225 313 1024 727 440 59
