ТПК «Верстакофф» 125476, г. Москва, ул. Василия Петушкова, д.8
тел: (495)781-16-62
info@werstakoff.ru
www.werstakoff.ru

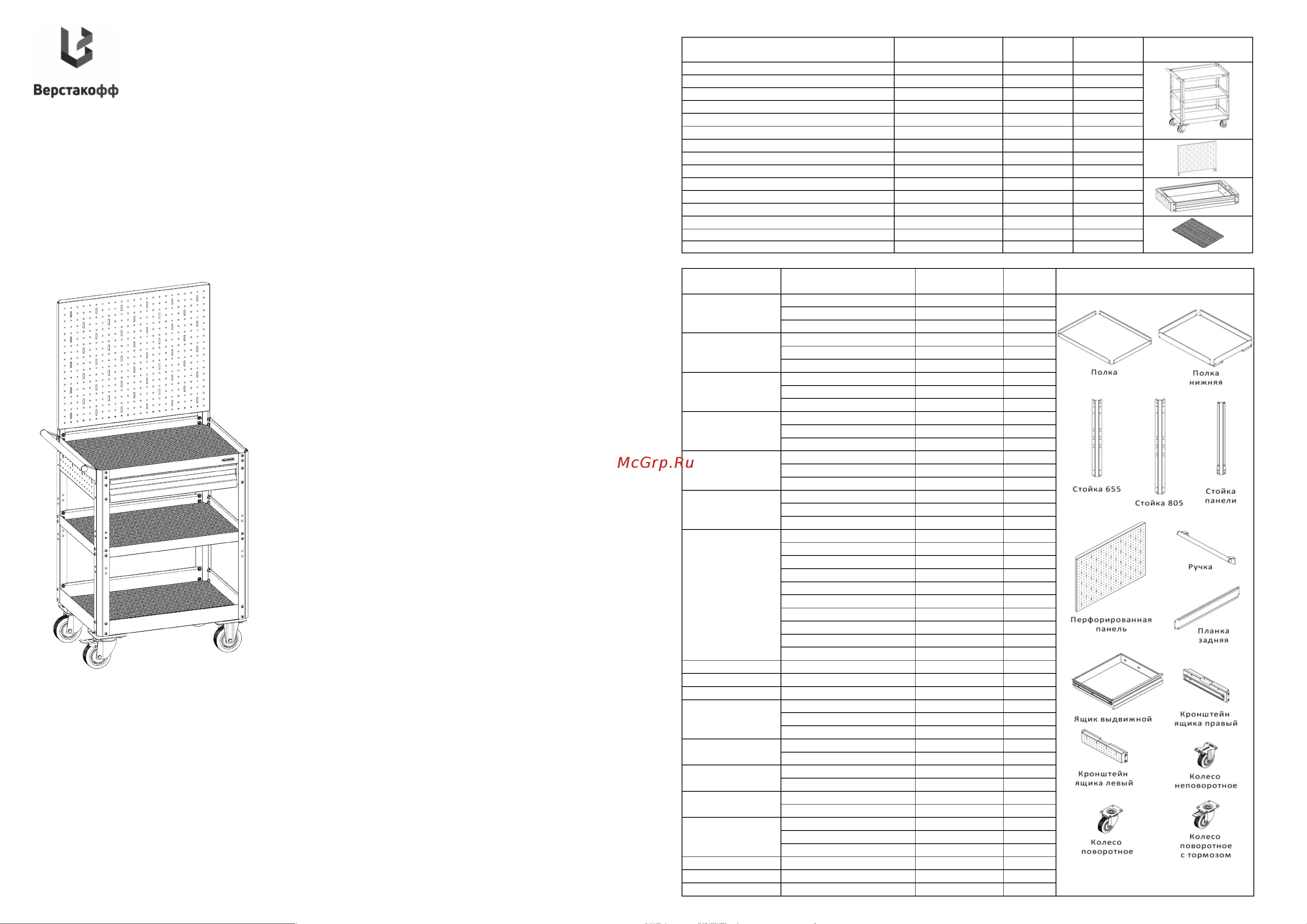

Технический паспорт
Тележки PROFFI-MT
1.Назначение.
Тележка серии PROFFI-MT открытого типа, предназначена для
хранения и перемещения различных предметов, вещей,
инструментов, оснастки т.д., используется для организации
рабочего места в производственных помещениях, автосервисах и
гаражных мастерских.
2.Технические характеристики.
Тележки PROFFI-MT имеют сборно-разборную конструкцию,
представляет собой корпус с тремя полками, серия состоит из
шести типовых размеров, два по высоте (800/950мм.) и три по
ширине (600/700/800мм.) составные элементы изготовлены из
качественного металла, толщиной от 0,6 до 1,5мм. Элементы
изделия окрашены полимерной порошковой краской.
Тележка установлена на четыре колёсные опоры высотой
125мм. с диаметром колеса 100мм., колёса с резиновой шинкой
чёрного цвета, два из которых неповоротные, одно поворотное и
одно поворотное с тормозом, средняя полка тележки имеет три
положения установки по высоте, с шагом регулировки 50мм., в
верхней части установлена ручка. Полки имеют ребро жёсткости с
нижней части.
Тележка имеет возможность установки дополнительных
опций:
1) Перфорированная панель, перфорация с отверстиями D5мм.
Шаг 25х25мм. и прямоугольниками 5х22мм. Шаг 100мм.
2) Комплект резиновых ковриков, МБС резина, количество в
комплекте 3 шт. Поверхность имеет оребрение высотой 1мм.
3) Выдвижной ящик, установлен на шариковых
телескопических направляющих полного выдвижения, кронштейны имеют на боковых сторонах перфорацию.
Сборка корпуса тележки и установка опций осуществляется при помощи соединения винт + гайка, кроме
установки резиновых ковриков, коврики вкладываются в полки.
Равномерно распределённая нагрузка: полка нижняя до 40кг., полка средняя до 25кг., полка верхняя до
20кг., панель перфорированная до 10кг., выдвижной ящик до 15кг.
Общая равномерно-распределённая нагрузка на тележку не более 100кг.
Стандартные цвета окраски: Корпус тележки - RAL 5005 синий (шагрень), Выдвижные ящики и ручка – RAL
7024 тёмно-серый (шагрень).
Тележка предназначена для эксплуатации при температуре окружающего воздуха от -10°С до +40°С при
влажности не более 80%.
Тележка должна соответствовать требованиям настоящего паспорта и технической документации.
Параметры тележек и опциональных комплектующих:
Наименование
Типовой габаритный
размер ВхШхГ мм.
Количество в
упаковке.
Вес кг.
Тележка PROFFI-МT1.H800
800х600х450
1
15,1
Тележка PROFFI-МT2.H800
800х700х450
1
16
Тележка PROFFI-МT3.H800
800х800х450
1
17,2
Тележка PROFFI-МT1.H950
950х600х450
1
15,5
Тележка PROFFI-МT2.H950
950х700х450
1
16,2
Тележка PROFFI-МT3.H950
950х800х450
1
17,5
Панель перфорированная PROFFI-МT1.P
500х600х30
1
2,9
Панель перфорированная PROFFI-МT2.P
500х700х30
1
3,3
Панель перфорированная PROFFI-МT3.P
500х800х30
1
3,6
Выдвижной ящик PROFFI-МT1.B
90х600х450
1
6,1
Выдвижной ящик PROFFI-МT2.B
90х700х450
1
6,5
Выдвижной ящик PROFFI-МT3.B
90х800х450
1
7
Комплект ковриков PROFFI-МT1.М
4х600х450
3
3,6
Комплект ковриков PROFFI-МT2.М
4х700х450
3
4
Комплект ковриков PROFFI-МT3.М
4х800х450
3
4,5
Комплект поставки:
Наименование
изделия
Наименование
комплектующих
Кол-во шт.
PROFFI-МT1.H800
Полка
2
Полка нижняя
1
Стойка
4
PROFFI-МT2.H800
Полка
2
Полка нижняя
1
Стойка
4
PROFFI-МT3.H800
Полка
2
Полка нижняя
1
Стойка
4
PROFFI-МT1.H950
Полка
2
Полка нижняя
1
Стойка
4
PROFFI-МT2.H950
Полка
2
Полка нижняя
1
Стойка
4
PROFFI-МT3.H950
Полка
2
Полка нижняя
1
Стойка
4
Общие
комплектующие для
всех видов тележек.
Ручка
1
Колесо неповоротное
2
Колесо поворотное
1
Колесо поворотное с торм.
1
Винт
48
Гайка с фланцем
48
Болт
16
Шайба
16
Гайка
16
Ключ шестигранный
1
PROFFI-МT1.P
Панель перфорированная
1
PROFFI-МT2.P
Панель перфорированная
1
PROFFI-МT3.P
Панель перфорированная
1
Общие
комплектующие для
всех видов панелей.
Стойка панели
2
Винт
4
Гайка с фланцем
4
PROFFI-МT1.B
Ящик выдвижной
1
Планка задняя
1
PROFFI-МT2.B
Ящик выдвижной
1
Планка задняя
1
PROFFI-МT3.B
Ящик выдвижной
1
Планка задняя
1
Общие
комплектующие для
всех видов ящиков.
Кронштейн левый
1
Кронштейн правый
1
Винт
8
PROFFI-МT1.М
Коврик резиновый
3
PROFFI-МT2.М
Коврик резиновый
3
PROFFI-МT3.М
Коврик резиновый
3
