1. Основные технические данные

2. Комплектность

 Спасибо! Вы выбрали продукцию нашего завода, и мы надеемся, что

данное изделие поможет в Вашей деятельности. Информацию о других

производимых нами изделиях можно найти в Internet по адресу:

 Внимание! По Вашему выбору, при покупке верстака, изделие

комплектуется деревянной или оцинкованной столешницей, а также одной

из представленных на рис. 2 тумб.

1 Столешница (деревянная

или оцинкованная )

2 Тумба 1 Возможные типы поставляемых тумб представлены на

рис.2

3 Стенка 1

4 Полка 1

5 Опора 1

6 Винт М6x12 11 Без учета винтов, входящих в комплект тумб

7 Гайка М6 7 Без учета гаек, входящих в комплект тумб

8 Шайба 6 11 Без учета шайб, входящих в комплект тумб

9 Саморез d4x12 2

10 Саморез d6x30 10 Поставляются только с деревянной столешницей

10’ Болт M8x30 10 Поставляются только с оцинкованной столешницей

11 Шайба 8 10

12 Тара упаковочная 3

Кол-во,

шт.

Примечание

Поз. Наименование

Сведения о комплектации

Данные параметры верстака зависят от типа столешницы и типа тумбы

входящих в комплект поставки. Технические параметры тумбы смотрите в

соответствующем ей паспорте.

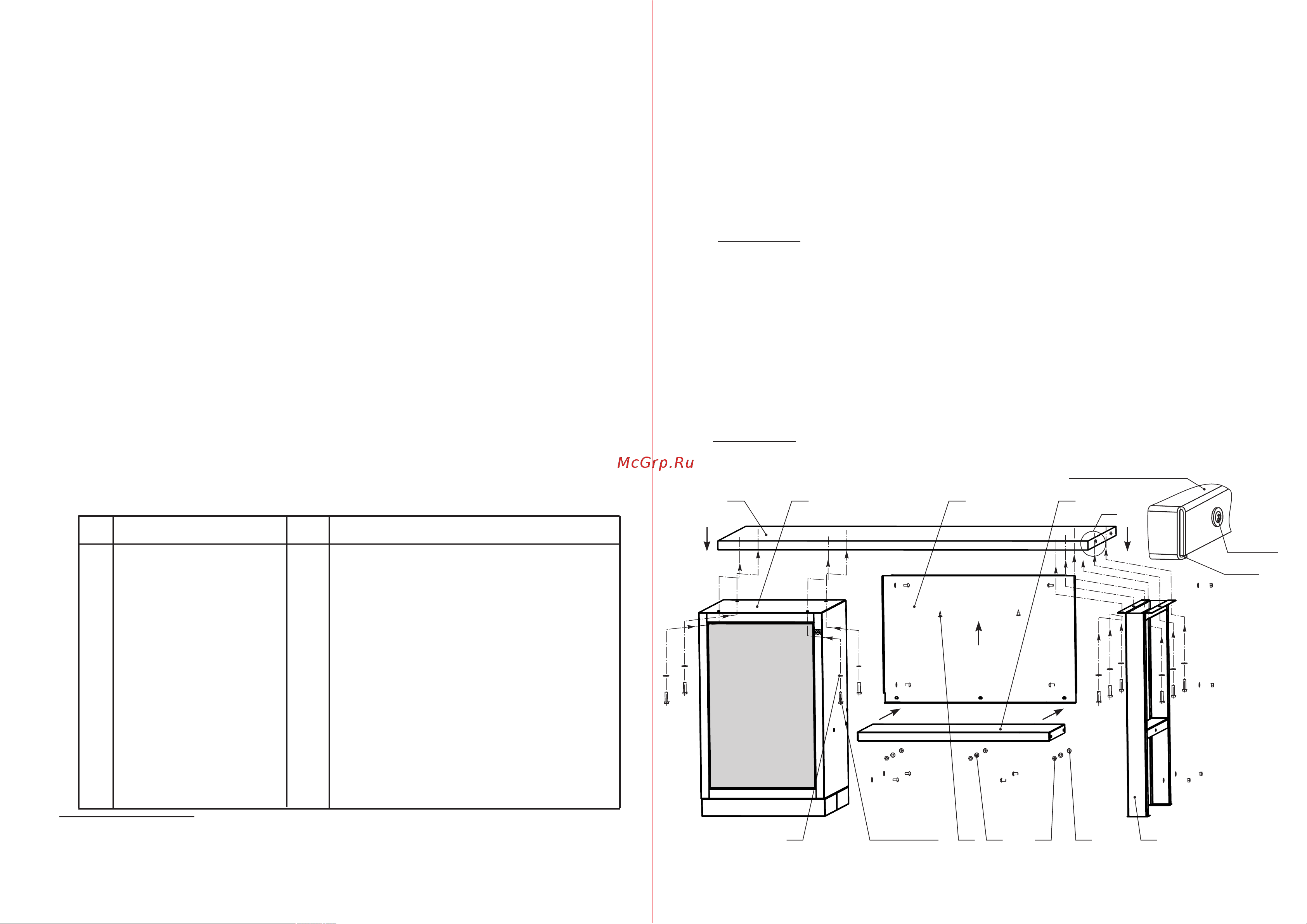

Рис. 1. Схема сборки верстака

3. Инструкция по подготовке к эксплуатации

1 2 3 4

678911 10 или 10’ 5

I (увеличено)

оцинкованный

кожух столешницы

саморез

борт

3.1. Аккуратно вскройте упаковку.

3.2. Проверьте комплектность поставки (номера позиций на рис. 1 соответствуют

позициям в списке комплектующих).

3.3. Соберите и подготовьте тумбу для крепления к ней столешницы в

соответствии с инструкцией по сборке, приведенной в паспорте тумбы.

3.4. Определите положение тумбы (левое или правое). При установке тумбы

справа, у оцинкованной столешницы необходимо: снять кожух, отвернув с

боковых сторон 4 самореза, и развернуть его на 180 так, чтобы загнутый

внутрь борт находился с фронтальной стороны верстака (см. фрагмент I, рис.

1).

 Внимание! Для удобства, сборку верстака рекомендуется производить в

перевернутом состоянии!

3.5. Соберите столешницу 1, тумбу 2 и опору 5, используя саморезы 10 и шайбы

11 (в случае деревянной столешницы ) или болты 10’ и шайбы 11 (в случае

оцинкованной столешницы).

3.6. Прикрепите стенку 3 к тумбе 2, опоре 5 и столешнице 1 с помощью винтов 6,

гаек 7, шайб 8 и саморезов 9.

3.7. Установите полку 4 используя винты 6, гайки 7 и шайбы 8.

3.8. Выполните, в соответствии с инструкцией по сборке тумбы, завершающие

стадии по креплению столешницы.

3.9. Проверьте работоспособность запирающего механизма тумбы.

Внимание! Запирание замка происходит только при полностью задвинутых

1.1. Масса нетто , кг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

1.2. Габаритные размеры, ммxммxмм: . . . . . . . . . . 1390x686x845

1.3. Максимальная, равномерно-распределенная

нагрузка, кг: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300

1.4. Максимальная, равномерно-распределенная

нагрузка на полку (между тумбой и опорой), кг. . . . . . . . . 40

1.5. Количество упаковок, шт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.6. Масса брутто , кг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

1.7. Габаритные размеры упаковок, ммxммxмм:

- упаковка столешницы . . . . . . . . . . . . . . . . . . . . 1500x701x50

- упаковка тумбы . . . . . . . . . . . . . . . . . . . . . . . . . 515x615x765

- упаковка полки, стенки, опоры и креплений . . 930x620x150
