При использовании воздуховода, состоящег

из

нескольких частей, каж

дая сле

дующая

часть долж-

на быть расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабелем без вилки необходимо обесточить элек-

трическую сеть и произвести подключение вытяжки к электрической сети согласно следующей

схеме:

КОРИЧНЕВЫЙ провод = L

(«live»,

«фаза»)

ГОЛУБОЙ провод = N («neutral»,

«ноль»)

ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth»,

«земля»)

УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

ВНИМАНИЕ! ПЕРЕД НАЧАЛОМ МОНТАЖА ИЗДЕЛИЯ НЕОБХОДИМО ОБЕСТОЧИТЬ

ЭЛЕКТРИЧЕСКУЮ СЕТЬ!

Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен

дополнительный приток воздуха извне (открытая форточка в другой комнате, открытая дверь на

кухню или специально оборудованная приточная вентиляция).

ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХО-

ВОДУ , НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.

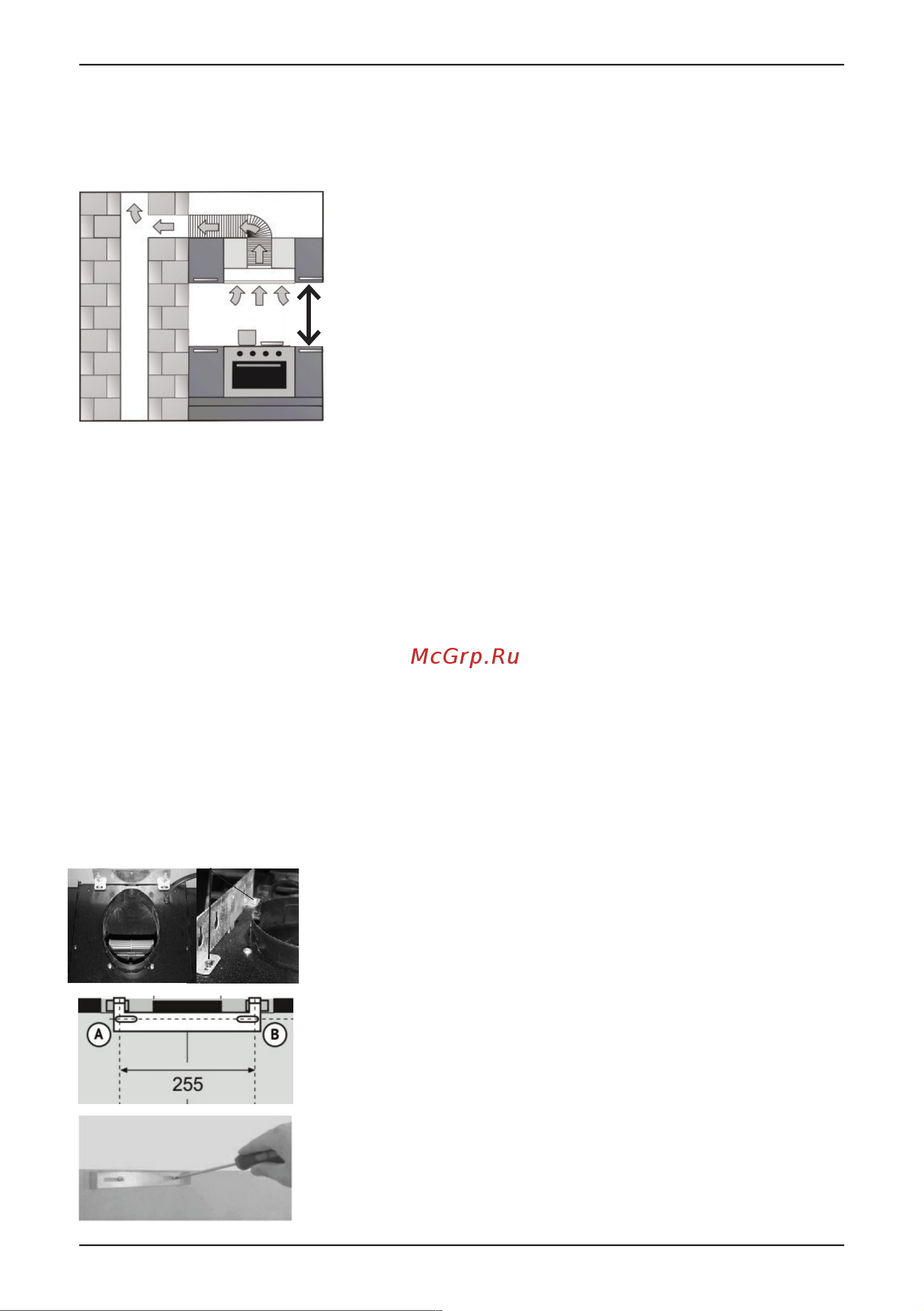

Для установки вытяжки на стену используйте два L-образных

метал-лических держателя и набор крепежей (М4х20), поставляемых

в комплекте.

Установка крепежной скобы вытяжки.

Разметьте и просверлите

два отверстия для установки крепежной скобы вытяжки, в

проделанные отверстия вставьте Ø 8 мм дюбели

(А)(В). Установите

скобу и при-крутите шурупы так чтобы оставалось 5 мм между

головкой шурупа и стеной.

Установка крепежной скобы декоративного короба.

Для установки

крепления декоративного короба просверлите два отверстия Ø 7 мм,

в месте предпологаемого крепления короба вытяжки. Установите

дюбе-ля Ø 7 мм. Зафиксируйте крепежную скобу с помощью шурупов

3,9х22.

Минимальное расстояние между варочной поверхностью и ниж-

ней плоскостью вытяжки должно быть:

Для электрических плит – не менее 550 мм

Для газовых плит – не менее 650 мм

При наличии в комнате печи, газового котла или колонки необ-

ходимо учитывать, что во время работы вытяжка забирает из по-

мещения воздух, необходимый для горения. Это относится также к

помещению с герметичными окнами и дверями.

M4 X20
