4.3 Габаритные и присоединительные размеры

Насос поставляется с круглыми съемными фланцами, которые устанавливаются на

патрубки насоса и комплектом ответных фланцев. На рисунках 2, 3, 4, 5 приведены

размеры фланцев для присоединения к трубопроводу и габаритные размеры насо-

сов. На рисунке 6 показаны размеры для крепления к основанию.

G½

B1 B2

Фланец

4 × Ø14

DN25

Ø32

Ø60

Ø85

Ø115

250

G½

Модель

Размеры, мм

Масса, кг

B1 B2 B1+B2 D1 D2

MVH 1-4 294 225 519 148 117 22

MVH 1-8 366 225 591 148 117 24

MVH 2-7 358 245 603 170 142 25

MVH 2-11 430 245 675 170 142 28

MVH 2-15 512 290 802 190 155 34

MVH 2-22 638 290 928 190 155 40

MVH 2-26 720 345 1065 197 165 49

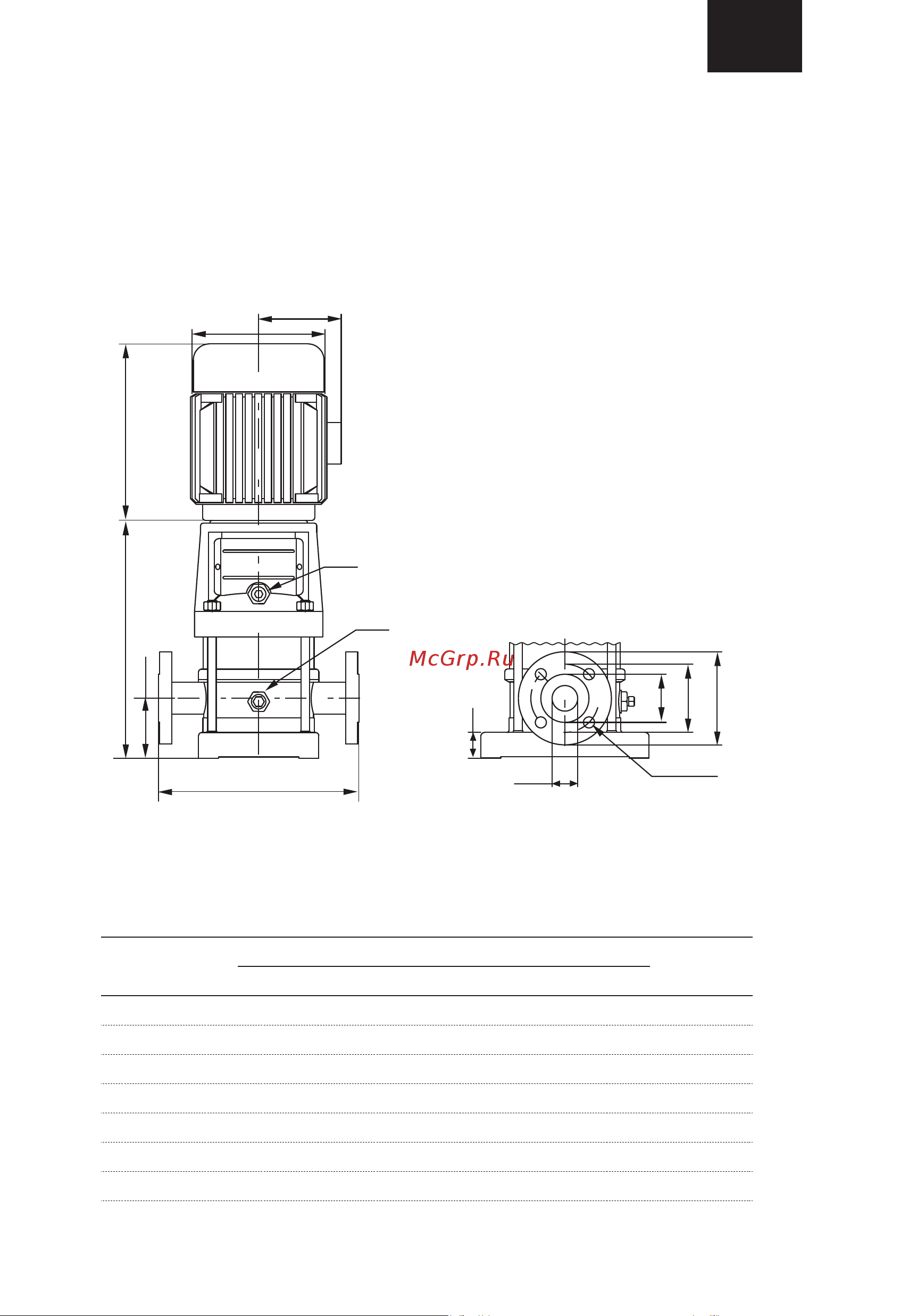

Рисунок 2 - MVH 1/MVH 2
