3.2.2 Захват для вертикального подъема листа модель DSQC.

Вертикальный эксцентриковый с поворотной проушиной и с арретиром

Грузозахват модели DSQC разработан для вертикального подъема и поворота на 180

градусов листового металла и конструкций с любого положения (горизонтального,

вертикального, бокового). Подвижная проушина (влево, вправо, вперед, назад) грузозахвата

позволяет расширить диапазон применения изделия.

Проушина на карданном шарнире имеет опорный эксцентрик, который при сторонней тяге

упирается в боковину захвата и рычажным моментом усиливает зажимное действие.

Фиксирующее устройство для предохранения от выскальзывания груза во время

подъемной операции, а также после опускания груза.

Высококачественная легированная сталь прижима захвата обеспечивает надежное

крепление, долгую и безопасную работу.

Твердость поверхности поднимаемого материала не более HRC 48

Таблица 4. Захваты вертикальные модель DHQC

Г/п на пару, т

Зев, мм

(G)

Масса,

кг

Размеры, мм (рисунок 5)

A B C D E F H I

0,75 0-15 2,4 51 15 11 29 36 110 225 129

1,5 0-20 4,5 63 30 22 64 48 150 340 172

2,0 0-25 7 63 30 22 64 55 167 360 195

3,0 0-25 13 81 33 31 73 64 210 430 235

3,2 0-25 13 81 33 31 73 64 210 430 235

5,0 0-30 18,5 93 40 35 80 62 230 480 265

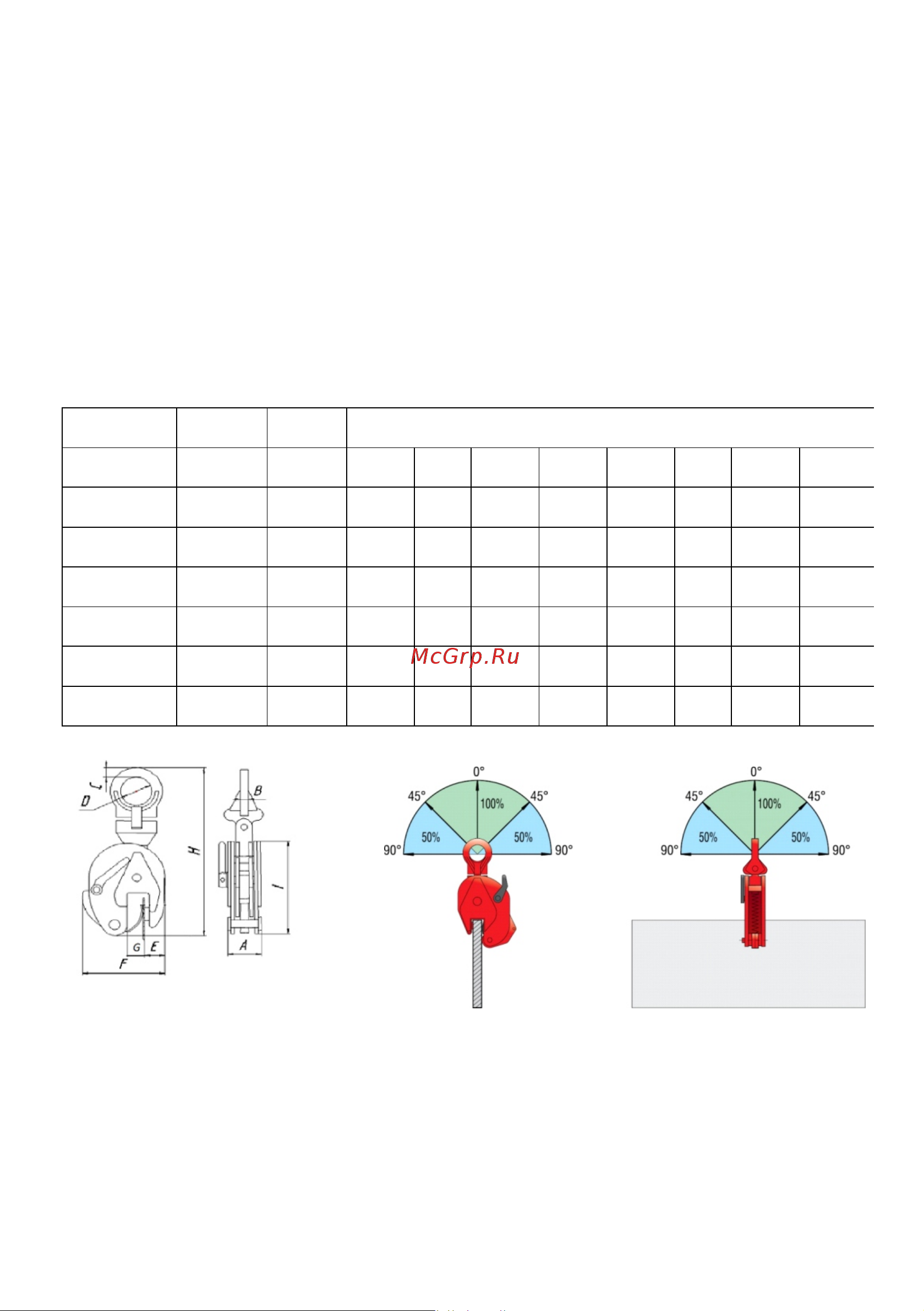

Рисунок 5. Размеры захвата Рисунок 6. Рабочая нагрузка в соответствии с

различными углами
