3.2.3 Захват для вертикального подъема листа модель DSQK.

Вертикальный эксцентриковый с поворотной проушиной и с арретиром

Грузозахват модели DSQK разработан для вертикального подъема и поворота на 180

градусов листового металла и конструкций с любого положения(горизонтального,

вертикального, бокового). Подвижная проушина (влево, вправо, вперед, назад) грузозахвата

позволяет расширить диапазон применения изделия.

Проушина на карданном шарнире имеет опорный эксцентрик, который при сторонней тяге

упирается в боковину захвата и рычажным моментом усиливает зажимное действие.

Фиксирующее устройство для предохранения от выскальзывания груза во время

подъемной операции, а также после опускания груза.

Высококачественная легированная сталь прижима захвата обеспечивает надежное

крепление, долгую и безопасную работу.

Захват модели DSQK конструктивно схож с конструкцией захвата модели DSQC за

исключением размера зева. Увеличенный зев позволяет работать с металлом большей

толщины.

Твердость поверхности поднимаемого материала не более HRC 48

Таблица 5. Захваты вертикальные модель DHQK

Г/п на пару, т

Зев, мм

(G)

Масса,

кг

Размеры, мм (рисунок 7)

A B C D E F H I

3 25-50 15 72 16 28 60 55 195 374 227

4,5 30-60 23 82 20 33 70 70 250 458 275

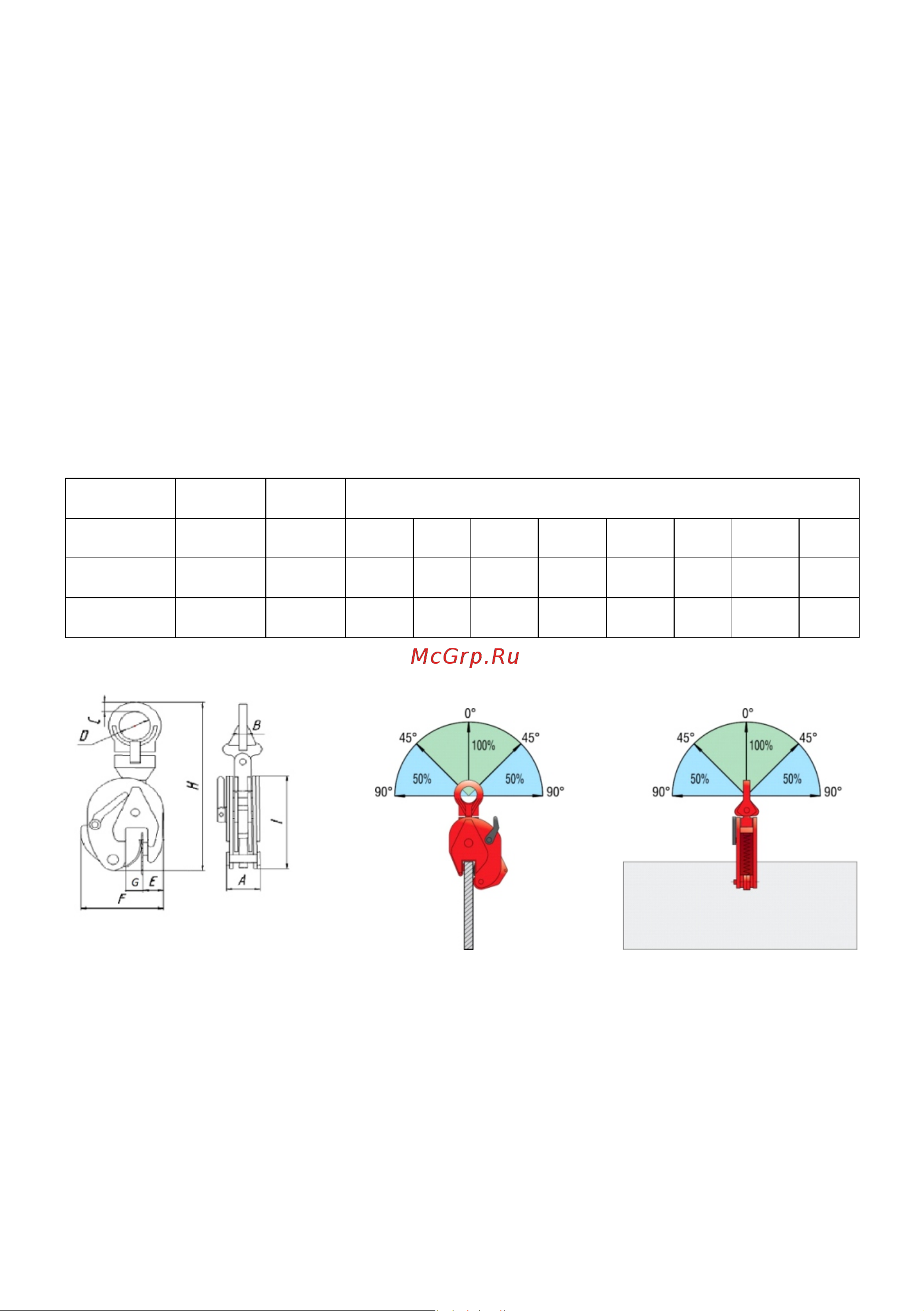

Рисунок 7. Размеры захвата Рисунок 8. Рабочая нагрузка в соответствии с

различными углами

Рисунок 5. Размеры захвата

Рисунок 6. Рабочая нагрузка в соответствии

с различными углами
