Паспорт-инструкция стр. 1

1. Назначение изделия

1.1. Вертлюг применяется при монтаже самонесущих изолированных

проводов (СИП) при строительстве воздушных линий электропередачи.

Протяжка СИП по опорам выполняется с помощью каната-лидера. При

протяжке СИП возможно его вращение при прохождении через роликовый

блок. Вертлюг предотвращает скручивание каната-лидера при вращении

точки прикрепления СИП к канату.

1.2. Вертлюг представляет собой два вращающихся (одно относительно

другого) звена на одной продольной оси. Звенья вертлюга — стальные

стаканы соединены друг с другом через опорный шарикоподшипник.

Каждый стальной стакан выполнен в виде вилки с вкрученным до упора

шкворнем с резьбой, на который надета втулка.

1.3. Благодаря применению в вертлюге E-B опорного

шарикоподшипника, в отличие от применяемого в большинстве вертлюгов

других производителей обыкновенного однорядного радиального

шарикоподшипника, вертлюг E-B вращается при приложенной

максимальной нагрузке. Остальные вертлюги прекращают вращение при

нагрузке чуть более 30% от максимальной.

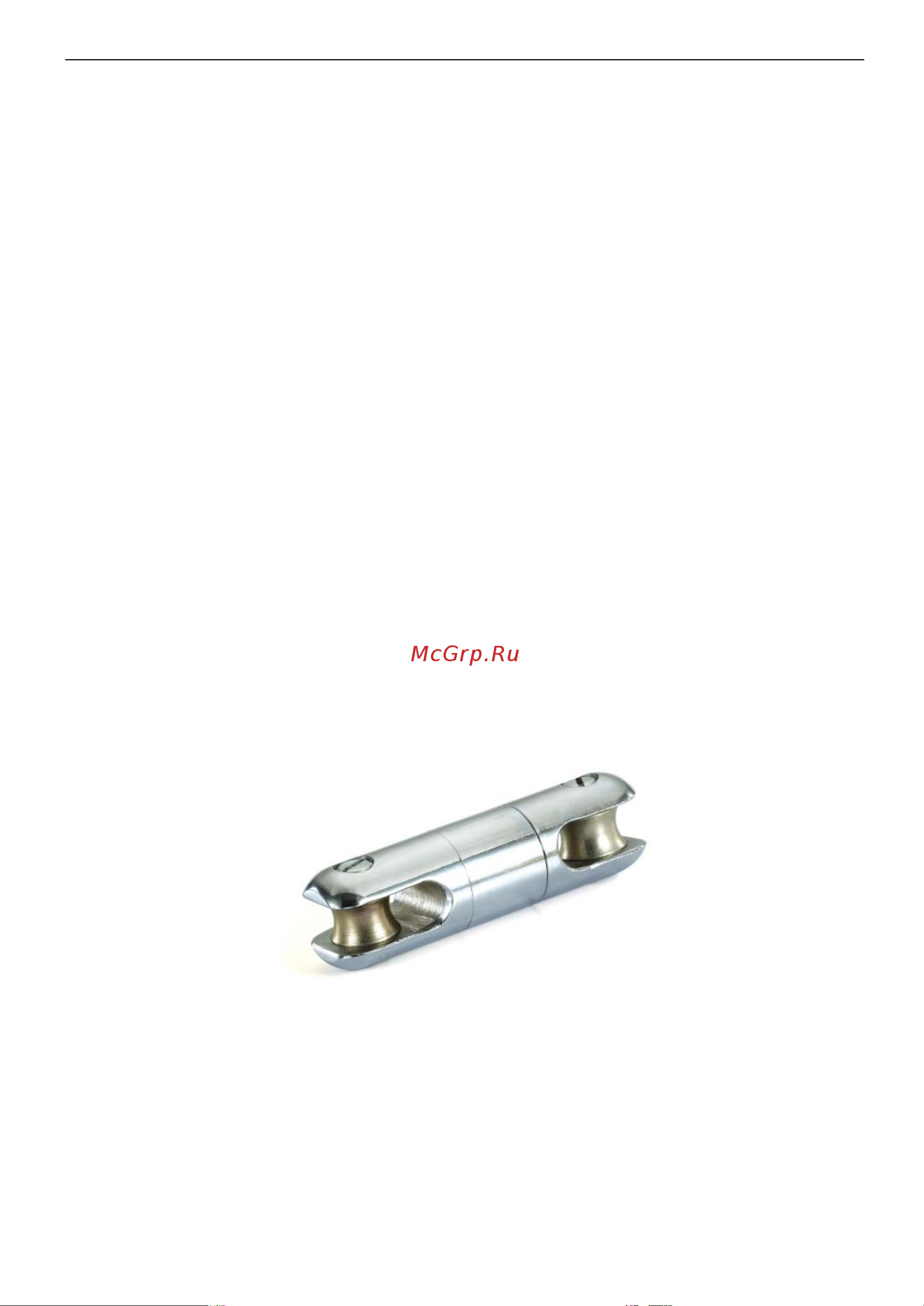

Общий вид изделия показан на Рис. 1.

Рис.1.

Вертлюг E-B

2. Технические характеристики

Максимальная нагрузка, кН

Вес, г

500
