2.2 Юстировка модулей 4D с весовыми терминалами серии А/4D

Юстировка проводится только при кабельном соединении терминала с модулем. Проведение

юстировки по радиоканалу не предусмотрено.

2.2.1 Юстировка углов

Юстировку углов проводить гирями с общей массой (0,2 ÷ 0,5) Max.

 Юстировка углов модуля проводится при их производстве, замены весоизмерительного

датчика (-ов), а также по результатам проверок при эксплуатации.

После юстировки углов, следует провести юстировку нуля и юстировку при нагрузке.

 Юстировку углов можно не проводить, если неравнозначность показаний при угловых

нагрузках платформы находится в допустимых пределах. В этом случае можно ограничиться

юстировкой нуля и юстировкой при нагрузке (п. 2.2.2).

2.2.1.1 Войти в режим юстировки углов.

Примечание – Если в течение 2 секунд кнопки и рабочий режим и не будут нажаты,

весы перейдут в операцию входа в режим калибровки углов потребуется повторить.

2.2.1.2 Вращая винт опоры (любого из датчиков) в одну и другую сторону, добиться

минимального показания массы.

2.2.1.3 Разделить визуально платформу модуля на квадранты (см. рис. 6.1).

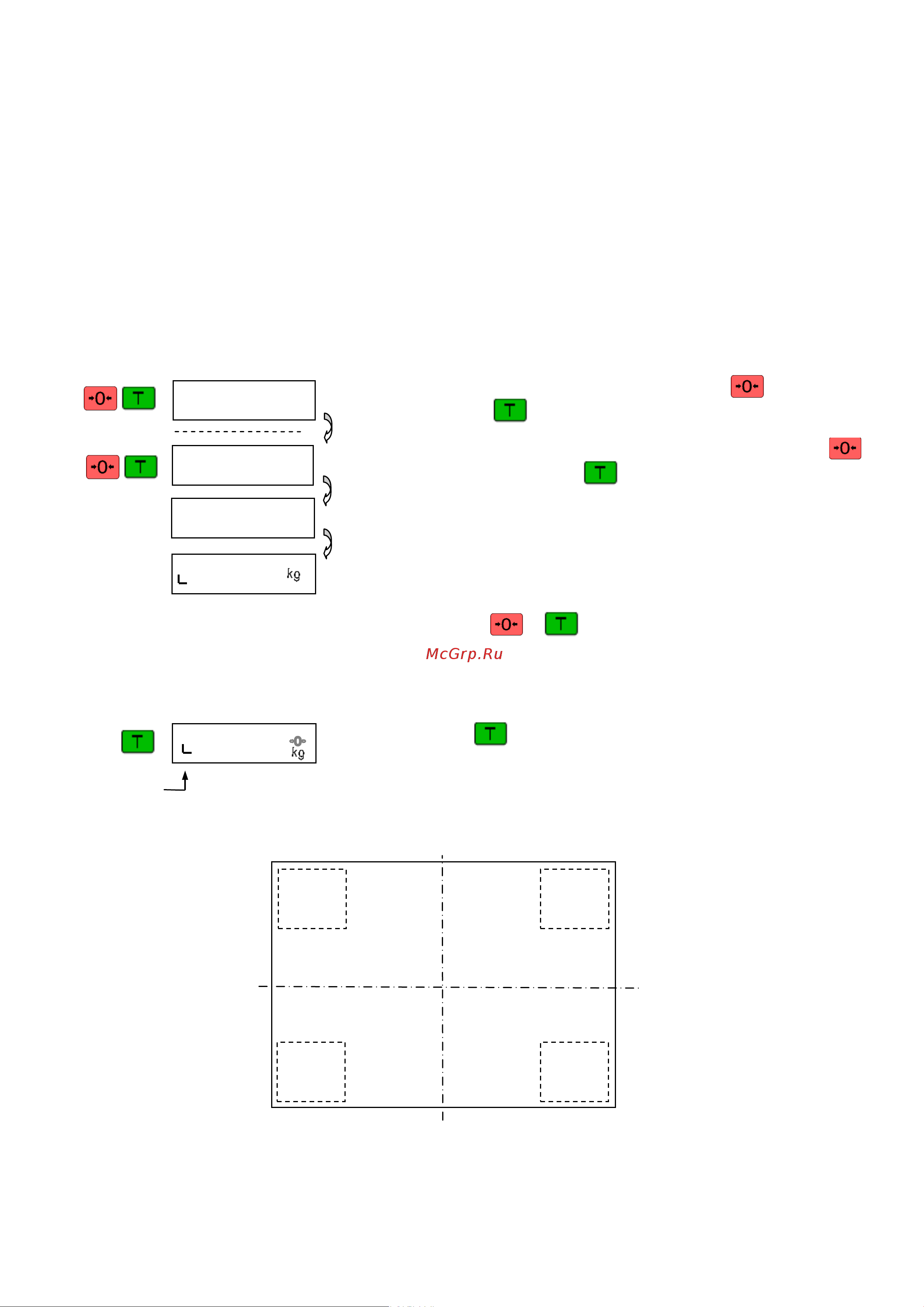

Рис. 2.2 – Места приложения нагрузки при юстировке углов модуля 4D_

(вид сверху)

 При юстировке углов, порядок нумерации и очередность приложения нагрузок безразличны.

Включить весы. Во время теста нажать кнопку и, удерживая

ее, нажать кнопку .

8 8 8 8.8

A n G L E

C A L b r

X X . X

После сообщения

АnGLE

весы включатся в режим калибровки

углов. Засветится символ «L».

При появлении сообщения «CАLbr», снова нажать кнопку

и,

удерживая ее, нажать кнопку

Нажать кнопку . Засветится нулевая масса.

Символ «L» замигает.

Мигающий

символ

0. 0
