Табл. 8.2. Наименование контактов разъема DB9 в режиме управления

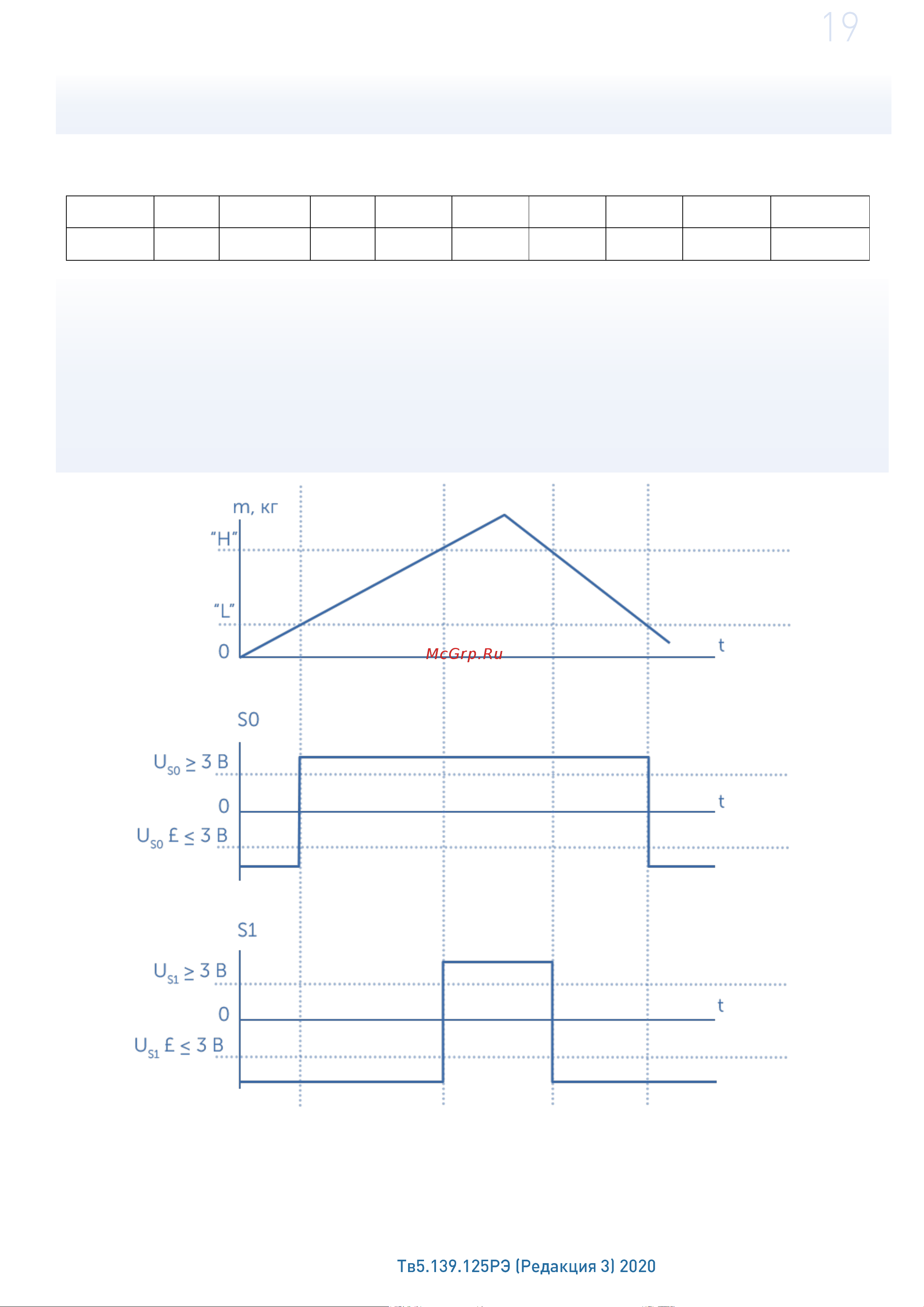

Рис. 8.3. Зависимость сигналов управления от нагрузки на весах

Цепь

ZERO

TARE

GND

Контакт

Терминал формирует сигналы управления дозирующим устройством на контактах разъема

RS-232.

Управление устройствами дозирования производится сигналами S0 и S1 размахом от не

более минус 3 В до не менее плюс 3 В, при сопротивлении нагрузки не менее 3 кОм. При

работе с дозирующими устройствами возможно использование аппаратных сигналов

“TARE” и “ZERO”, обеспечивающих выборку массы тары и установку весов на нуль

соответственно. Сигналы должны быть активны в состоянии нуля (+ 4 …+ 12 В).
