Алгоритм корректировки угловых погрешностей модулей 4D

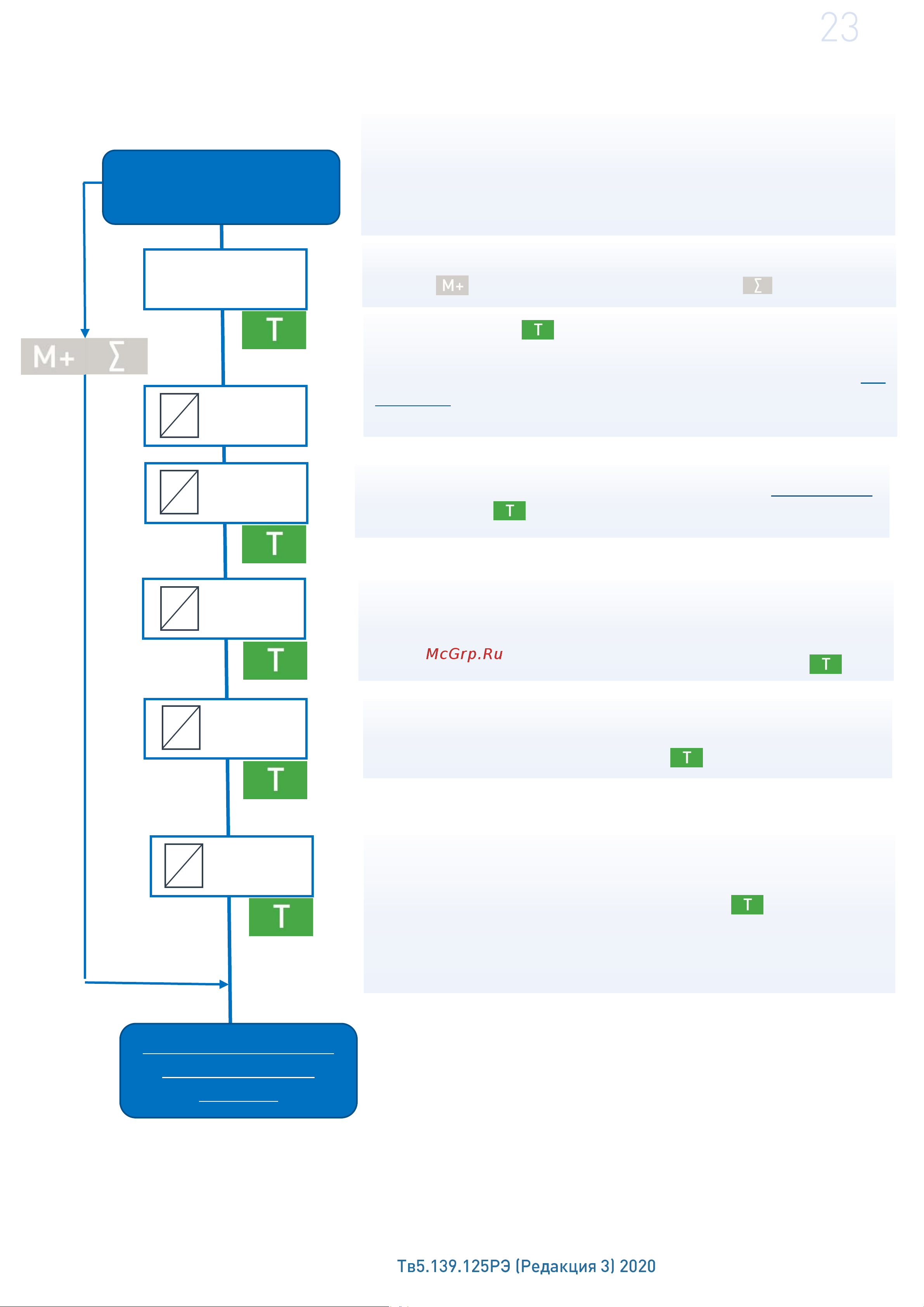

Рис. 9.3. Последовательность корректировки угловых погрешностей модулей 4D.

Вход в корректировку

угловой погрешности

A X.X

0.0

XX.X

Отрегулировать опоры. Для чего, при разгруженной

платформе, поворачивая винт опоры (любого из датчиков) в

одну и другую сторону, добиться минимального показания

массы на индикаторе. Поворот винта производить через

регулировочное отверстие при помощи отвертки.

Нажать кнопку . Спустя несколько секунд первое

знакоместо поочередно начнет отображать символы А и 1,

предлагая нагрузить первый квадрант платформы весов, см.

Рис. 9.2. Порядок нагружения квадрантов может быть

произвольным.

Установить гири в угол одного из квадрантов, см. Рис. 9.2.

Нажать кнопку .

Индикатор начнет отображать символы А и 3, предлагая

нагрузить третий квадрант платформы. Установить гири в угол

третьего квадранта. Нажать кнопку .

Индикатор начнет отображать символы А и 4, предлагая

нагрузить четвертый квадрант платформы. Установить гири в

угол четвертого квадранта. Нажать кнопку .

Корректировка угловой погрешности закончена.

Переход к юстировке

при центральной

нагрузке

Для пропуска корректировки угловой погрешности нажать

кнопку и, удерживая ее, нажать кнопку .

Спустя несколько секунд первое знакоместо поочередно

начнет отображать символы А и 2, предлагая нагрузить второй

квадрант платформы. Снять гири с первого квадранта и

установить в угол второго квадранта. Нажать кнопку .
