Тв5.179.038 (Редакция 2) 2020 9

Терминалы

АВ, АВ(RUEW)

Терминалы

А, А(RUEW), RA

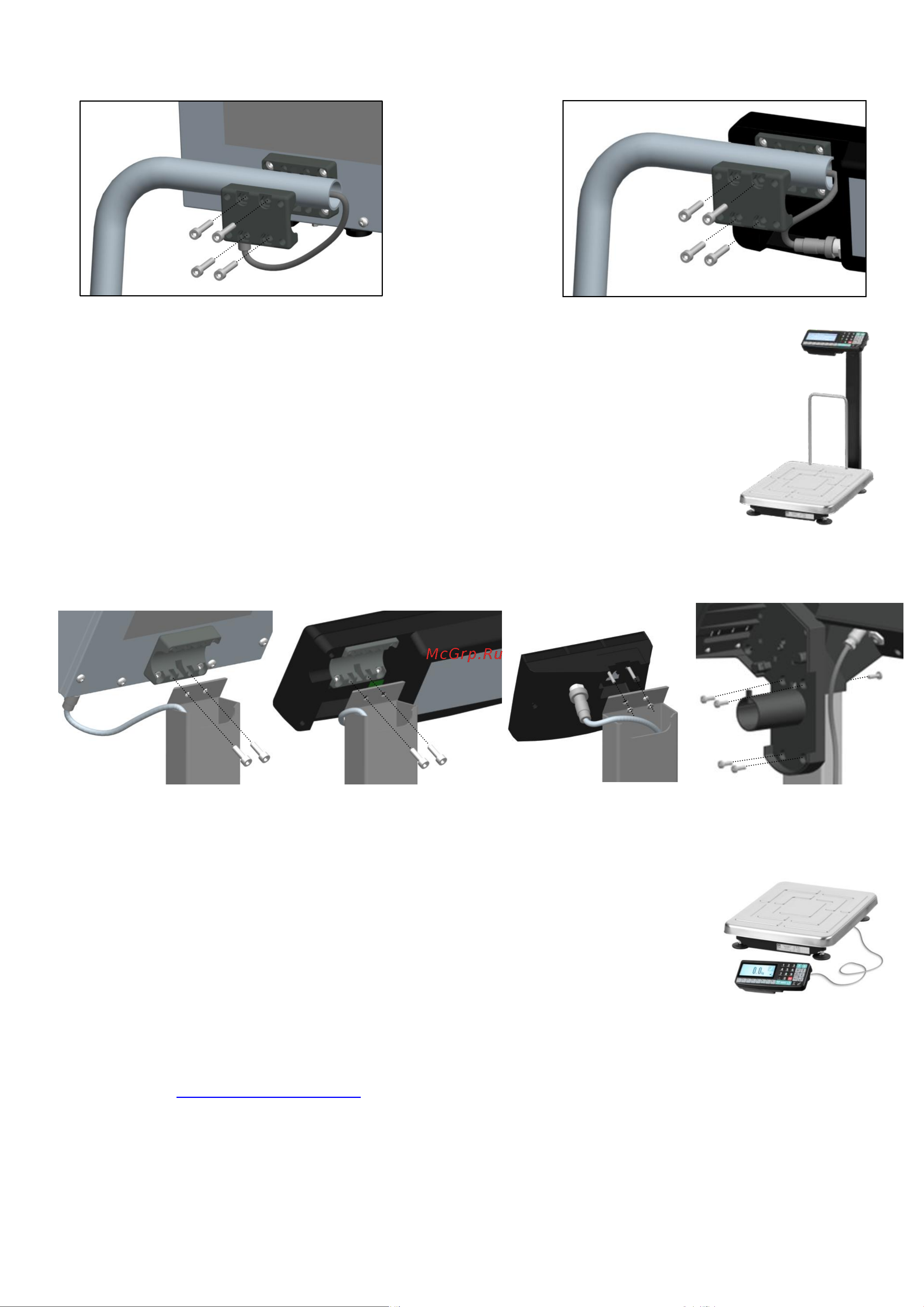

Рисунок 4 – Установка терминалов на круглой вращающейся стойке

3.3.2.3 Соедините кабель модуля с терминалом. Следите, чтобы кабель не

пережимался.

3.3.3 Установка весовых терминалов на прямоугольной стойке

В модификациях модуля TB-S_3 предусматривается установка терминала на

прямоугольной стойке (кроме терминалов RL и R2L). Использование

ограничителя, входящего в комплект поставки, позволяет предотвратить касание

груза стойки.

3.3.3.1 Закрепите терминал на стойке при помощи креплений и ключа,

входящих в комплект поставки весового терминала. Схема установки терминала

на стойке представлена на рисунке 5.

Терминалы

АВ, АВ(RUEW)

Терминалы

А, А(RUEW), RA

Терминалы

А01/TB

Терминалы

RP, R2P

Рисунок 5 – Установка терминалов на прямоугольной стойке

3.3.3.2 Соедините кабель модуля с терминалом. Следите, чтобы кабель не пережимался.

3.3.4 Установка весовых терминалов на столе или стене

Весовые терминалы могут размещаться на столе или стене рядом с

модулем.

Комплект установки терминала на столе и стене включен в комплект

поставки терминалов. Весовые терминалы RP, R2P, RL, R2L не

предусматривают установку на столе.

Схема установки весовых терминалов на стене показана в руководстве по

эксплуатации весового терминала.

3.3.4.1 Соедините кабель модуля с терминалом. При необходимости, используйте удлинительный

кабель, входящий в комплект поставки.

3.3.4.2 Установите терминал в удобном для работы месте (см. руководство по эксплуатации

терминалов на сайте АО «МАССА-К».

3.3.5 Установка весовых терминалов RL и R2L на модуль

В модификациях модуля предусматривается установка терминалов RL и R2L на модуль с

помощью платины, входящей в комплект поставки весового терминала. Схема установки терминалов

представлена на рисунке 6.

3.3.5.1 Выверните регулировочную опору и установите пластину так, чтобы паз пластины совпал с

ребром корпуса модуля.

3.3.5.2 Вкрутите регулировочную опору через отверстие пластины в корпус модуля до упора.
