Мк2.790.242 РЭ (Редакция 1) 2023 9

3.3. Установка индикатора со стороны покупателя

Вариант исполнения весов МК_S2L комплектуется индикатором со стороны покупателя (далее –

индикатор покупателя) [23]. Для установки индикатора покупателя:

• откройте крышку устройства печатающего [12] (на рис. 4 не показана);

• подключите соответствующий кабель устройства печатающего [24] к разъему индикатора [25].

При подключении кабеля следите за совпадением ключей разъемов;

• закрепите кронштейн [20] с сенсорным экраном и индикатор [23] винтами М5 [14] (3 шт.) на

печатающем устройстве [2] так, как показано на рисунке 4. Излишки кабеля уберите в устройство

печатающее [2].

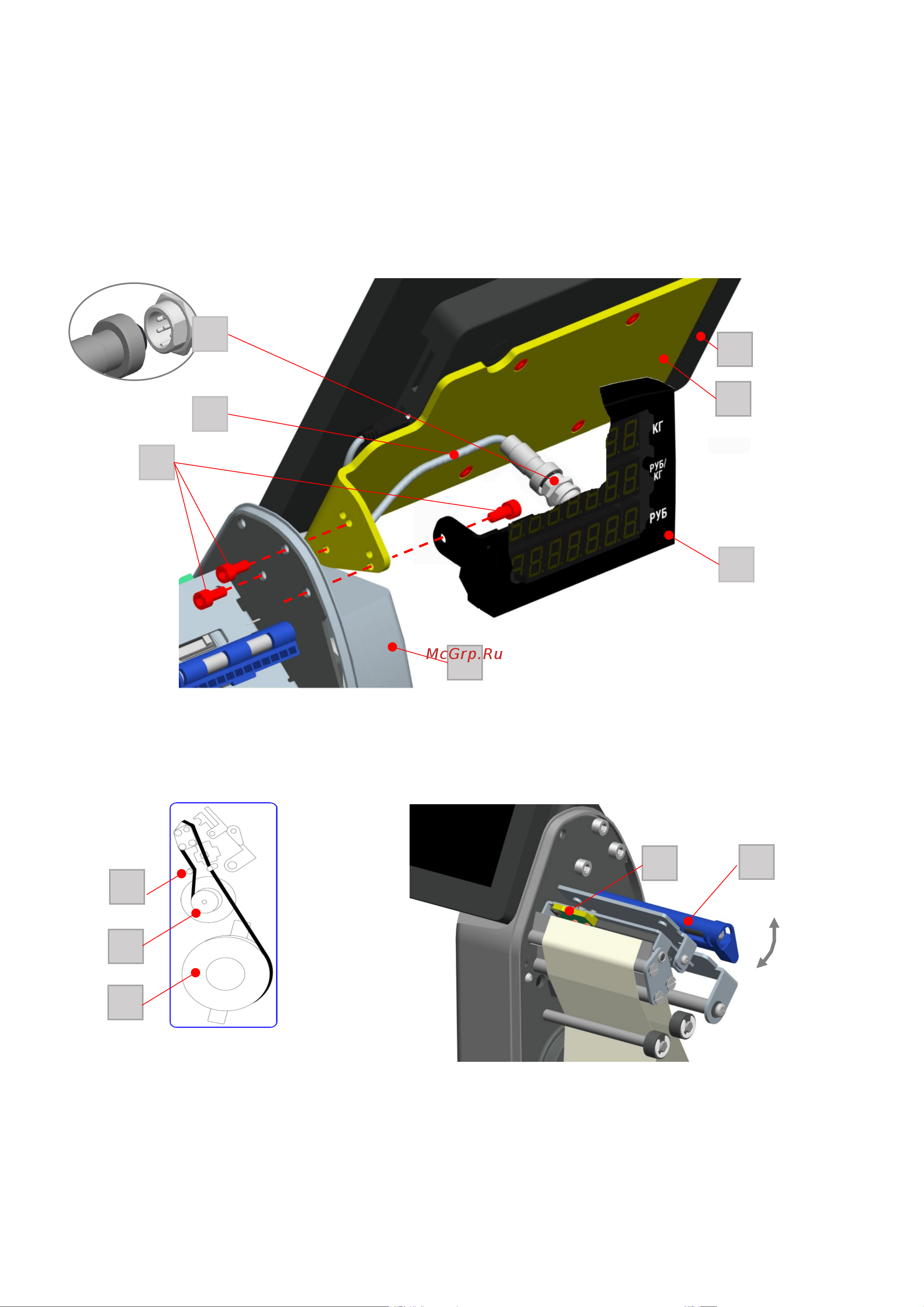

Рисунок 4 – Установка индикатора со стороны покупателя

3.4. Установка рулона этикеток

Весы рассчитаны на работу с рулонами шириной 60 мм с самоклеящимися этикетками от 30 мм.

Установка рулона осуществляется на включенных весах (см. п.4.1).

Рисунок 5 – Схема установки рулона этикеток

Для установки рулона:

• откройте крышку печатающего устройства [12] (на рис.5 не показана);

• поднимите флажок прижима бумаги [26] в положение OFF;

• наденьте рулон на держатель [30] и протяните конец ленты через лентопротяжный механизм и

принтер согласно схеме (см. рис. 5);

• вставьте конец ленты в щель бобины [29] и проверните бобину с лентой рукой на 360° против

часовой стрелки;

OFF
