RP РЭ (Редакция 19) 2018, v. 5.22… 5

1 Введение

Весовые терминалы-регистраторы RP и R2P с печатью этикеток и чеков (далее терминалы)

предназначены для работы в составе весовых устройств. Терминалы позволяют:

- отображать результаты взвешивания;

- печатать торговые, складские, транспортные этикетки, товарные чеки и отчеты;

- проводить операции по учету весовых и штучных товаров, регистрировать их и переда-

вать результаты в учетные системы предприятия.

 Данное руководство соответствует работе терминала с версией прошивки 5.22 и выше.

2 Конструкция терминалов RP и R2P

2.1 Общий вид

Отличие терминала R2P от RP – наличие второго дисплея со стороны покупателя.

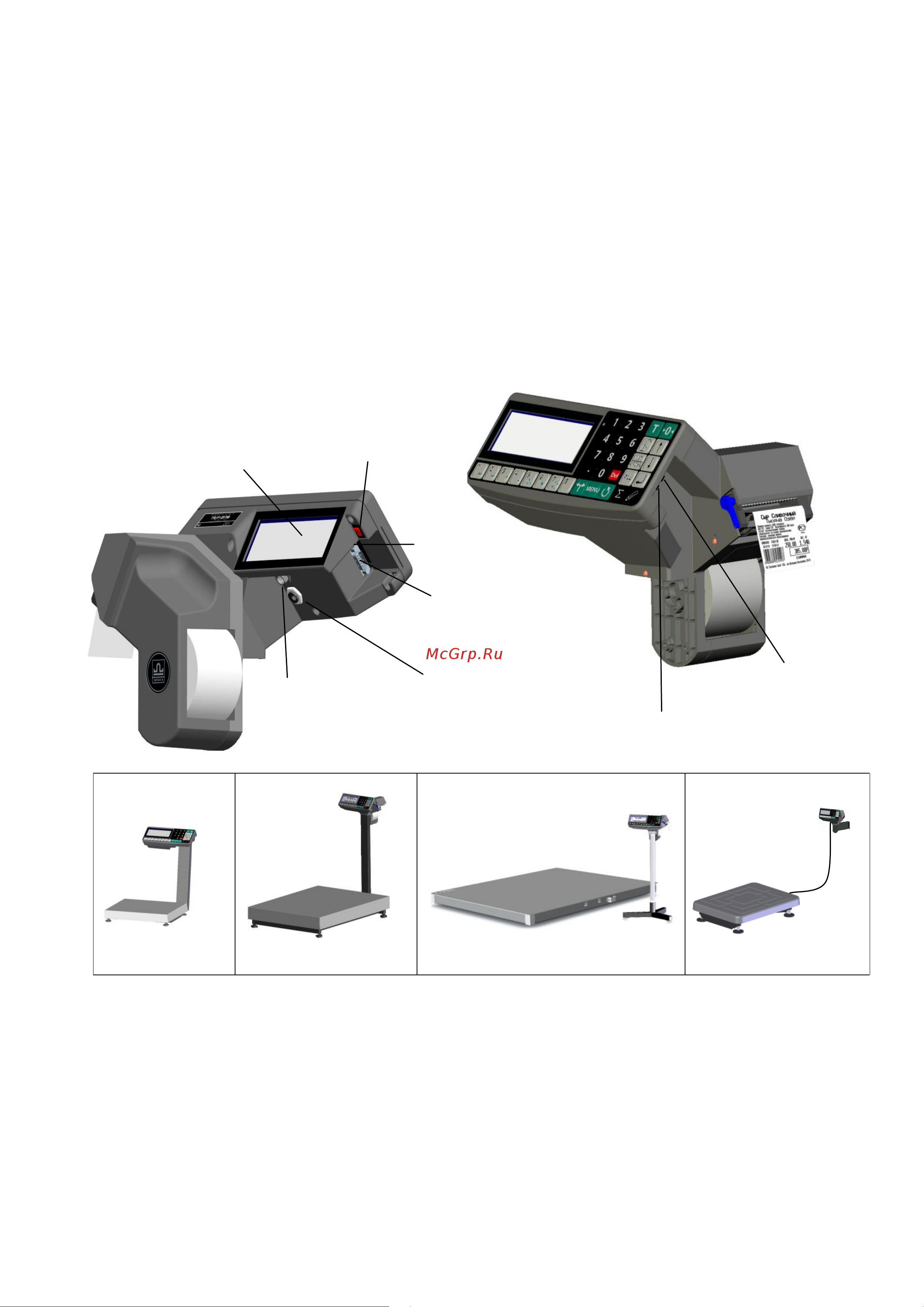

Рис. 2.1 – Общий вид терминалов RP и R2P, примеры использования

Терминалы крепятся к стойке модуля взвешивающего (весового модуля) или на стене, при по-

мощи кронштейна. Выходной кабель весового модуля подключается к терминалу, образуя весы.

Перечень весовых модулей, совместимых с терминалами, приведен в п. 10.

Дисплей покупателя

(в терминале R2P)

Выключатель

Разъем подключения

сетевого адаптера

Разъем подключения

модуля

взвешивающего

Разъем интерфейса

Ethernet

Разъем подключения

USB-Flash и сканера

штрихкода

Разъем интерфейса

RS-232

Разъем

подключения

дозатора
