Ливгидромаш БВ 0.12-40 Малыш-М 25 м 200000866 1517 Схема сборки онлайн

Ливгидромаш Малыш-М шнур питания 32м 200000867 Схема сборки онлайн

6

5

4

2

1

3

7

8

73*

1...2,5

4,6...5,2

29

28

27

26

25

24

23

22

21

20

19

15

16

11

18

10

17

9

12 или13

14

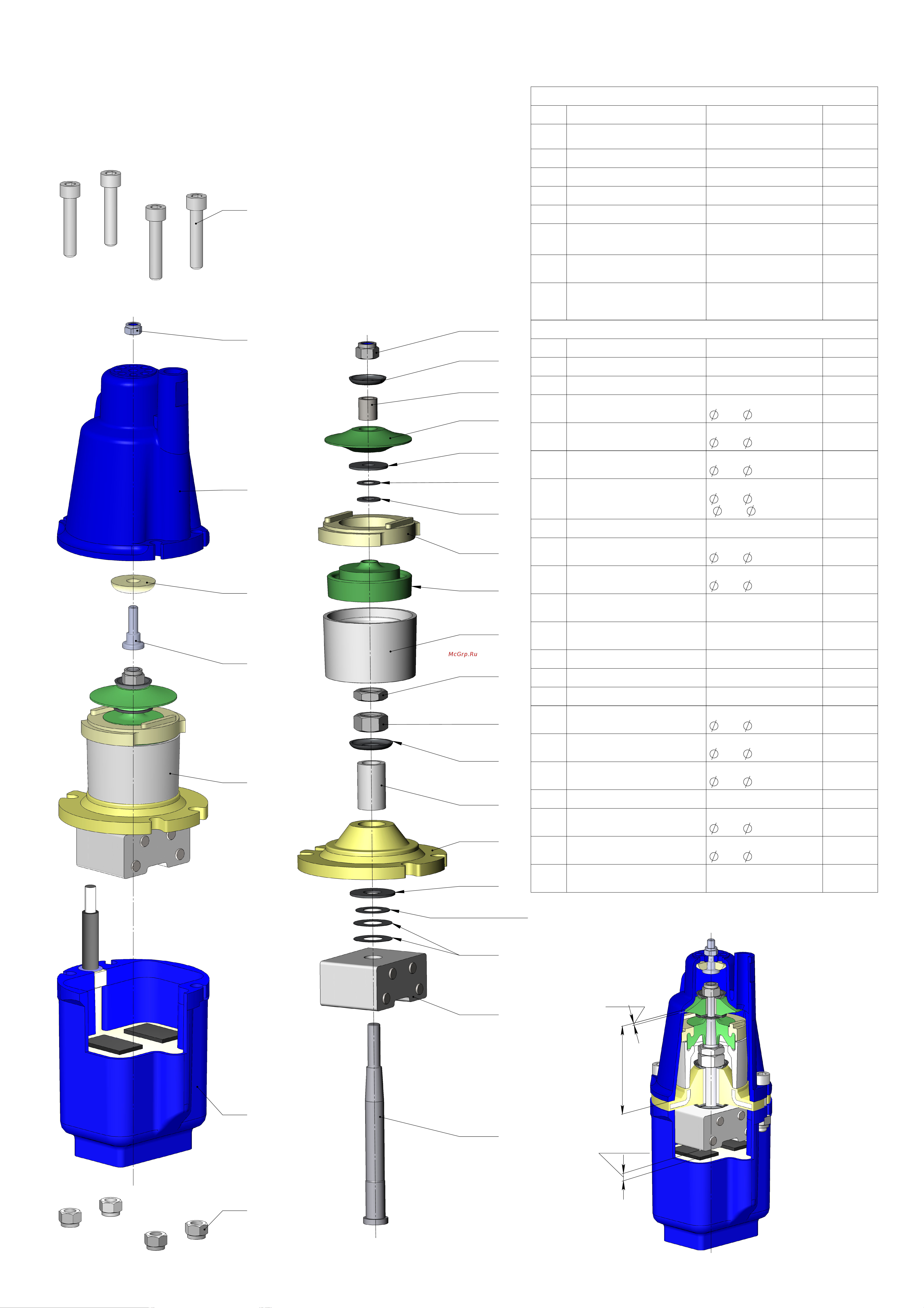

Схема сборки

Вибратора

"Малыш-М"

Схема сборки электронасоса

Схема сборки Малыш-М

Поз.

Обозначение

Название

Кол.

1

Гайка М8 (самоконтр.)

ГОСТ Р 50273-92

4

2 70ТНП.010.000

Электропривод

1

3 70ТНП.020.000

Вибратор

1

4

ТИБЛ.758153.001

Винт клапана

1

5 70ТНП.000.002

Клапан

1

6

70ТНП.000.001А (алюминий)

70ТНП.000.009А (пластм.)

Корпус насоса

1

7

Гайка М6 (самоконтр.)

ГОСТ Р 50273-92

1

8

Винт М8х40

(с внутр. шестигр.)

ГОСТ 11738-84

4

Схема сборки Вибратора

Поз.

Обозначение

Название

Кол.

9 70ТНП.020.005А

Шток

1

10 70ТНП.020.010

Якорь

1

11 70ТНП.020.012А

Шайба

25 х

12,5 х0,25

2

(Наиб. кол.)

12 70ТНП.020.011-01

Шайба

22 х

12,2 х0,5

2

(Наиб. кол.)

13 70ТНП.020.011-05

Шайба

22 х

12,2 х1,0

3

(Наиб. кол.)

14 70ТНП.020.011-03

Шайба

36 х

12,2 х2

(

36 х

12,2 х1)

1

15 70ТНП.020.020

Амортизатор

1

16 70ТНП.020.007А

Втулка

18 х

12 х 30

1

17 70ТНП.020.006-01

Шайба (тарельчатая)

28 х

12,2 х1,5

1

18

Гайка М12х1,25

ГОСТ 5915-70

1

19

Гайка М12х1,25

ГОСТ 5929-70

1

20 70ТНП.020.013

Муфта

1

21 70ТНП.020.004

Диафрагма

1

22 70ТНП.020.014

Упор

1

23 70ТНП.020.011А-04

Шайба

15 х

8,0 х1,0

3

(Наиб. кол.)

24 70ТНП.020.011А

Шайба

15 х

8,0 х0,5

3

(Наиб. кол.)

25 70ТНП.020.011А-02

Шайба

25 х

8,2 х1,5

1

26 70ТНП.020.001

Поршень

1

27 70ТНП.020.008

Втулка

12 х

8,0 х13,5

1

28 70ТНП.020.006

Шайба (тарельчатая)

24 х

8,2 х1,5

1

29

Гайка М8 (самоконтр.)

ГОСТ Р 50273-92

1
