142180, Московская обл.,
г. Климовск, ул.
Индустриальная, д. 9.
тел.: +7 (499) 400-55-55
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ЭЛЕКТРОНАСОСА

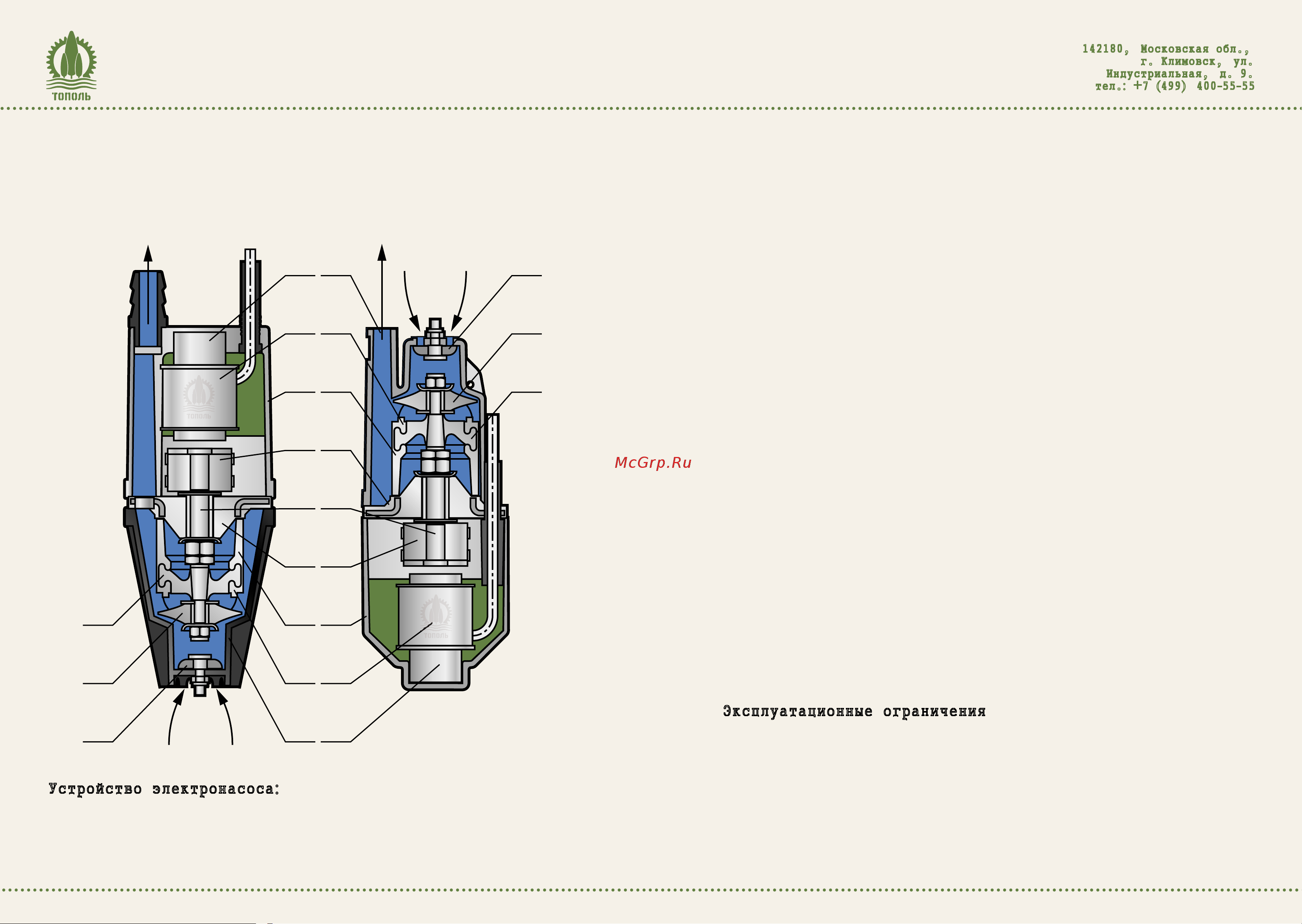

Электронасос в соответствии с рисунком 1 имеет нижний
забор воды и рисунком 2 – верхний забор.
Устройство электронасоса:
1 - сердечник, 2 - катушка, 3 - корпус, 4 - якорь, 5 - шток,
6 - амортизатор, 7 - муфта, 8 - упор, 9 - стакан,
10 - клапан, 11 - поршень, 12 - диафрагма
Электронасос состоит из электропривода, вибратора и
корпуса электронасоса (стакана) 9, соединенных по разъему
четырьмя винтами.
Электропривод состоит из сердечника 1, двух катушек 2
и электрокабеля, заформованных в корпусе 3 эпоксидным
компаундом.
Вибратор состоит из амортизатора 6, муфты 7, диафрагмы
12, упора 8 и штока 5, на одном конце которого
напрессован якорь 4, на другом конце закреплен поршень
11.
Амортизатор и диафрагма, установленные на некотором
расстоянии друг от друга, придают направление штоку,
а также обеспечивают герметичность электронасоса и
исключают доступ воды в полость электропривода.
Клапан 10, прикрывающий входные отверстия, обеспечивает
свободный вход и выход воды из электронасоса при
отсутствии давления.
Электронасос I класса защиты от поражения электрическим
током комплектуется трехжильным электрокабелем с
заземляющей жилой. Для электронасосов I класса защиты
розетка должна быть заземлена.
Электронасос II класса защиты от поражения электрическим
током имеет усиленную изоляцию и комплектуется
двухжильным электрокабелем.
Принцип работы электронасоса основан на использовании
переменной силы тока, превращенной посредством упругого
амортизатора в механические колебания якоря и поршня.
Поршень, вибрируя, создает гидравлический удар в
стакане. Одновременно клапан закрывает входные отверстия,
и вода вытесняется в напорный патрубок.
БЕЗОПАСНОСТЬ
Эксплуатационные ограничения
Электромонтажные работы по установке розетки, УЗО,
предохранителей, их подключение к питающей электросети
и заземлению должен выполнять электрик в строгом
соответствии с “Правилами технической эксплуатации
электроустановок потребителей” и “Правилами техники
безопасности при эксплуатации электроустановок
потребителей”.
Место подключения электронасоса в электрическую сеть
1
2
3
4
5
6
7
8
9
12
11
10
1
2
3
4
5
6
7
8
9
12
11
10
