2 Назначение изделия

2.1 Вибраторы предназначены для уплотнения бетонных смесей при

укладке их в монолитные конструкции с различной степенью армирова-

ния, а также при изготовлении бетонных и железобетонных изделий для

сборного строительства.

2.2 Выбор того или иного вибратора для изготовления армирован-

ных конструкций необходимо производить с учетом расстояния между

стержнями арматуры, которое должно быть не менее 1,5 диаметра виб-

ронаконечника.

2.3 Вибраторы соответствуют исполнению У категории 2 ГОСТ

15150 – 69 и предназначены для эксплуатации в районах, характеризу-

ющихся следующими условиями:

- высота местности над уровнем моря не более 1000 м;

- окружающая среда должна быть взрывобезопасной, не насыщен-

ной токопроводящей пылью, не содержащей агрессивных газов и паров в

концентрациях, которые могут вызвать разрушение металлов и электро-

изоляционных материалов;

- температура окружающей среды:

 от плюс 40 до минус 45 С для вибраторов ИВ-75, ИВ-113,

ИВ-116А, ИВ-116А-1.6, ИВ-117А;

 от плюс 40 до минус 25 С для вибраторов ЭПК-1300/28,

ЭПК-1300/38, ЭПК-1300/51, ЭПК-1300/76, ЭПК-1800/28, ЭПК-1800/38,

ЭПК-1800/51, ЭПК-1800/76.

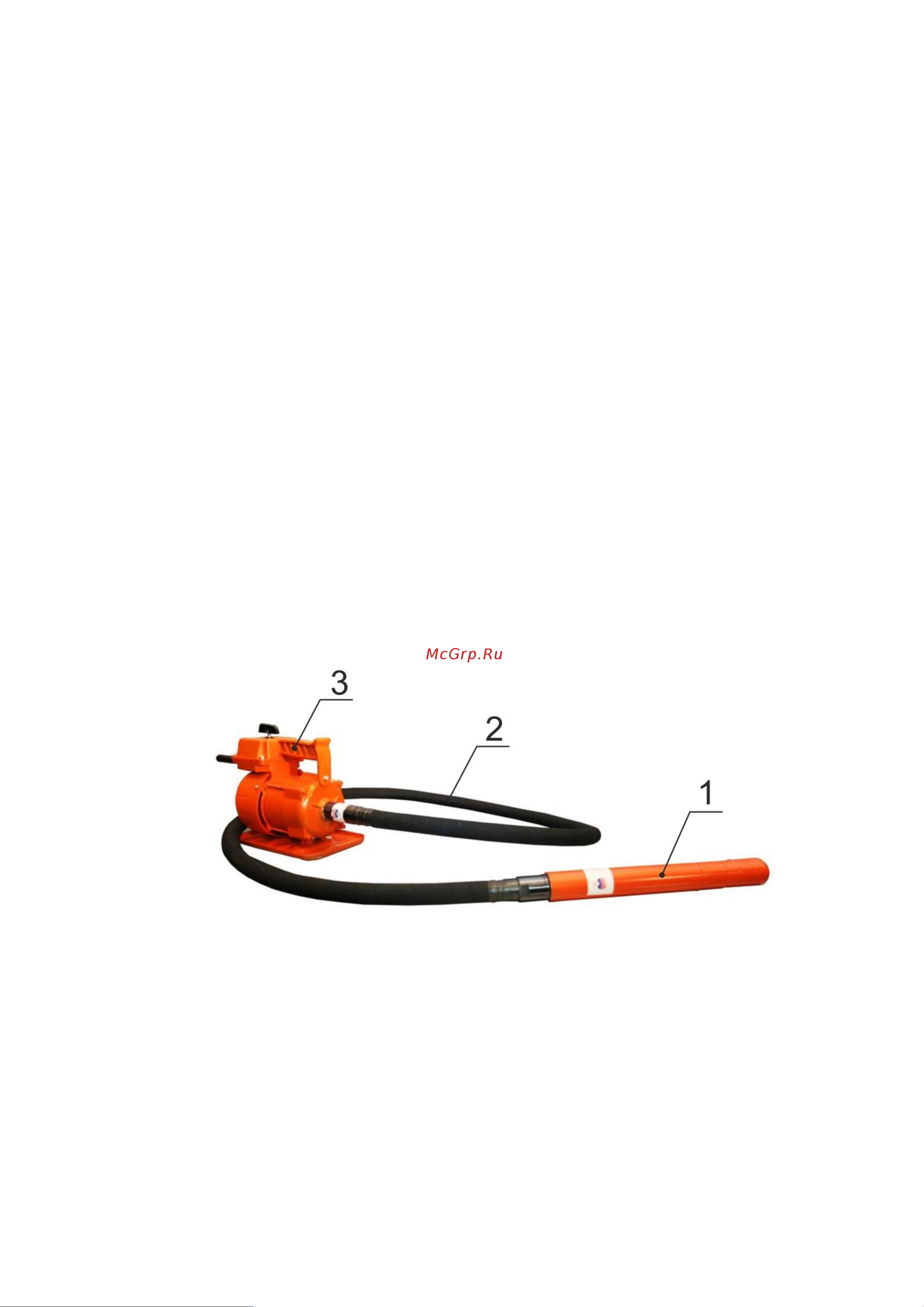

Рисунок 1. Вибратор электрический глубинный ручной с гибким

валом (рабочий комплект):

1 – вибронаконечник; 2 – вал силовой гибкий с броней; 3 – электродвигатель:

- асинхронный трехфазный 3~50 Гц 42 В (для вибраторов ИВ-75, ИВ-113,

ИВ-116А, ИВ-116А-1.6, ИВ-117А);

- электропривод асинхронный однофазный ЭПК-1300 1~50 Гц 220 В (для вибрато-

ров ЭПК-1300/28, ЭПК-1300/38, ЭПК-1300/51, ЭПК-1300/76);

электропривод асинхронный однофазный ЭПК-1800 1~50 Гц 220 В (для вибрато-

ров ЭПК-1800/28, ЭПК-1800/38, ЭПК-18500/51, ЭПК-1800/76).
