1. НАЗНАЧЕНИЕ

Виброопоры модели S 78-7 предназначены для защиты от пассивной

(исходящей извне) и активной (возникающей в узлах и

распространяющейся на окружающие предметы) вибрации. Принцип

работы – на сжатие.

Применяются в машиностроении при установке и последующей

регулировке станков, узлов и агрегатов.

Такие опоры создают возможность установить оборудование без

анкерного фундамента.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Виброопоры модели S 78-7 относятся к типу равночастотных опор у

которых жесткость примерно пропорциональна нагрузке, и поэтому

частота собственных колебаний станка мало зависит от нагрузки на

опору. Это существенно упрощает подбор опор, так как не нужно

вычислять опорные реакции от массы станка, а требуется лишь

определить, не превышает ли нагрузка на опору предельно

допустимую. Преимуществами равночастотных опор по сравнению с

опорами с линейной характеристикой является и то, что изменение

массы детали или перемещение тяжелых узлов станка не вызывает

перегрузки опор.

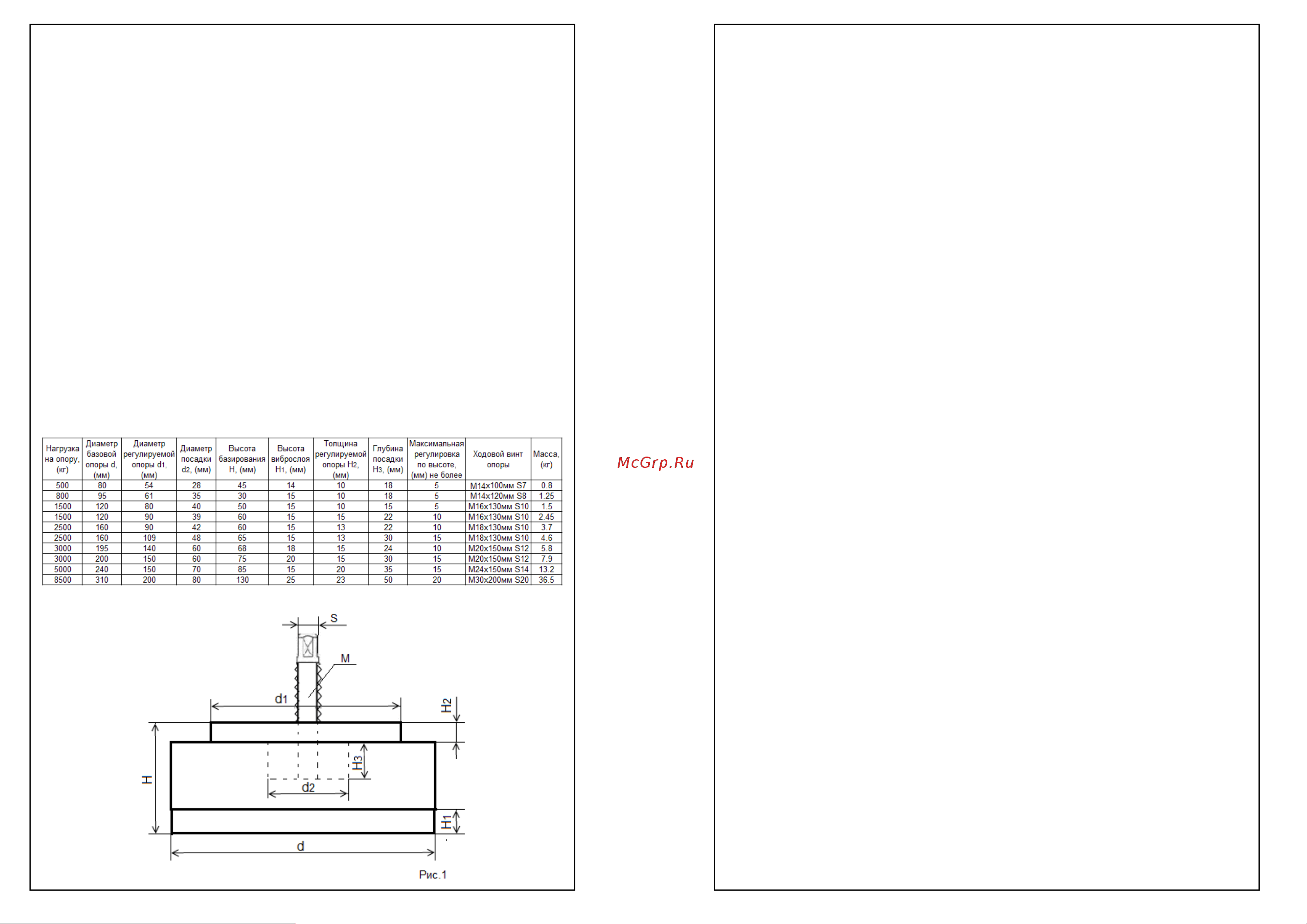

Основные характеристики приведены в таблице 1 и на рисунке 1.

Таблица 1

3. КОМПЛЕКТАЦИЯ

В комплект входят:

- опора с винтом, гайкой и шайбой;

- паспорт;

4.УСЛОВИЯ ЭКСПЛУАТАЦИИ

Эксплуатационные условия для резины такие же, как установлены

нормами для производственных помещений, где постоянно работают

люди. Нагревание выше +60°С оказывает разрушающее действие на

эластичные части. Замораживание дает растрескивание резины под

нагрузкой.

5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок – 1 год, со дня продажи изделия, при условии

соблюдения потребителем правил хранения и эксплуатации.

Дата продажи: «___» __________ 20___ г.
