и ослаблении, соответственно, перемещением двигателя от вибратора и к

вибратору.

Для натяжения или ослабления ремней необходимо:

- извлечь шплинт (2), вытянуть шток (5), снять бак (1) для воды и отложить

его в сторону (Рис. 23);

- открутить болты (3) крепления кронштейна (4) и снять кронштейн (4) с рамы

виброплиты;

- ослабить затяжку болтов и гаек крепления двигателя к раме;

- для натяжения ремней ослабьте затяжку гаек (2), после чего закрутите

болты (1) натяжного устройства (Рис. 24);

- для ослабления ремней ослабьте затяжку гаек, открутите болты натяжного

устройства и сдвиньте двигатель к вибратору.

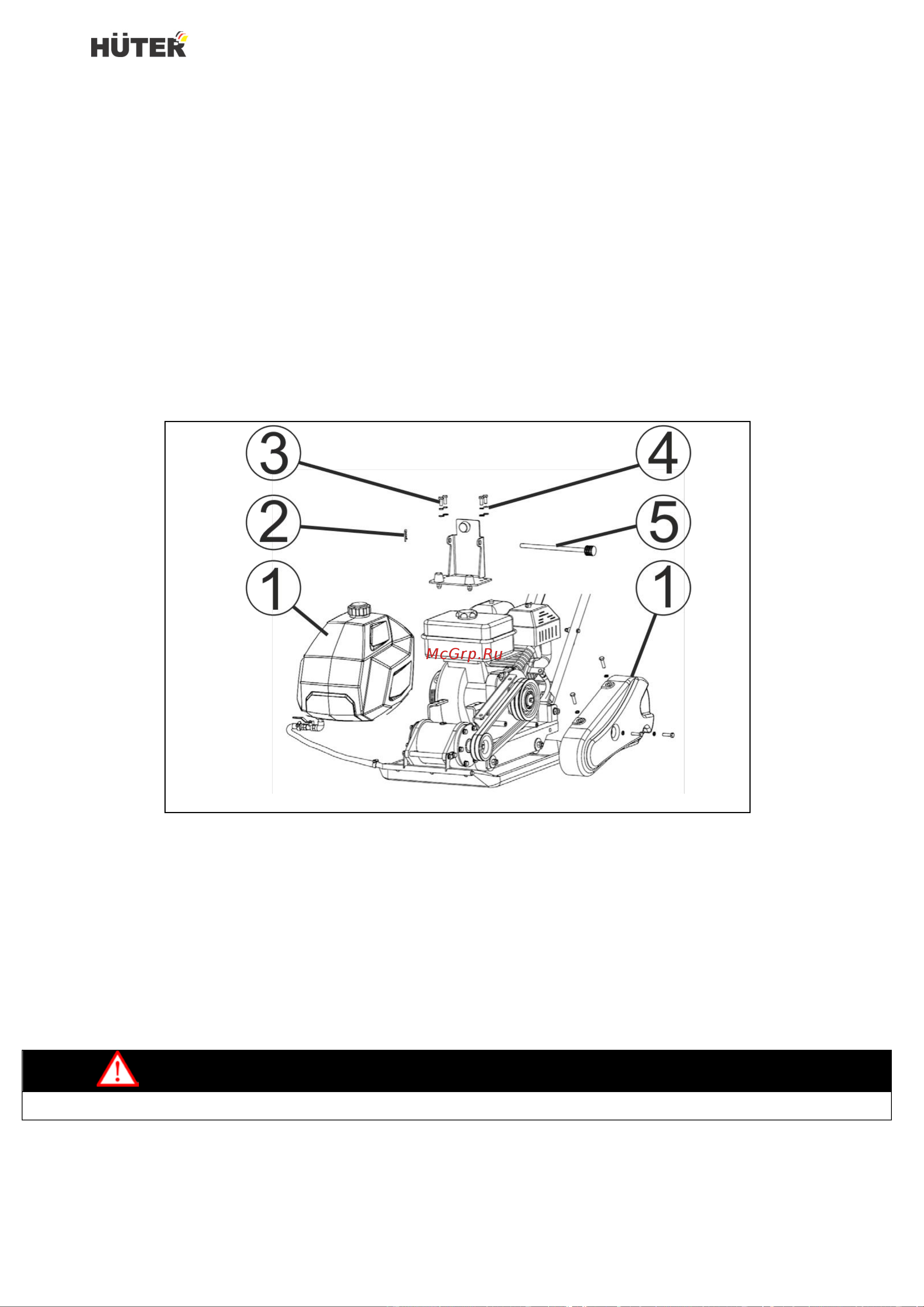

Рис. 23. Частичный разбор для обслуживания ремней.

5. Убедиться, что ремни и шкивы вала вибратора и муфты сцепления

находятся в одной плоскости (Рис. 25).

6. После регулировки натяжения ремня закрутить гайки болтов натяжного

устройства и болты крепления двигателя.

7. Установите на место защитный кожух ремней привода вибратора.

Внимание!

Всегда используйте защитные перчатки
