5.4.Обслуживание вибротрамбовки.

Каждый раз, перед тем, как приступить к работе, оператору

необходимо:

- проверить уровень масла в двигателе и, при необходимости,

долить;

- произвести внешний осмотр вибротрамбовки;

- проверить состояние болтовых и гаечных соединений (в случае

ослабления – затянуть);

5.5.Работа вибротрамбовки.

Пуск вибротрамбовки в рабочий режим осуществляется после

прогрева двигателя поворотом рукоятки газа вверх до упора. При этом

включается фрикционная муфта, приводящая в движение шатунный

механизм и виброамортизатор с башмаком. Вибротрамбовка,

вибрируя, начинает перемещаться вперед.

Оператор, удерживая вибротрамбовку, управляет ею на уплотняемом

объекте.

5.6.Остановка вибротрамбовки.

Для остановки вибротрамбовки следует передвинуть рычаг газа

вниз – наступит падение оборотов до холостого хода, выключение

фрикционной муфты (сцепления) и остановке вибротрамбовки.

5.7.Остановка двигателя.

Для остановки двигателя следует переключить выключатель

зажигания в положение “OFF” (Выключено) и перекрыть краник

подачи и топлива из бензобака.

5.8.Обслуживание вибротрамбовки после работы.

По окончанию работы оператор обязан:

- остановить вибротрамбовку (см. п.5.6);

- остановить двигатель (см. п.5.7);

- проверить техническое состояние вибротрамбовки и особенно

состояние соединений, отсутствие течи топлива и масла с

двигателя и вибратора;

- проверить состояние и уровень масла в двигателе и в корпусе

пружины башмака, при пониженном уровне долить;

- снять и протереть губкой запылившийся воздушный фильтр и

установить его на место;

- протереть влажной (смоченной водой) ветошью запыленные и

загрязненные поверхности вибротрамбовки;

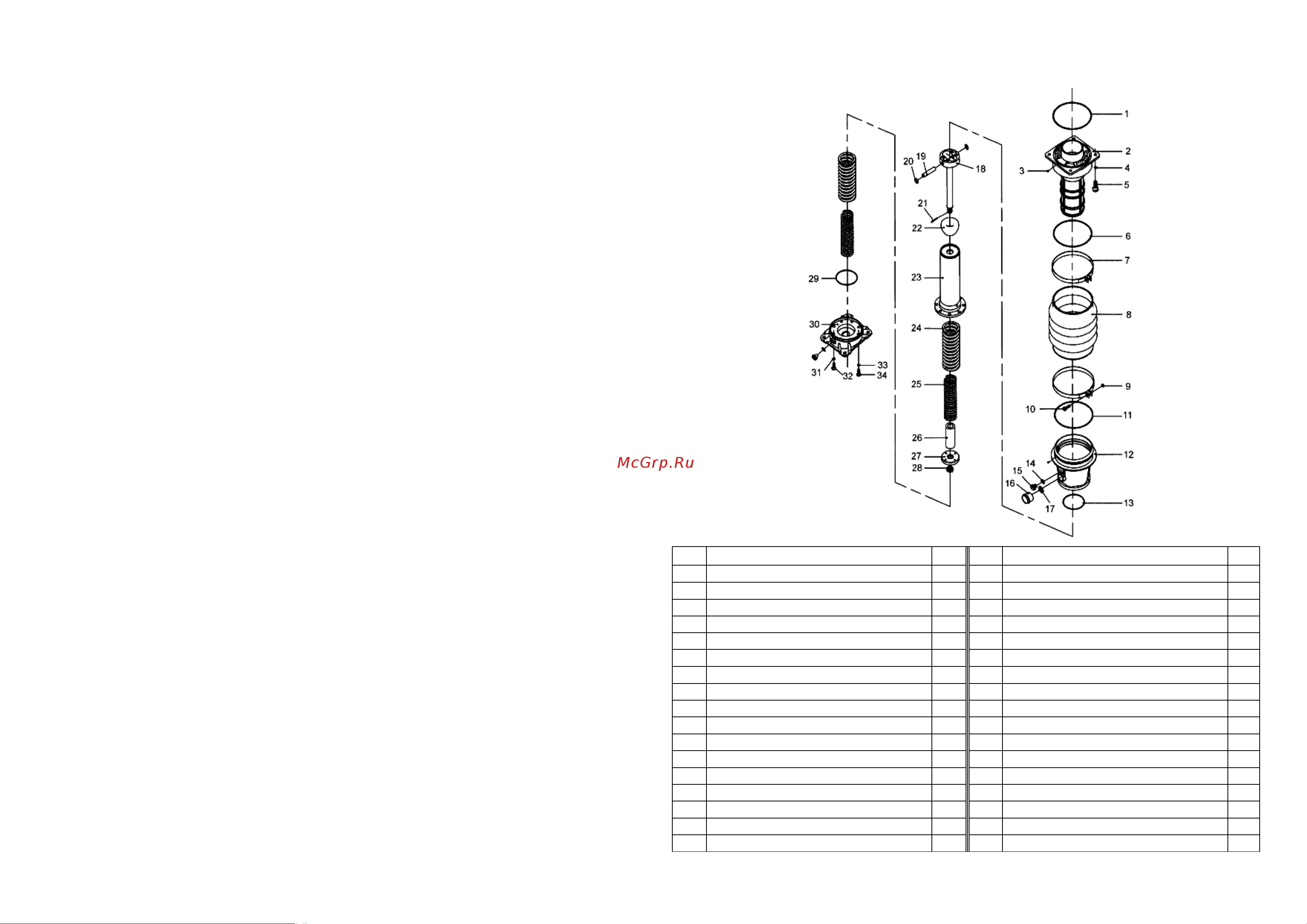

Рис. 2

РАБОЧИЙ ЦИЛИНДР

Поз. Наименование Кол. Поз. Наименование Кол

1 Кольцо 160х5,3 1 18 Шток поршня 1

2 Фланец 1 19 Палец поршневой 1

3 Палец 6х8 2 20 Стопорное кольцо 2

4 Пружинная шайба 4 21 Штифт 1

5 Болт М10х35 4 22 Заглушка 1

6 Кольцо 160х3,55 1 23 Цилиндр 1

7 Хомут 2 24 Пружина 2

8 Гофрированная труба 1 25 Пружина 2

9 Гайка М8 2 26 Втулка 1

10 Болт М8х30 2 27 Поршень 1

11 Кольцо 160х3,55 1 28 Гайка М18 1

12 Защитная гильза 1 29 Кольцо 87,5х3,55 1

13 Кольцо 95х2,65 1 30 Фланец 1

14 Шайба 2 31 Пружинная шайба 4

15 Заглушка 2 32 Болт М10х20 4

16 Указатель уровня 1 33 Пружинная шайба 4

17 Шайба 1 34 Болт М10х40 4
