РЕШЕТКИ

ДИФФУЗОРЫ

ВИХРЕВЫЕ ДИФФУЗОРЫ

● Вихревые диффузоры AIRONE серии SVR могут использоваться как для помещений с

высоким потолком ( ≤ 10м., заводы, терминалы аэропортов, театры, банкетные залы), так

и с относительно низким потолком (≥ 3,80м, залы для приемов, холлы гостиниц и т.п.).

● Идеально подходят для помещений с высокой разницей температуры между поступаю-

щим воздухом и воздухом

в помещении.

● Положение лопаток диффузора можно изменять в зависимости от сезона таким обра-

зом, чтобы обеспечить в рабочей зоне максимально комфортную температуру вне зави-

симости от подачи теплого воздуха ( вертикальная струя) или холодного воздуха (гори-

зонтальная струя).

● Внешняя панель диффузора включает в себя круглую панель со встроенным соплом,

лопатки для воздухораздачи (регулируемые или неподвижные), закрывающие центр де-

коративного колпачка и соединительный патрубок.

● Положение лопаток может изменяться либо вручную, либо при помощи электроприво-

да. Лопатки изготавливаются из стали или из алюминия и имеют специальную антивибра-

ционную прокладку. Монтажное кольцо имеет фланцевое соединение.

● По заказу клиентов можем разработать и изготовить другие размеры диффузора SVR.

Положение лопаток для горизонтальной подачи воздуха

Положение лопаток для подачи воздуха под углом 45°

В зависимости от условий эксплуатации вихревые диффузоры серии SVR могут быть

установлены в подвесном потолке или подвешены к строительной конструкции. Венти-

ляционные характеристики диффузора не зависят от метода установки. Угол раздачи

воздуха имеет возможность плавной регулировки.

Положение лопаток для вертикальной подачи воздуха

SVR-V монтаж к воздуховоду (с фланцами) SVR-V монтаж к камере смешения (с фланцами)

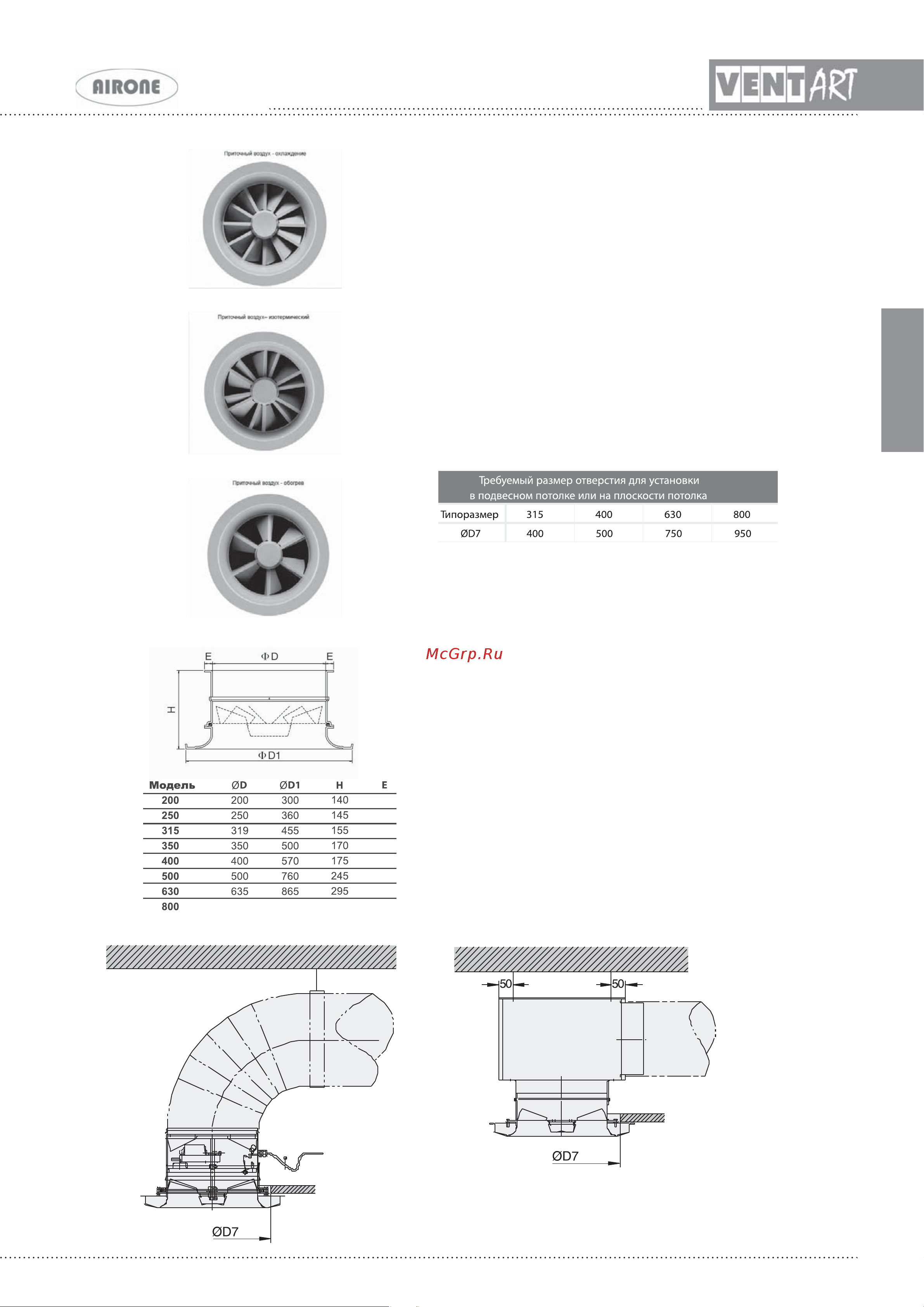

SVR

вихревой диффузор

ГАБАРИТНЫЕ РАЗМЕРЫ

УСТАНОВКА ДИФФУЗОРА

УСТАНОВКА
