• Не допускайте повреждения кабеля электропитания насоса и защитите его от высокой
температуры, воздействия масел и механических повреждений.
• При повреждении кабеля электропитания отключите насос от электрической
питающей сети.
• При необходимости используйте удлинительный кабель, соответствующий номинальной
мощности электродвигателя насоса (см. раздел «Основные технические данные»). При
использовании катушек обязательно полностью разматывайте кабель.
• ПОМНИТЕ! При значительной длине удлинительного кабеля и малом поперечном
сечении подводящих проводов происходит дополнительное падение напряжения, которое
может привести к неустойчивой работе электродвигателя насоса.
• При подборе удлинительного кабеля используйте данные, приведенные в таблице
«Длина удлинительного электрического кабеля и размеры поперечного сечения
проводов».
Таблица «Длина удлинительного электрического кабеля и размеры поперечного
сечения проводов».
Длина удлинительного
кабеля, м.
Напряжение ,В.
Поперечное сечение
проводов кабеля, кв.мм.
До 15
220 В±10 %
1,5

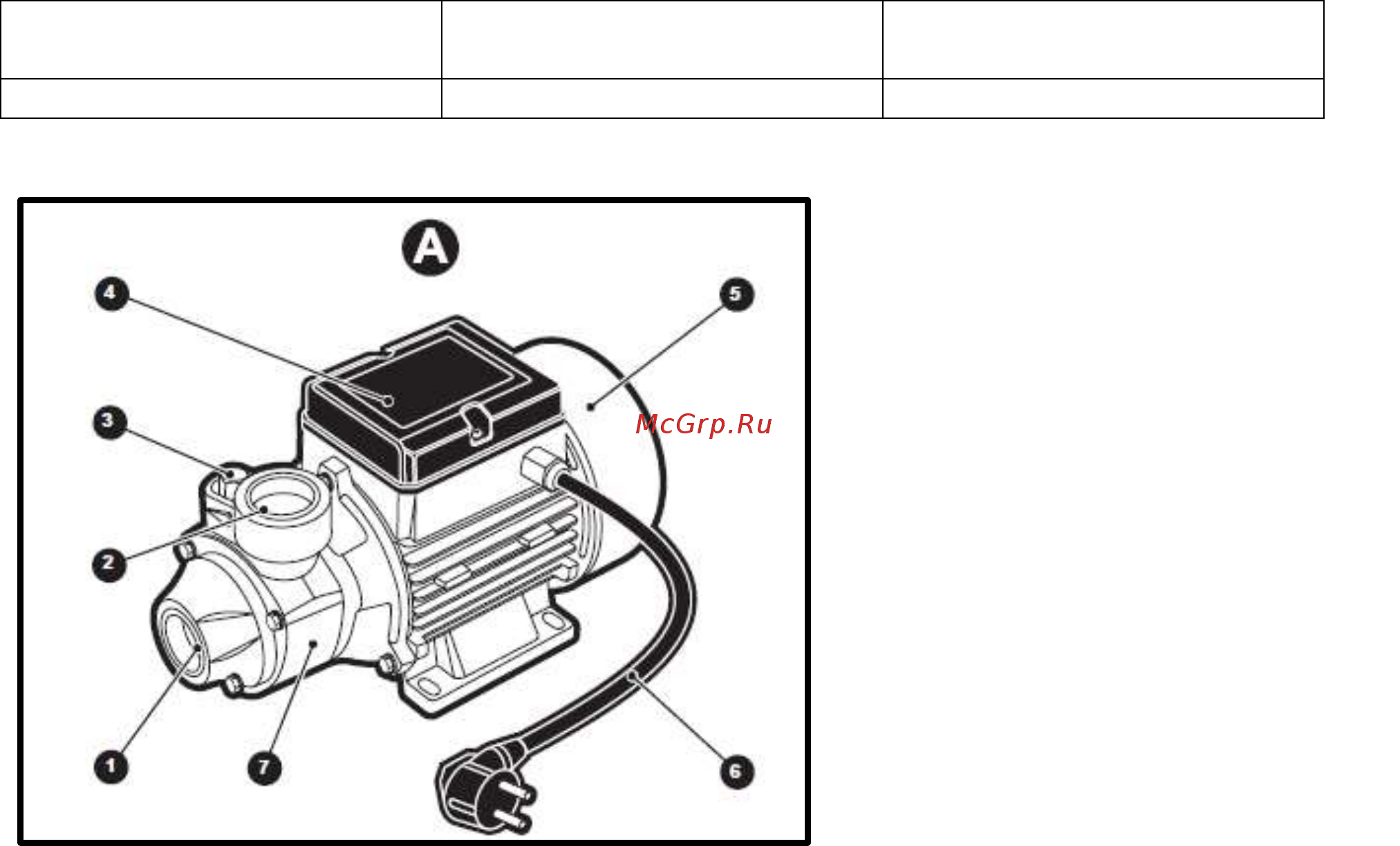

6. УСТРОЙСТВО НАСОСА (РИС. А).
Устройство насоса и принцип работы.
• Устройство насоса приведено на рис. А и схеме сборки. Насос представляет собой
единый блок и состоит из электродвигателя 5 и корпуса насоса 7. Насос оборудован
клеммной коробкой 4 и кабелем электропитания 6. На валу электродвигателя 5 закреплено
рабочее колесо, установленное во внутренней полости корпуса насоса 7. Заполнение
насоса и выпуск воздуха из его гидравлической системы производят через заливное
отверстие, закрываемое пробкой 3. При работе, вода по всасывающему шлангу
(трубопроводу) поступает во входной фланец 1 и, пройдя гидравлическую систему насоса,
поступает на выходной фланец 2 с требуемыми параметрами по напору и
производительности. К резьбовому отверстию выходного фланца 2 подключаются
потребители воды, например: водоразборная система дома или поливочная система
садового участка.
• Принцип работы насоса заключается в следующем — после наполнения необходимым
количеством воды, выпуска воздуха и пуска электродвигателя, перекачиваемая жидкость,
1. Входной фланец с внутренней
резьбой 1”;
2. Выходной фланец с внутренней
резьбой 1”;
3. Пробка заливного отверстия;
4. Клеммная коробка;
5. Электродвигатель;
6. Кабель электропитания с вилкой
7. Корпус насоса.
