Вилки кабельные, розетки кабельные предназначены для плотной

и безопасной фиксации сварочных кабелей между собой или с

источником питания. Материал токопроводящего элемента выпол-

нен из латуни. Материал изоляции изготовлен из резины.

Розетки панельные устанавливаются в сварочный аппарат. При-

меняются для надежного и безопасного подключения кабелей к

источникам питания (аппаратам).

Наконечники кабельные ОКС 16-25 и ОКС 35-50 с быстросъёмом

предназначены для подключения горелок для аргонодуговой

сварки TIG, у которых заводское подключение выполнено через

гайку M12х1. Подходят для всех типов горелок - вентильных и

кнопочных. Используется для работы с силовым медным кабелем

сечением 16-25 и 35-50 мм² соответственно.

ВИЛКА КАБЕЛЬНАЯ

РОЗЕТКА ПАНЕЛЬНАЯ

РОЗЕТКА КАБЕЛЬНАЯ

НАЗНАЧЕНИЕ

УСТАНОВКА И ЭКСПЛУАТАЦИЯ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

При сборке необходимо придерживаться рекомендаций, которые

изложены в данном пункте руководства по эксплуатации.

Сварочный кабель просовывается через изолятор и вставляется

в основание кабельной вилки, розетки. Предварительно наденьте

медную втулку на оголенные медные жилы сварочного кабеля.

Далее, винтом крепления и шестигранным ключом необходимо

зажать сварочный кабель в основании кабельной вилки, розетки,

пока сварочный кабель не будет надежно закреплен в основании,

а затем вставить в изолятор по специальным пазам внутри изоля-

тора и на основании кабельной вилки, розетки.

При установке панельной розетки необходимо придерживаться

рекомендаций, которые изложены в данном пункте руководства

по эксплуатации.

Открутите гайку крепления, чтобы установить панельную розетку в

отверстие на передней панели сварочного аппарата. Закрепите до

упора. Открутите винт крепления, чтобы установить силовую шину

«+» или «-». Закрепите до упора.

Сборку кабельного наконечника с аргонодуговой горелкой необхо-

димо осуществлять в следующей последовательности:

• Зафиксировать латунное основание в панельной розетке 16-25

или 35-50 сварочного аппарата или в слесарных тисках.

• Резиновую втулку надеть на шланг горелки острием по направле-

нию к рукоятке так, чтобы гайка на горелке была открыта.

• Гайку М12х1 накрутить на наружную резьбу основания до упора.

• Надеть резиновую втулку на латунное основание таким образом,

чтобы отверстие в латунном основании совпадало с отверстием

в резиновой втулке.

• Через отверстие в резиновой втулке накрутить фитинг подачи за-

щитного газа до упора.

• Надеть резиновый шланг на фитинг и зафиксировать на штуцере

быстрозажимным хомутом.

1. Винт крепления сварочного

кабеля.

2. Медная втулка.

3. Основание кабельной вилки.

4. Изолятор.

1. Винт крепления сварочного

кабеля.

2. Медная втулка.

3. Основание кабельной вилки.

4. Изолятор.

4 4

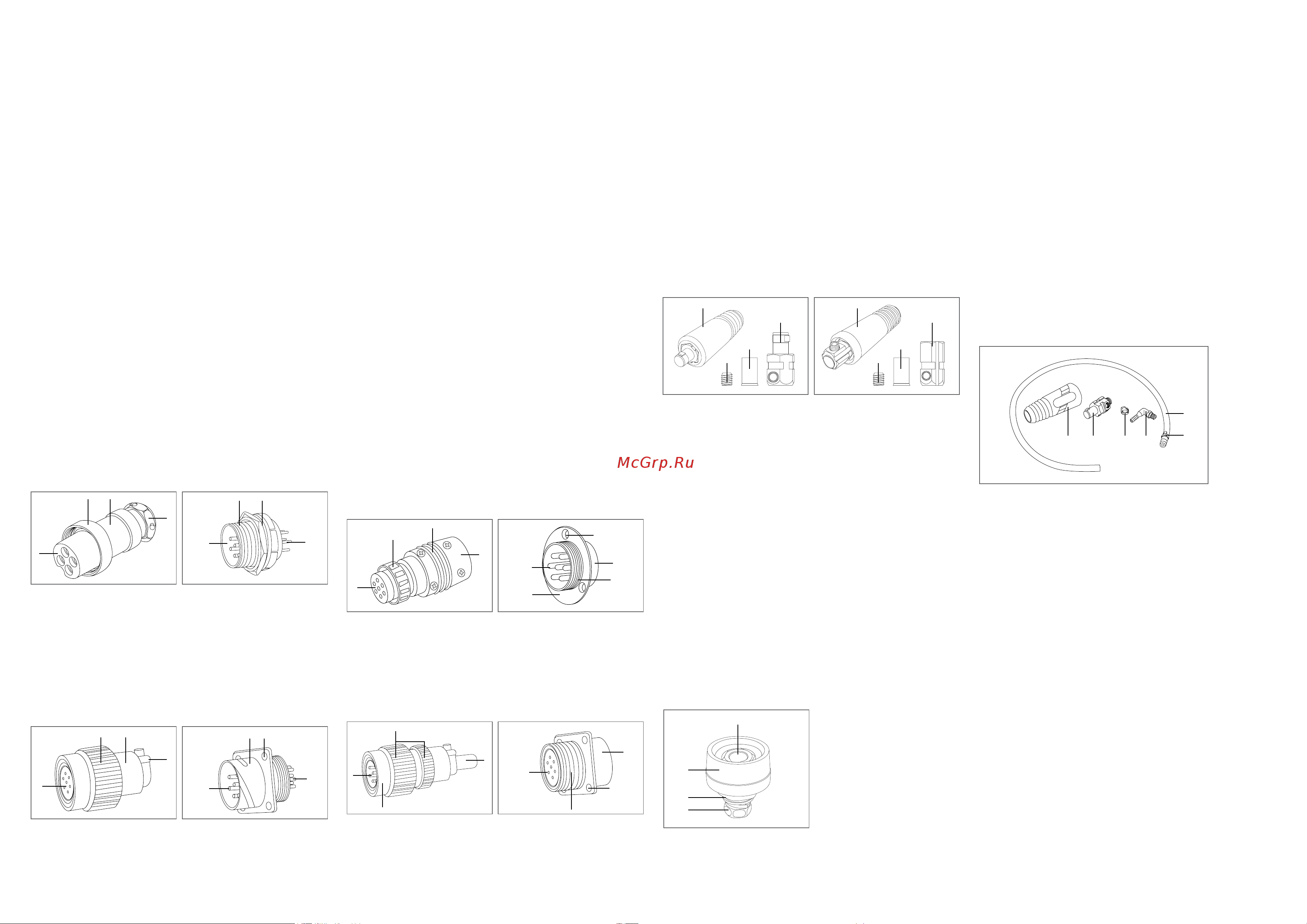

ВИЛКИ КАБЕЛЬНЫЕ, РОЗЕТКИ КАБЕЛЬНЫЕ

Особенности конструкции:

Вилки МАСТЕР – тип «мама»

Особенности конструкции:

Стандартные вилки – тип «мама»

1. Соединение пиновое

(2,3,4,5,6,7)

2. Фиксирующая гайка

3. Корпус вилки

4. Отверстие для присоединения

проводов

1. Соединение пиновое (2,3,4,5,6,7)

2. Фиксирующая гайка

3. Корпус вилки

4. Отверстие для присоединения

проводов

1. Соединение пиновое

(2,3,4,5,6,7)

2. Корпус розетки

3. Гайка фиксации розетки к

аппарату

4. Монтажные штыри для

подсоединения проводов

1. Соединение пиновое (2,3,4,5,6,7)

2. Корпус розетки

3. Монтажные отверстия

4. Монтажные штыри для

подсоединения проводов

Серия МАСТЕР

Стандартная серия

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Разъемы используются в аппаратах полуавтоматической сварки

с выносными блоками подачи проволоки для передачи сигналов

от источника сварочного тока на блок подачи проволоки. Вилки

используются в составе «кабель-пакета», розетки встроены в пе-

реднюю панель сварочного источника и в заднюю панель блока

подачи проволоки.

Разъемы предназначены для передачи сигнала до источника сва-

рочного тока, тем самым замыкая цепь для запуска таких элемен-

тов сварочных источников, как высокочастотный осциллятор.

Разъемы используются:

1) В аппаратах аргонодуговой сварки для подключения сварочной

горелки;

2) В аппаратах ручной плазменной резки с подключением силового

кабеля резака через гайку М12х1;

3) В аппаратах плазменной резки для подключения к ЧПУ;

4) В пультах дистанционного управления сварочным током.

5) В машинах термической резки.

НАЗНАЧЕНИЕНАЗНАЧЕНИЕ

УСТАНОВКА И ЭКСПЛУАТАЦИЯ

Разъем 7-pin вилка представляет собой 7-pin разъем, тип «мама».

Конструктивно состоит из монтажной площадки и 7-ми штырей для

припаивания кабеля управления, гайки крепления вилки управления

к обратной части на источнике и блоке подачи проволоки, также 2-х

половин, которые являются составной частью корпуса разъема.

Разъем 7-pin розетка, тип «папа» представляет собой площадку с от-

ветной частью из 7-ми штырей для подключения вилки. На обратной

стороне площадки находятся монтажные штыри, которые предна-

значены для припаивания проводов к изделию. Сама розетка кре-

пится в специальное отверстие в корпусе источника или подающего

блока с помощью винтов.

Разъем 14-pin вилка представляет собой 14-pin разъем, тип «мама»

и «папа». Конструктивно состоит из монтажной части – площадки и

14-ти штырей для припаивания кабеля управления, гайки крепления

разъема к ответной части на источнике и блоке подачи проволоки,

а также 2-х половин, которые являются составной частью корпуса

разъема.

Разъем 14-pin розетка, тип «папа» представляет собой площадку с

ответной частью из 14-ми штырей или 14-ти отверстий для подклю-

чения вилки. На обратной стороне площадки находятся монтажные

штыри, которые предназначены для припаивания проводов к из-

делию. Сама розетка крепится в специальное отверстие в корпусе

источника или подающего блока с помощью винтов.

Паяльные работы по монтажу кабеля управления следует произво-

дить только специально обученному персоналу. Рекомендуется при

монтаже кабеля использовать мультиметр для «прозвонки» и про-

верки правильности пайки проводов.

Разъемы вилка представляют собой штекер с 2,3,4,5,6,7 пинами в

зависимости от конструкции изделия. Штекер состоит из корпуса,

рабочего цилиндра с выводными монтажными штырями для при-

паивания проводов, а также гайки, фиксирующей вилку в розетке.

Разъемы розетка представляют собой гнездо с 2,3,4,5,6,7 пинами

в зависимости от конструкции изделия. Гнездо состоит из рабочей

поверхности с ответной частью и поверхности с выводными мон-

тажными штырями для припаивания проводов. Гнездо устанавли-

вается в корпус источника сварочного тока с помощью винтов в

специальное отверстие

Принцип работы основан на присоединение вилки и розетки с по-

мощью резьбового соединения, тем самым обеспечивая замыка-

ние цепи.

Паяльные работы по монтажу кабеля управления следует произ-

водить только специально обученному персоналу. Рекомендуется

при монтаже кабеля использовать мультиметр для «прозвонки» и

проверки правильности пайки проводов.

ВИЛКИ И РОЗЕТКИ МАСТЕР СЕРИИ 7 И 14ВИЛКИ, РОЗЕТКИ И РАЗЪЕМЫ

Стандартные розетки – тип «папа»

Розетки МАСТЕР – тип «папа»

РОЗЕТКА 7-M СЕРИИ МАСТЕР

ВИЛКА 14-F РОЗЕТКА 14-M СЕРИИ МАСТЕР

1. 14-pin подсоединение

2. Фиксирующие гайки

3. Корпус вилки

4. Отверстие для подключения

кабеля управления

1. 7-pin соединение

2. Монтажные отверстия

3. Резьба M29х1

4. Корпус розетки

5. Площадка присоединения

проводов

1. 14-pin соединение

2. Монтажные отверстия

3. Резьба для подсоединения

вилки

4. Корпус розетки

ВИЛКА 7-F

1. 7-pin подсоединение

2. Фиксирующая гайка

3. Корпус вилки

4. Отверстие для подключения

кабеля управления

3512

НАКОНЕЧНИКИ КАБЕЛЬНЫЕ ОКС

1. Основание панельной розетки.

2. Пластиковый изолятор.

3. Гайка крепления панельной розетки к корпусу сварочного

аппарата.

4. Винт крепления силовой шины сварочного аппарата.

Наконечник кабельный ОКС 16-25 или 35-50 с быстросъемом кон-

структивно состоит из нескольких частей:

1. Основной части – латунного основания с наружной резьбой

М12х1 для подключения горелки, внутренней резьбой М8х1,25

для подключения фитинга подачи защитного газа.

2. Защитной резиновой втулки для изоляции основной части.

3. Фитинга для подачи защитного газа.

4. Шланга для подачи защитного газа в сборе с быстросъемным

штуцером.

5. Быстрозажимного хомута.

Перед работой рекомендуем проверить на гермитичность резьбо-

вое соединения фитинга и основания.

Обратите внимание, что для использования данного наконечника

с горелками TIG TP 26 (TBW2604-05 и TBW2608-06) необходимо ис-

пользовать переходник М12х1 (наружная резьба) – М16х1,5 (вну-

тренняя резьба).

РОЗЕТКИ ПАНЕЛЬНЫЕ
