118

Русский

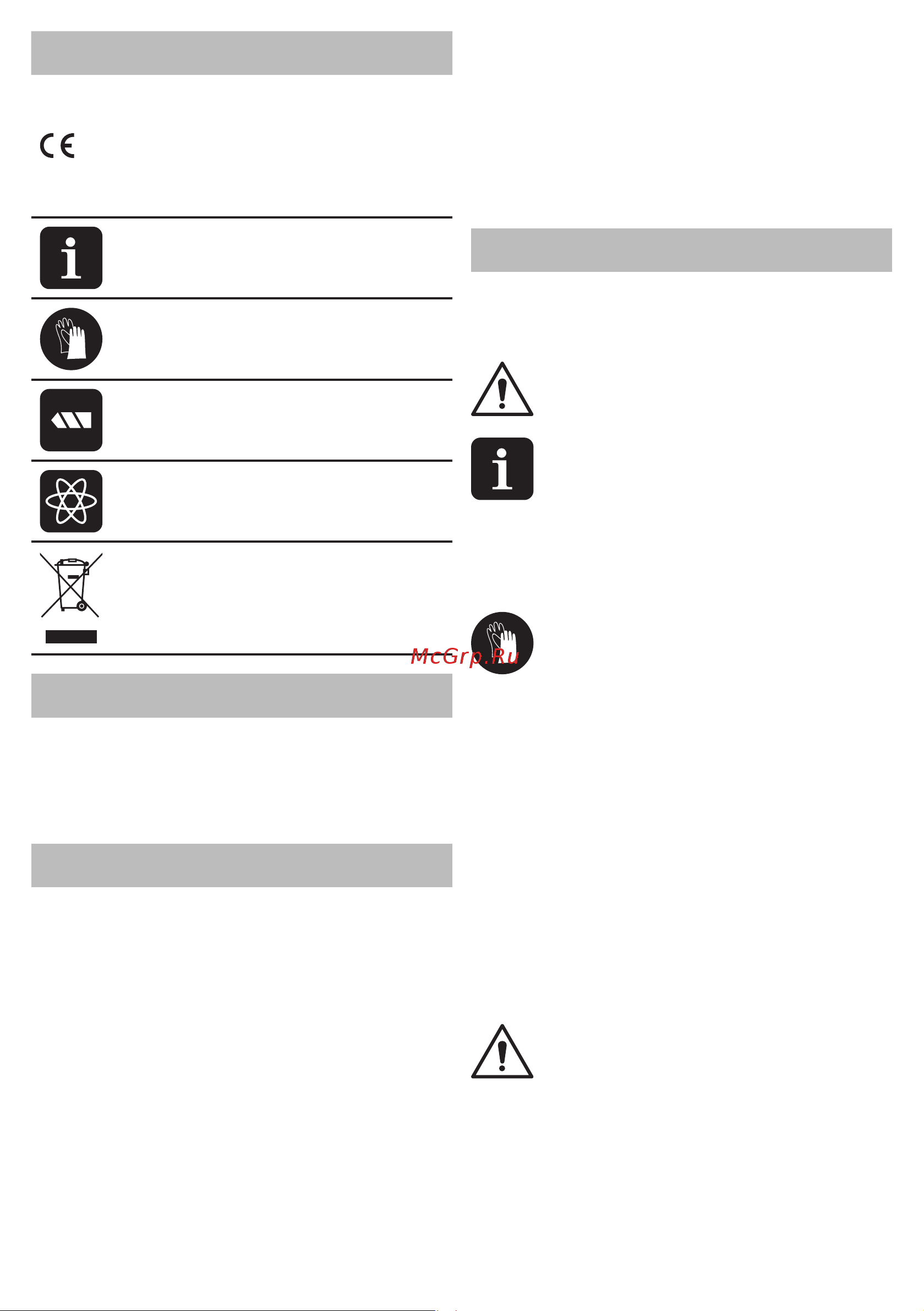

Символ Значение

Знак, удостоверяющий,

что изделие соответ-

ствует основным тре-

бованиям директив ЕС

и гармонизированным

стандартам Европейско-

го Союза.

Полезная информация.

Носите защитные пер-

чатки.

Положение регулято-

ра крутящего момента:

"Сверление".

Бесступенчатая регули-

ровка скорости.

Не выбрасывайте элек-

троинструмент в быто-

вой мусор.

Назначение электроинструмента

DWT

Аккумуляторные дрели / шуруповерты предназна-

чены для сверления отверстий в древесине, пла-

стике, металле, а также для откручивания и за-

кручивания резьбовых крепежных элементов

(шурупов, винтов и пр.).

Элементы устройства

электроинструмента

Быстрозажимной сверлильный патрон

2 Аккумулятор *

3 Фиксатор аккумулятора *

4 LED фонарь

5 Регулятор крутящего момента

6 Ступенчатый переключатель скорости

7 Включатель / выключатель

8 Переключатель реверса

9 Вентиляционные отверстия

10 Индикаторы степени заряда аккумулятора *

11 Кнопка проверки степени заряда аккумулято-

ра *

12 Скоба для ношения на ремне *

13 Ремешок *

14 Отвертка-вставка *

15 Блок питания *

16 Зарядное устройство *

17 Винт

18 Магнитный держатель *

19 Индикатор блока питания *

20 Индикатор (красный) *

21 Индикатор (зеленый) *

22 Наклейка зарядного устройства *

* Принадлежности

Перечисленные, а также изображенные при-

надлежности, частично не входят в ком-

плект поставки.

Монтаж и регулировка элементов

электроинструмента

Перед проведением всех процедур установи-

те переключатель реверса 8 в среднее поло-

жение.

Не затягивайте слишком сильно кре-

пежные элементы, чтобы не повре-

дить их резьбу.

Монтаж / демонтаж / настройка не-

которых элементов аналогична

для всех моделей электроинстру-

ментов, в этом случае на поясни-

тельном рисунке конкретная модель не ука-

зывается.

Установка / замена принадлежностей (см.

рис. 1)

При длительном использовании свер-

ло может сильно нагреться - извле-

кайте его, надев перчатки.

• Разведите кулачки быстрозажимного патро-

на 1, вращая его переднюю часть, как показано

на рисунке 1.

• Установите / замените принадлежность.

• Не допуская перекоса принадлежности, затя-

ните быстрозажимной патрон 1, как показано на

рисунке 1.

Монтаж / демонтаж быстрозажимного па-

трона (см. рис. 2-3)

• Для монтажа быстрозажимного патрона 1 по-

следовательно произведите операции, показан-

ные на рисунке 2.

• Для демонтажа быстрозажимного патрона 1

последовательно произведите операции, пока-

занные на рисунке 3.

Внимание: при монтаже / демонтаже

быстрозажимного патрона 1 учи-

тывайте, что винт 17 имеет левую

резьбу.

Отвертки-вставки и магнитный держатель

(см. рис. 4)

При использовании коротких отверток-вставок,

для их надежной фиксации, используйте магнит-

ный держатель 18 (см. рис. 4).

При использовании удлиненных отверток-вста-

вок 14 (предназначенных специально для шуру-
