ДОМКРАТ ВИНТОВОЙ
4
Принцип работы домкрата - с помощью взмаха трещотки (храповика)
приводится в действие малая коническая шестерня, она в свою очередь заставляет
вращаться винт, который приводит в действие (толкает) рукав подъема.

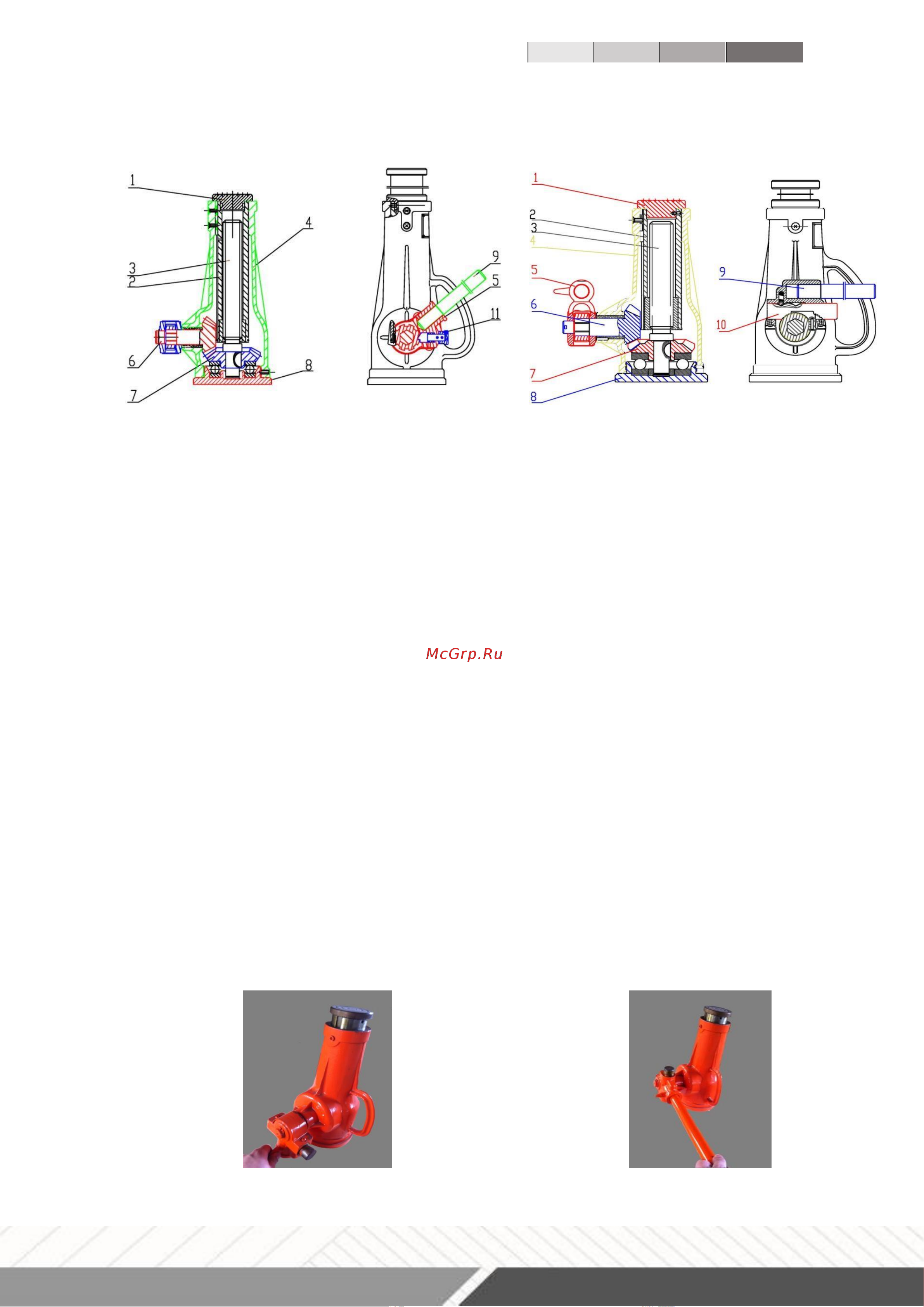

Рис. 1 - Домкрат винтовой 25 т и меньше. Рис. 2 - Домкрат 32 т и более.
1. Крышка
7. Большая коническая шестерня
2 Рукав подъема
8. Основание
3. Винт
9. Ручка
4. Корпус
10. Опорная планка
5. Храповик (трещетка)
11. Толкатель (собачка)
6. Малая коническая шестерня
2. Использование по назначению
2.1 Порядок установки, подготовка и работа
Проверьте домкрат на наличие дефектов перед применением, смажьте его
маслом если требуется. До начала работы оцените вес поднимаемого объекта, затем
выберете нужный по грузоподъемности домкрат.
ЗАПРЕЩАЕТСЯ работать с перегрузом.
Отрегулируйте опорную планку (10) или толкатель на трещотке (храповик)
перед использованием домкрата. Вращайте трещотку по часовой стрелке для
быстрого поднятия подъемного рукава. Затем поместите рычаг в отверстие
храповика, двигайте рычагом вверх и вниз, для поднятия груза. Прекратите подъем
груза, когда увидите на штоке красную линию. Для опускания груза поверните
опорную планку или толкатель (собачку) в противоположное положение, затем
вращайте трещотку.
Рис. 3 - Домкрат без груза Рис. 4 - Домкрат с грузом
